Edison nos protegen ~! (2 / 5 paso)

Paso 2: Conexiones de Hardware parte 1

Ahora conectar los componentes de hardware, como sigue:
En primer lugar, Grove Base shild conectarse Edsion Junta.

A continuación, cada compont Conecte a Base shild o Edsion Junta.

Por favor, consulte la siguiente información

-Potenciómetro slide - pin A0
Retroiluminación RGB -LCD - I2C
-Pin Sensor(MIC) - A1 sonido
-Fotosensor - pin A0
-Zumbador - D7 pin
-LED - D8 pin
-Servor motor - pin D6

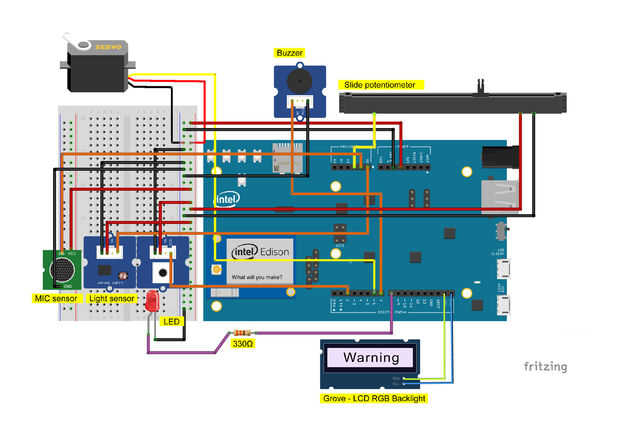

Ver nuestro sistema esquemático.
