Edisson Intel: Digital ohmímetro (divisor del voltaje) (4 / 4 paso)

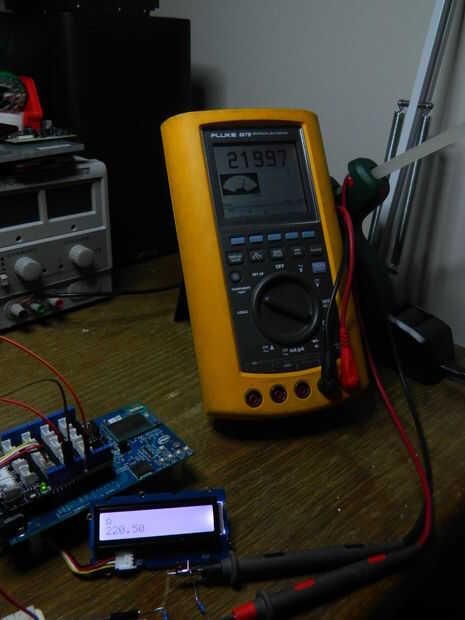

Paso 4: Prueba y confirmar que el valor es correcto.

Eso es todo. Simple y eficaz.

Tenga en cuenta que todas las resistencias tienen unos % margen de error en la resistencia correcta. Esta aplicación es bastante en cada posible componente eléctrico.

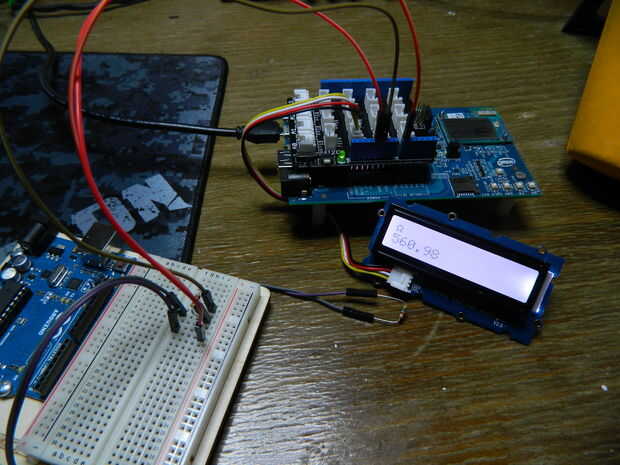

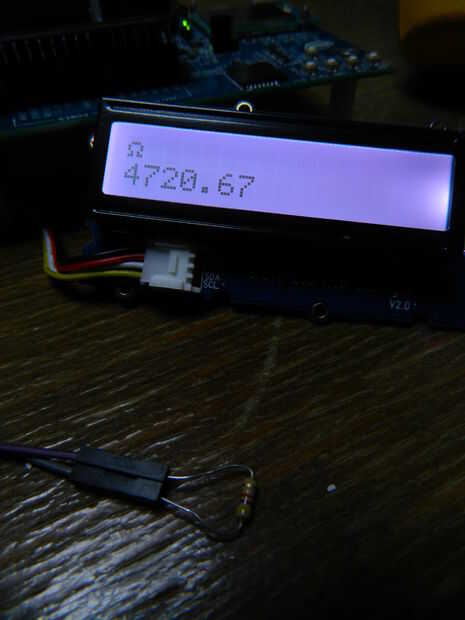

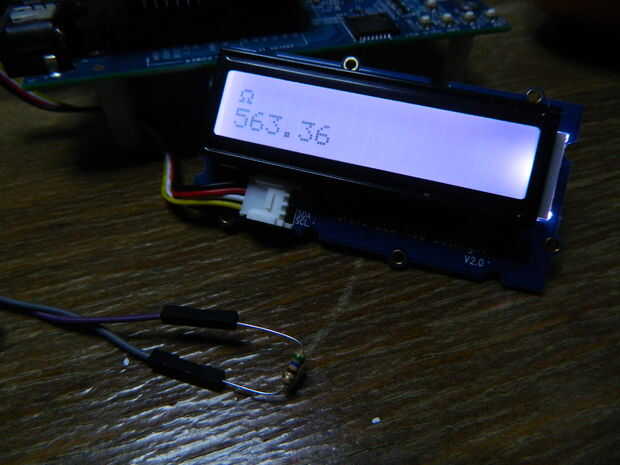

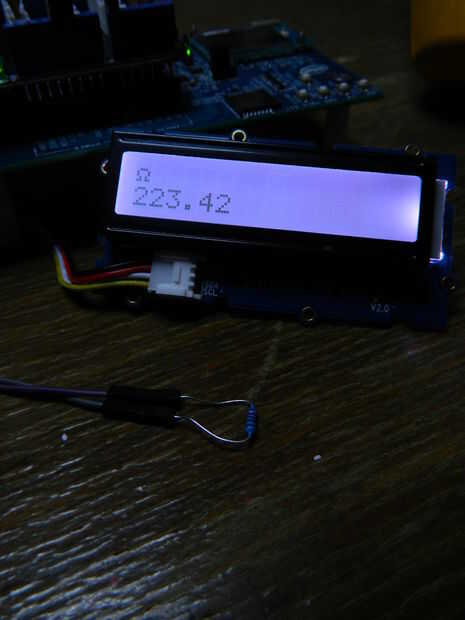

En el último par de fotos puedes ver resistencias differend probados. Mirando los colores usted puede "leer" el código de color lo que se supone debe ser.

Gracias por leer!

Si te gusta mi proyecto no olvide me siguen para obtener la última construcción de primera.

Si tienes cualquier duda, estoy aquí para ti. :)

Edificio feliz!
