Paso 2: Montaje de la estructura de soporte
Para colgar el robot y mantenerlo en posición, diseñé un elementos central y tres patas. Las piernas están compuestas cada uno por dos impresos de partes y dos tubos de aluminio
No son elementos esenciales para el funcionamiento del robot y se pueden utilizar otros métodos de su elección, si prefiere.
De todos modos, si desea utilizar minas:

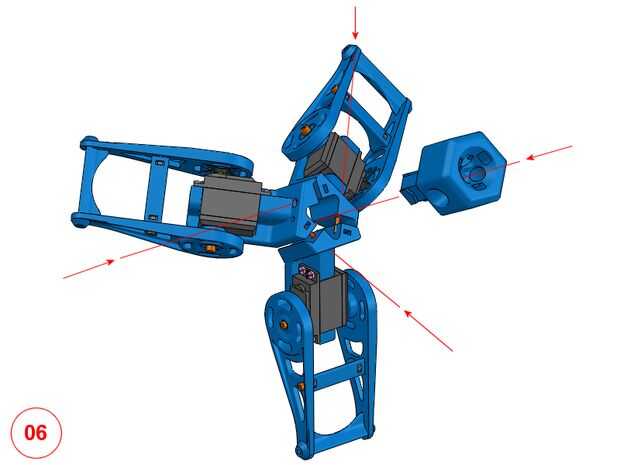

(6) de la gota en su vivienda las tuercas M3 y conecte los tres brazos de la unidad principal entre sí mediante M3x... tornillo
Deje tornillos aflojar un poco para permitir el "mástil EBD.01.01.002" para insertarse en el medio. Una vez insertado firmemente los tornillos M3.

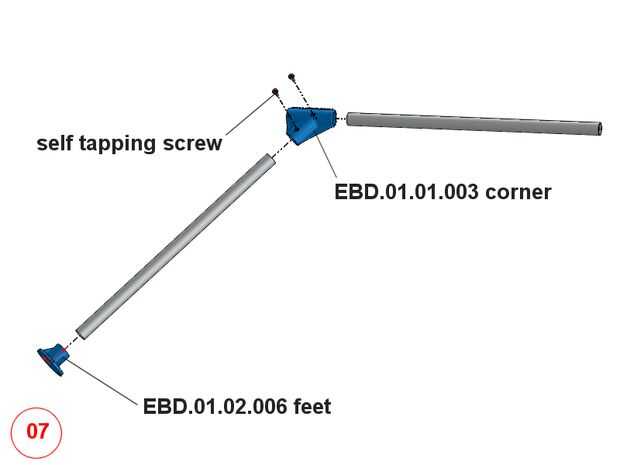

(7) Inserte un tubo Ø 16 mm x 220 mm largo en el "rincón EBD.01.01.004". Con una broca de taladro hacer un agujero en tubería de aluminio tras las existentes en el codo impreso entonces fijar con un tornillo autorroscante.
Introduzca ahora el tubo vertical en la caja restante y fijarlo del mismo modo que el anterior y poner en la parte inferior de los pies de"EBD.01.02.006"
Repetir la operación para las otras dos patas restantes.

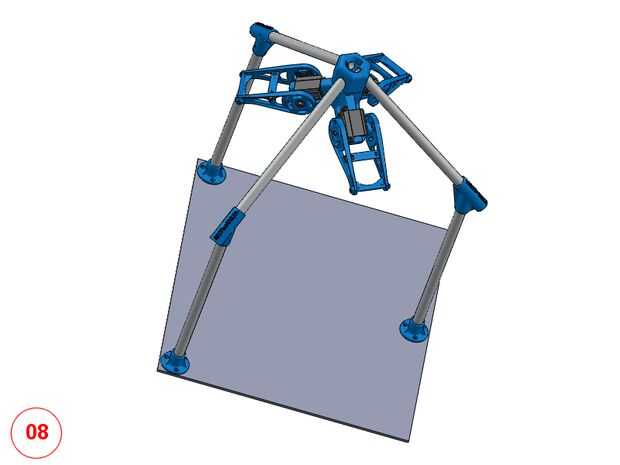

(8) introducir en los agujeros de ángulo del "mástil EBD.01.01.002" los tubos superiores diagonal de las piernas.
Ahora es autosuficiente y puede dejarla sobre una superficie plana. Sugiero, como hice yo, para usar un tablero de madera contrachapada y las tres patas EBD.01.02.006 del"" a éste con el tornillo autorroscante.
