Paso 2: Configurar el MX4 pro Chipkit para el experimento!
Para este paso necesitarás:
2 SKU:410 de PmodTC1-315
2 alambre de termopar: 1 metro SKU: 240-080
1 PmodTPH2 SKU: 410-135
2 MTE de 6 pines Cable SKU: 310-014
2 MTE de 1 pines Caple SKU: 240-005

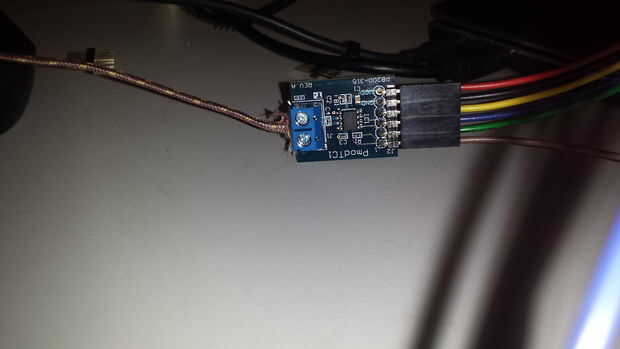

1 º - conectar los cables de termopar para la PmodTC1
2 º - fijar el lado del conector de 6 pines de los Cables de la MTE de 6 pines a la PmodTC1 para que rojo y negro están conectados a vcc y GND.

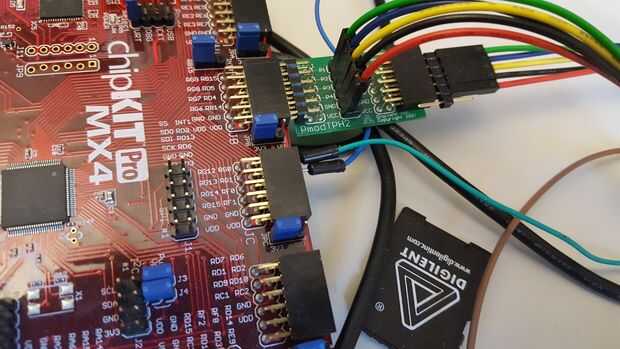

3 º - conectar uno de los del lado de cada cable de 6 pines MTE con rojo, negro, amarillo, azul y verde a los correspondiente vcc, gnd, p4, p3, p2 en J3 en el PmodTPH2 y el otro PmodTPH2 a J2 con los otros 6 pines MTE los cables rojo, negro, amarillo, azul y verde a los correspondiente vcc, gnd, p10, p9, p8. Por lo tanto p1 en J3 y p7 en J2 de la PmodTPH2 no está conectados.
4 º - conectar uno de la MTE 1 pines a uno de los dos cables marrones individuales desconectados en la MTE de 6 pines y conectarlo al RG0 en el ChipKIT pro MX4. Conecte el otro MTE 1 pines individuales cable marrón y conecte al RG1 en el ChipKIT pro MX4.
5 - Fije el PmodTPH2 al puerto de JB en el MX4 pro ChipKIT
