Paso 8: Ridgeblock Cap/cúpula

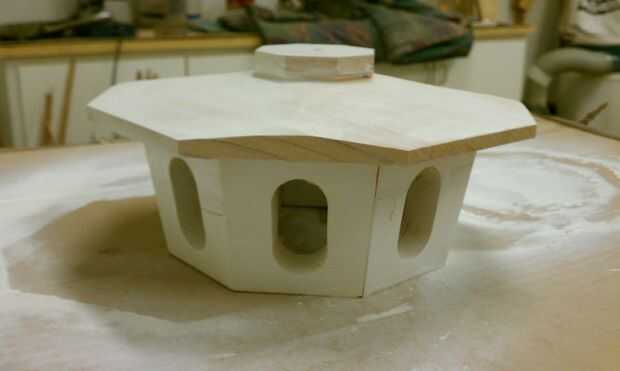

Mi bloque de canto está abierto para servir como un respiradero. Necesitaba mantener fuera la lluvia, pero ser capaz de ventilar el aire caliente. La imagen de la izquierda muestra la cúpula que he creado. Las paredes de inclinación hacia fuera de 10 grados. I dos 1" agujeros perforados uno encima del otro en cada pared y acabado con los óvalos con el anime. Luego usé un pequeño tambor lijado en el taladro para suavizar los cortes. He utilizado este sitio para averiguar los ángulos.

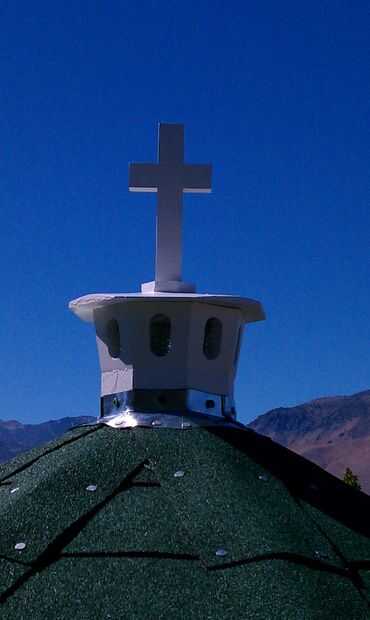

La parte superior fue creada por pegar a un panel de 9 "x 9" de 2 x 4. He hecho un poco más grande por lo que pude extraer limpio cuando el pegamento se seca y cortada a las dimensiones finales. Una vez hecho esto, corte las esquinas a 45 grados. Entonces hice una plantilla de sujeción para guiar el panel a través de la Sierra de mesa sobre el borde, similar a la idea de una plantilla de espigado. Establecer la hoja de Sierra de mesa 10 grados y la máxima altura y hace ocho pases a través de la hoja, uno para cada borde. Para separar las piezas dejadas intactas de los cortes de 10 grados, ajuste altura de la cuchilla de Sierra de mesa a 1/2" y la valla 7" de la hoja. Hice ocho pases con el panel en su cara para soltar la izquierda pedazos de las pasadas verticales para crear la pequeña porción de sombrero sobre el techo de la cúpula como se ve en la primera foto.

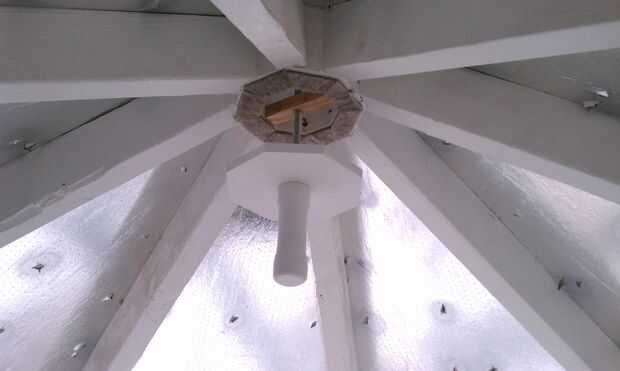

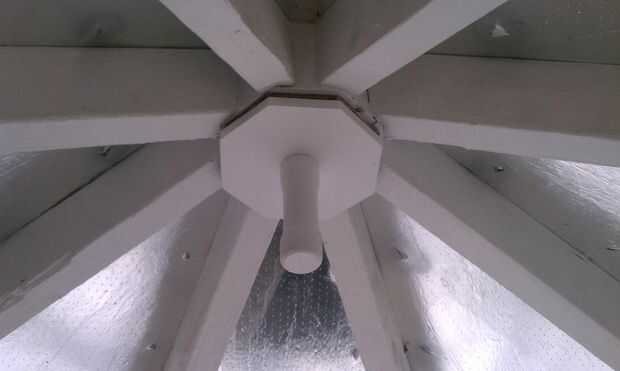

Estaba tan emocionada conseguir esta pieza hace que no tomar fotos de los pasos. Estaría dispuesto a volver a crear la pieza para mostrar cómo lo hice. Las dos últimas fotos son algo que surgió para abrir y cerrar los orificios de ventilación. Tomé un trozo de roble que fue alrededor de 1 "x 1". Taladré un agujero de 3/8" en el centro. Luego coloque una tuerca hexagonal en la parte superior, marcado los bordes de la tuerca y cortar una hendidura en la parte superior con un cincel para incrustar la tuerca alrededor de la mitad de su profundidad. Cortar un octógono de 6 1/2" de madera contrachapada y me dio vuelta una manija en el torno. Me perforó el asa para la varilla de 3/8" roscadas y empotrar una tuerca en el extremo superior. A continuación, cortar la varilla roscada y ajustaron la varilla en el mango. Luego instalé algunos burletes en la parte inferior del bloque de canto y rosca todo el conjunto en el bloque superior que se muestra en la imagen tres. Cuadro 4 muestra la rejilla de ventilación cerrado. Otra vez, quería que esta característica para época de invierno.
Las aberturas de ventilación superior defendidas con pedazos de listón y grapas en su lugar.
