Paso 16: Plantduino: paso 2 esquemas
El texto en cada esquema se reproduce a continuación:

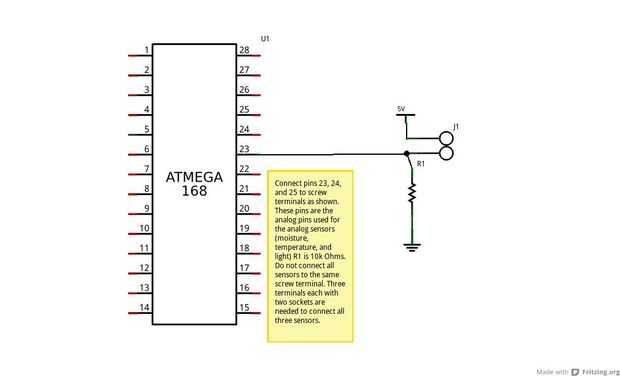

Foto 1 (sensor analógico) Conecte los pines 23, 24 y 25 a terminales como se muestra. Estos pines son las patillas análogas utilizadas para los sensores (humedad, temperatura y luz). R1 es 10 k ohmios. No conecte los sensores al mismo terminal de tornillo. Se necesitan tres terminales con dos zócalos para conectar todos los sensores de tres.

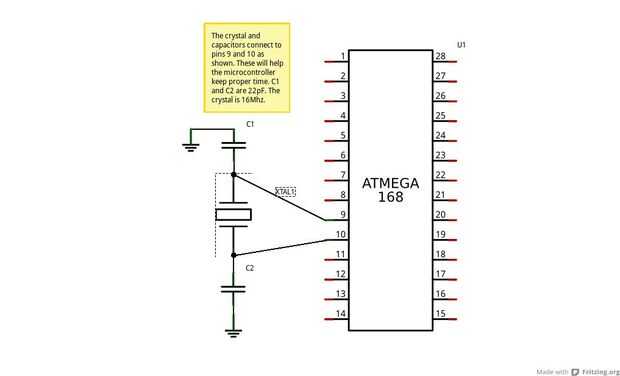

Imagen 2 (cristal / tiempos) El cristal y los condensadores conectan a los pines 9 y 10 como se muestra. Estas ayudarán a microcontrolador tenga tiempo. C1 y C2 son 22pF. El cristal es de 16Mhz.

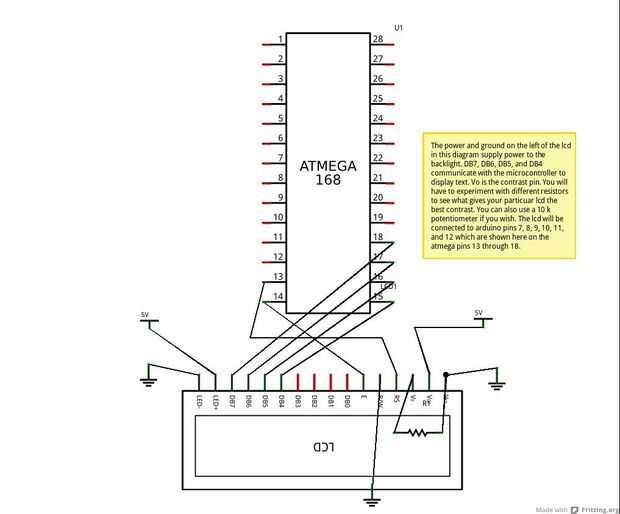

Imagen 3 (pines del LCD) Alimentación y tierra a la izquierda de la pantalla LCD en este diagrama de corriente a la luz de fondo. DB7, DB5, DB6 y DB4 comunican con el microcontrolador para mostrar texto. VO es el pin de contraste. Usted tendrá que experimentar con diferentes resistencias a ver que da su LCD el contraste mejor. También puede utilizar un potenciómetro 10 de k si lo desea. La pantalla LCD se conectarán a los pines de arduino , 7, 8, 9, 10, 11 y 12 que se muestran aquí en los pins del atmega 13 a 18 años.

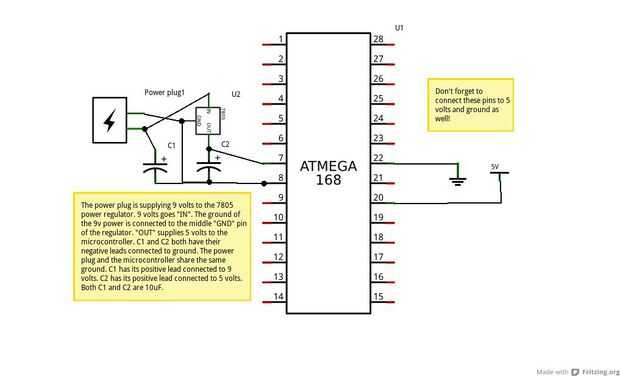

Cuadro 4 (regulación de la energía) El enchufe de alimentación es el suministro de 9 voltios para el 7805 regulador de potencia. 9 voltios va "IN". La tierra de la clavija de alimentación 9 voltios va al pin "GND" medio del regulador. "OUT" suministra 5 voltios al microcontrolador. C1 y C2 tienen sus terminales negativo conectados a tierra. El enchufe de alimentación y un microcontrolador comparten el mismo suelo. C1 tiene su positivo conectado a 9 voltios. C2 tiene su positivo conectado a 5 voltios. C1 y C2 son 10uF.
No se olvide de conectar la alimentación y tierra en el otro lado del chip!

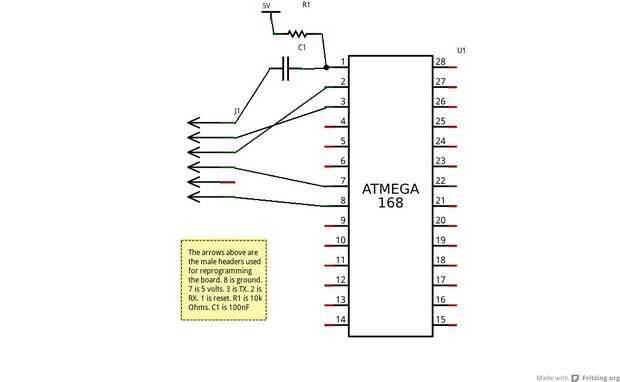

Cuadro 5 (pines de programación) Las flechas de arriba son cabeceras masculinos utilizados para la reprogramación de la Junta. 8 es tierra. 7 es de 5 volts. 3 es TX. 2 es RX. 1 se restablece. R1 es 10 k ohmios. C1 es de 100nF.

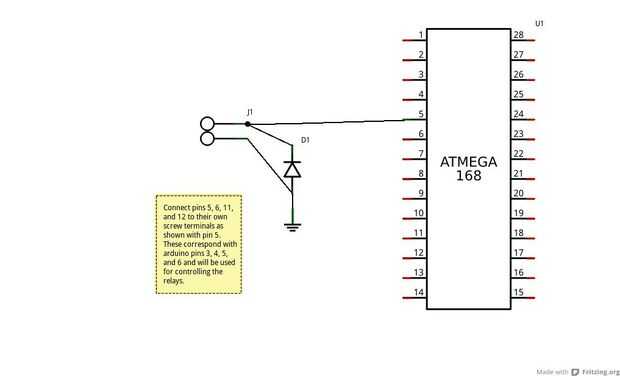

Cuadro 6 (pernos de relé) Conectar pines 5, 6, 11 y 12 para sus propios terminales como se muestra con el pin 5. Estos se corresponden con pines de arduino, 3, 4, 5 y 6 y se utilizará para el control de los relés.
