Paso 3: El circuito

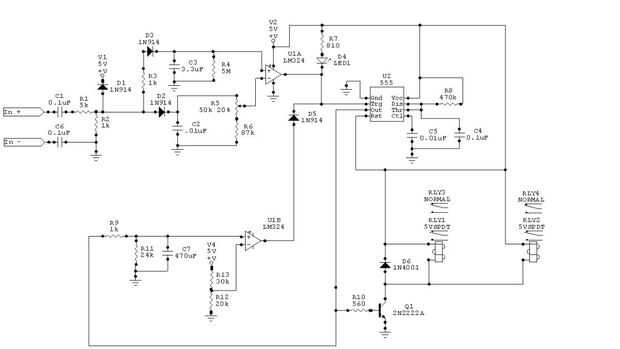

Los terminales "en +" y "En-" están conectados a los cables del altavoz de su equipo estéreo. D1 protege al circuito contra sobretensiones Si enciende tu stereo volumen demasiado alto.
Los relés que he utilizado son DPDT de 5V, por lo que cada uno puede desencadenar dos destellos. Utilicé dos de ellos para activar 4 parpadeos. Mi circuito es alimentado con 5V porque eran de mi relés de 5V, pero si tiene relés 12V este circuito puede ser alimentado por 12V también.
El transistor 2N2222A necesita un pequeño disipador de calor para manejar las corrientes de la bobina del relé.
El LM324 (U1) es un amplificador operacional que se puede ejecutar desde una sola fuente de alimentación. Otros amplificadores op pueden no funcionar en este circuito.
La primera parte del circuito, C1 y R1, es un filtro de paso alto. Esto es porque queremos que el circuito para responder a la inicial agudo 'crack' sonido del relámpago, no el siguiente rumor. La siguiente parte (D2, C2, R6) es un circuito de detección de pico, que genera un pulso de salida cuando la tensión supera un determinado umbral. El 'cierto umbral' también está conectado a un circuito de detección de pico pero con un tiempo de decaimiento muy lento (D3, C3, R4), por lo que ajusta automáticamente al nivel del último trueno. El LED ayuda a ajustar el circuito, por lo que puede decir cuándo es accionar el circuito de detección de pico. Ajuste R5 para que el circuito se activa al inicio de cada trueno.
La salida del circuito de detección de pico activa un temporizador 555 (U2), que genera un pulso de 20 ms para los relés de flashes. El 555 la porción de circuito alrededor de U1B impide volver a accionar durante unos 5 segundos, esto permite que el tiempo de destellos recargar...
Q1 se utilice para excitar los relés, porque el 555 no tiene suficiente corriente de salida por su cuenta. Se muestra en el esquema 4 relés SPDT (unipolar, doble tiro), porque el programa mismo no tenía DPDT (doble polo, doble tiro) relés, pero realmente sólo tenía dos relés DPDT en el circuito... Los relés que utilicé fueron algunas piezas de desecho de su trabajo, no sé el número, pero algo como Omron G5V-2-DC5 funcionaría. D6 es importante, para proteger a Q1 de sobretensiones cuando se desactivan los relés.
