Efecto relámpago usando unidades de flash de cámara (4 / 8 paso)

Paso 4: La construcción del circuito

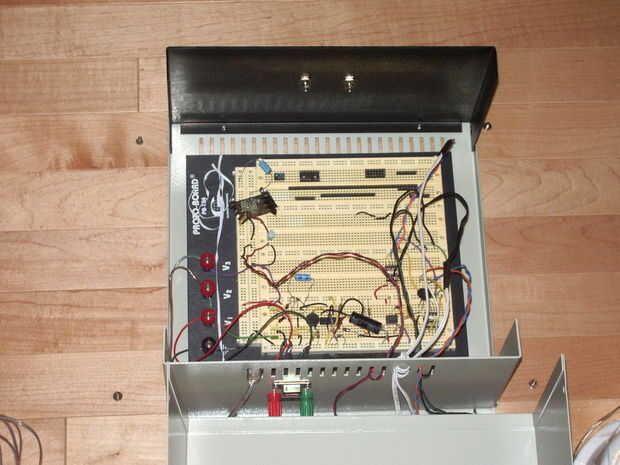

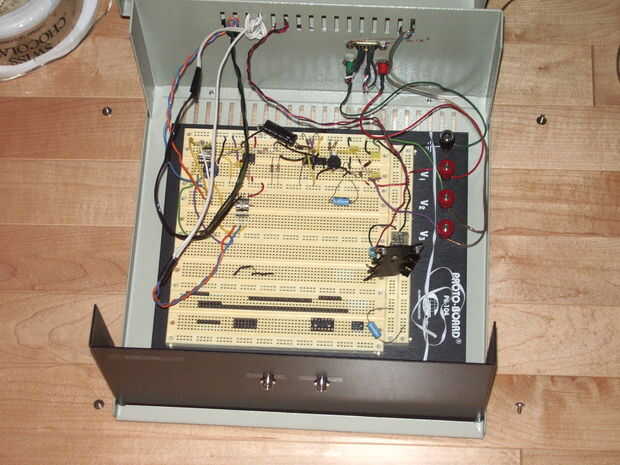

que montado el circuito en un protoboard.  Esto hizo muy fácil hacer cambios.  Una vez que se terminó, no me molesto en transferir el circuito a un tablero de circuito soldado, acaba de poner la obra entera en una caja del proyecto para protegerla de los dedos curiosos.  El caso del proyecto fue reutilizado en un proyecto anterior, así que no pagar ninguna atención a los conectores no utilizados.  Para ahorrar tiempo acabo de pasar los cables por los agujeros de ventilación en el caso y había atado en su lugar, excepto los cables de alimentación que conectado a las tomas de banana ya sobre el caso.

Alimentado con un + 5V regulada de alimentación del Banco.

También construí un circuito de regulador de voltaje de 3V con el 317T regulador de voltaje (ver figura 5 en la hoja de datos para este circuito) para alimentar un flash de 110 cámara (originalmente alimentado por dos baterías de AA).  El regulador de voltaje es necesario un gran disipador de calor para manejar la corriente consumida por el flash.

Las fotos se suben con resolución completa por lo que puede acercarse para ver los detalles si te gusta (haga clic en la "i" en la parte superior izquierda).
