Paso 5: Desmontaje de cámara
¿

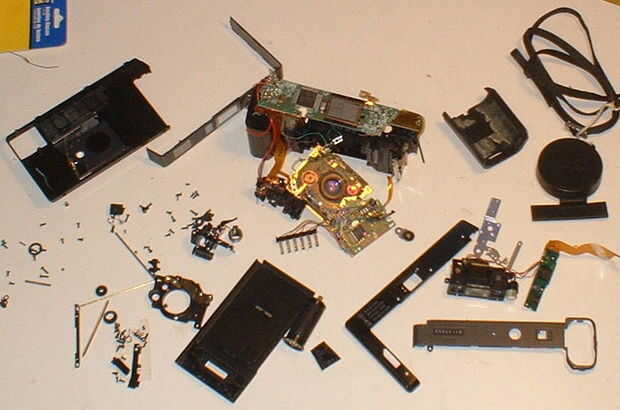

OK, solo quitar cada tornillo que se puede encontrar, hasta que la cámara se ve exactamente como la imagen. No toque ninguna de las conexiones eléctricas de la bombilla de flash, el condensador o el circuito de flash. Puede haber alta tensión almacenada en el condensador del flash aunque la cámara no se ha utilizado durante un tiempo, y este alto voltaje está presente en los bornes de la bombilla de flash y algunos puntos en el circuito flash también.
Identificar los componentes de flashes de una cámara es realmente no tan difícil. La bombilla de flash sí mismo es evidente. Conectado a la bombilla de flash con los cables será un condensador grande, generalmente el cilindro en forma de escritura en él como "150 uF 350V". También conectado a la bombilla de flash o el condensador será el circuito de flash. El circuito de flash normalmente se encuentra en un circuito separado de la electrónica y con razón ya que hay alto voltaje (300 o más) en el circuito de flash.
Antes de cortar los cables de conexión de la placa de circuito flash con el resto de la cámara, identificar los conductores de alimentación. Generalmente son rojo (+) y negro (-). Comprobar con un multímetro que estos cables se conectan a los terminales de la batería de la cámara. A menudo la + cable no se conecta directamente a la + de la batería, pero en otro lugar en la cámara se enciende.
Ahora puede cortar todos los cables entre la cámara y el flash circuito y retire la unidad de flash de la cámara. El siguiente trabajo es identificar el resto de los cables que van a la unidad de flash. Uno de estos cables será una señal de "enable" para activar el circuito de flash y carga el condensador, preparándose para una foto flash. Otro cable será la señal de "flash" que dispara el flash. Sólo se puede experimentar para ver lo que hace cada cable. Aplique corriente a los cables de suministro de energía (el mismo voltaje que el originales pilas en la cámara, por ejemplo, si la cámara utiliza 4 baterías del AA, potencia el circuito flash con 6V). Conecte un multímetro para el condensador por lo que se puede saber cuando se está cargando. Uno de los cables extras conecta brevemente a la tierra o energía y mira el multímetro para las muestras de la carga. Una vez que encuentre el cable que permite el cargando, busque el cable activa el flash.
Existe cierto riesgo de soplar algo y freír el circuito de flash, pero ¿qué diablos, no pagas por esa cámara, no?? Por ejemplo, en una cámara que tomó aparte, había más cables que identifiqué por encima, nunca calculo les hacia fuera y en el proceso de experimentar algo frito en el circuito para que siempre se estaba cargando. Este fue un circuito de lujo que controla el voltaje del condensador y cerrar el circuito de carga cuando la tensión del condensador alcanza el nivel adecuado; Si el circuito de carga se le permitió continuar (lo que hizo en su estado frito), el voltaje del condensador construido hasta bien por encima del voltaje máximo impreso en el condensador. Resolví ese problema mediante una tensión de alimentación de 3V en lugar de la tensión de batería de 6V de la cámara original, por lo que el voltaje del condensador saturado por debajo de su máximo.
Unidades de flash de las cámaras más fácil son los más simples como las cámaras de un solo uso, antiguas cámaras pocket 110 y otras cámaras sencillas no hay pantallas de LCD o otras funciones electrónicas. Éstas tendrán un circuito flash muy simple con conexiones de energía evidente para las baterías y un interruptor mecánico que forma parte del mecanismo del obturador para disparar el flash.
