Efectos de iluminación LED RGB con Abalorio de Adafruit (2 / 7 paso)

Paso 2: Los encabezados femeninos en la PCB de la soldadura

Porque queremos ser capaces de eliminar el Abalorio para la programación (y tal vez utilizar en otros proyectos más adelante) no se puede soldar directamente sobre el PCB para que utilizan encabezados. Hombres encabezados para el PCB de la soldadura y soldadura hembra encabezados a la baratija para que el Abalorio se puede quitar fácilmente.

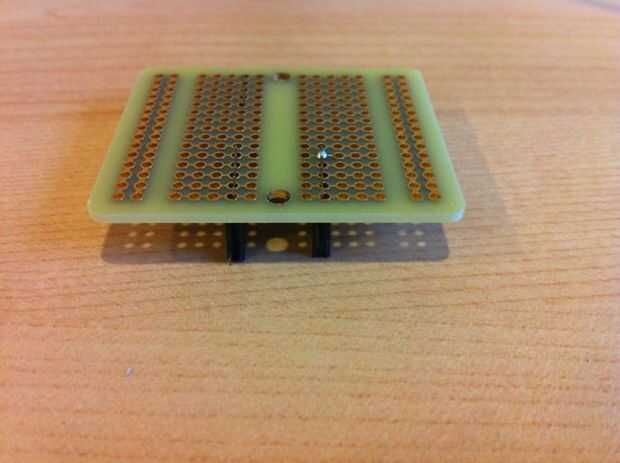

Insertar los encabezados de hembra en el lado derecho del tablero en filas D y G por lo que están espaciadas correctamente para aceptar los pernos macho encabezado que se suelde a la baratija. Para mantener la Junta nivel encima de la mesa simplemente insertar algunos encabezados femeninas temporalmente en el otro extremo de la Junta pero no suelda aquellos.

Con el nivel de la Junta, seguir adelante y los 5 pines de cada cabecera de la PCB de la soldadura. Yo generalmente la soldadura uno a cada lado primero para proporcionar algún apoyo antes de soldar el resto de ellos.
