Paso 5: Final pasos de soldadura

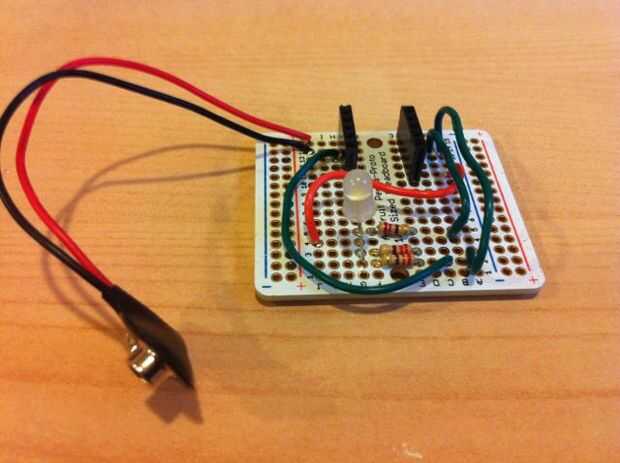

Para cada cable LED excepto el annode, Solde un resistor para cerrar la brecha entre la parte superior e inferior de la mitad de la placa. Luego soldar un cable para conectar el resistor donde pernos digitales de la baratija #0, #1 y #4 se ubicará cuando está conectado el Abalorio. Es importante usar estos pines ya que estos son los pines PWM sólo. En las fotos de abajo, los cables verdes son para este paso.
A continuación, agregue un cable para conectar la clavija del annode del LED al pin 5V de la baratija (el cable rojo en la foto).
Por último, agregar el conector de la batería con rojo conectado a la clavija de la batería de la baratija y negro conectado al pin GND.
