Paso 2: Alimentación de Arduino y pines seriales

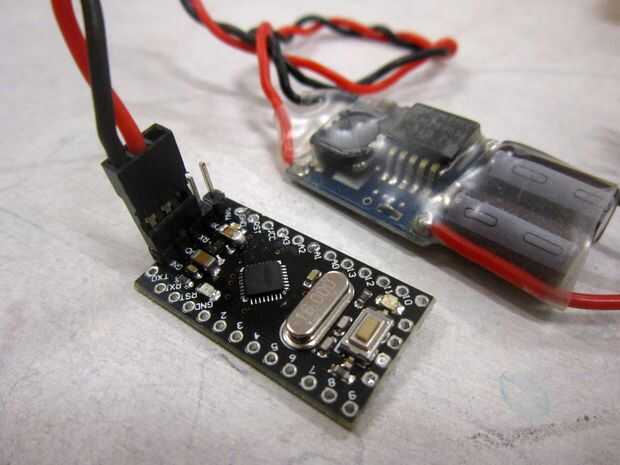

Para alimentar el Arduino, a conectarlo al regulador de voltaje a través de sus pines VCC y GND. El regulador viene con un "conector de servo" que parece de 3 pines standard hembra-jefe del pin. Tan sólo necesitamos algunos encabezados de pin macho en el Arduino. En el Mini Pro través de los orificios para los pernos de la energía están en el lado opuesto del botón de reset, junto con tres pines del puerto serie: Tx, Rx y DTR. También usaremos las tres clavijas de puerto serie para programación, tan sólo una fila macho de 5 pines en los orificios con la soldadura:
GND, VCC, RXT, TXD, DTR (la etiqueta DTR está en la parte inferior de la PCB)
El conector de alimentación está listo.
Cuando usted conecte del regulador servo sólo asegúrese de que el negro o cable marrón se conecta a GND, rojo a VCC y el pin de tercera, que conectará con RXT, puede ser despoblada en el conector del servo o puede tener un maniquí alambre blanco o amarillo.
