Paso 3: Conectores para las tiras de LED

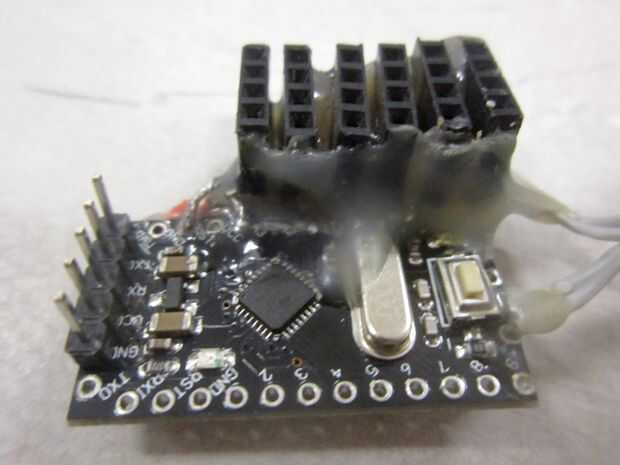

Comenzó con una tira de LEDs para pruebas pero los conectores para 6 de ellos para la expansión y más tarde terminó con seis. Cada "conector" es un alambre de 4 pin-encabezado mujer cortada de una fila de 40 pines. Había montado las cabeceras perpendicular al lado de la placa Arduino con cierta distancia entre el encabezado de cada para que sea ligeramente más gruesos que un jefe del pin, como en la foto los conectores machos.
El conector tiene las siguientes líneas comenzando desde el lado más cercano a la Arduino: GND, 5V, duda y estruendo. Me daba pereza hacer un PCB adecuado para la soldadura de las cabeceras, por lo que de hecho una escalera fea de cables inicialmente sostenido en el aire por un tercio de la mano. Las líneas de tierra de 6 todos los encabezados están conectadas juntos por un trozo de alambre rígido como los de un resistor a través del agujero, igual para las líneas de 5V de los conectores. Si las fotos y el diagrama del paso 1 son suficientes para seguir entonces no necesita leer todos los detalles a continuación. Lo siento no tengo una foto de antes de que todo el asunto estaba cubierto de pegamento caliente, se puede ver también tuve algunos rediseños allí... la cosa tiene juntos Ok Aunque hice unos cientos de kilómetros con ella.
Yo no soy tan bueno en soldadura así que esto es lo que hice:
- cortar 6 piezas de 4 pines hembra encabezados.
- cada uno a su vez en un tercer lado, agarrar la lata todos los 4 pines así que son fáciles de soldar cosas. Cuando soldar conectores de cualquier tipo es una buena práctica para tenerlos enchufados en el lado opuesto del conector (enchufe o toma de corriente) para aumentar la capacidad de calor y hacen difícil para que usted accidentalmente derretir el plástico. Así que poner algunos encabezados masculinos en los conectores hembra al soldar.

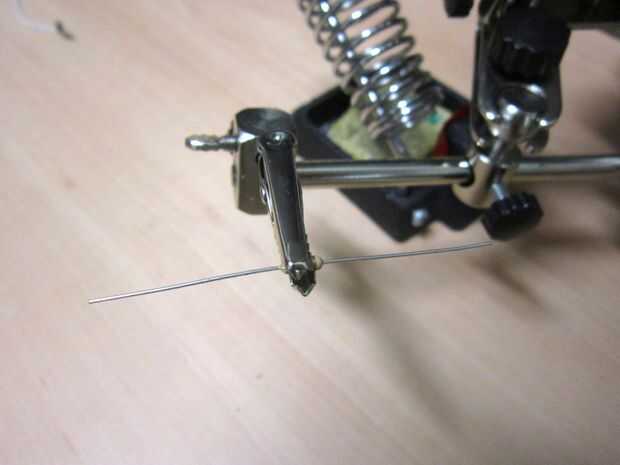

- Coge una pequeña resistencia a través del agujero en la tercera mano, para que tenga dos piezas de alambre sobresaliendo a ambos lados.
- soldador caliente deslice a lo largo del cable de alimentación es un poco lata para cubrir ambos cables en lata.

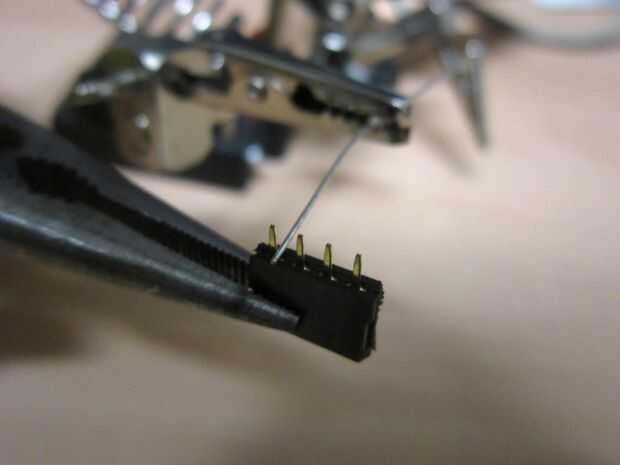

- a partir de agarrar uno de los extremos una rúbrica femenina con alicates, toque uno de sus pines para el cable de la resistencia, calor de un momento para la espiga de atenerse al alambre de la lata ya presente.
- una vez que todos 6 pedazos de mujeres encabezados están sujetando el cable resistor, cortar ese lado del alambre de la resistencia.
- Ahora mantenga esta estructura con pinzas otra vez y con la resistencia todavía sostenido por el tercer toque de la mano el segundo pin de todas las filas de encabezado a la resistencia del alambre y soldar el segundo pin de cada fila.
- Corte el cable en la segunda parte de la resistencia, tienda de la resistencia para futuros proyectos.
- puede Agregar gotas de estaño para mejorar las conexiones.

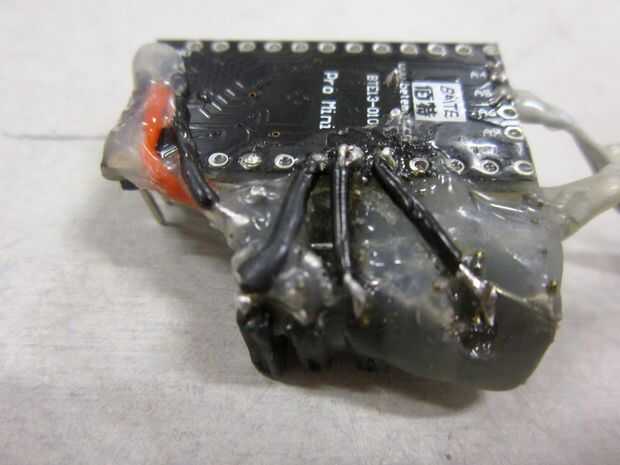

Ahora necesitaremos conectar estos encabezados a los correspondientes pines de Arduino y también hacer algunas conexiones de la señal LED entre pares de cabezales. Utilizar otro pedazo de cable para conectar la línea de tierra bajo los encabezados al pin GND del lado largo de la placa Arduino, mismo para 5V línea (VCC). Tal vez utilice un cable con la chaqueta de plástico para evitar cortocircuitos en los cables donde se cruzan.
Para conectar las líneas de señal que necesita establecer algunos numeración para los conectores de cabecera, no importa lo que es pero debemos llamarlos algo. Utilizar otro pedazo de cable para conectar el pin 3 del conector del conector uno al pin 4 (el que está más alejado de la Arduino) de dos. Lo mismo para el pin 3 del conector 3 y pin 4 del conector 4. Lo mismo para el pin 3 del conector 5 y el pin 4 del conector de 6.
Luego conectar el pin 4 (el que está más alejado de la Arduino) del conector 1 orificio de Arduino A2, pin 4 del conector 3 orificio de Arduino A1, pin 4 del conector 5 agujero Arduino A0.
En Resumen, estas son todas las conexiones necesitadas:
- entre Arduino GND y el pin 1 de los 6 conectores,
- entre Arduino VCC y el pin 2 de los 6 conectores,
- entre Arduino A2 y pin 4 del conector 1,
- entre Arduino A1 y pin 4 del conector de 3,
- entre Arduino A0 y el pin 4 del conector 5,
- entre el pin 3 del conector 1 y pin 4 del conector 2,
- entre el pin 3 del conector de 3 y 4 del conector 4,
- entre el pin 3 del conector 5 y pin 4 del conector de 6,
Se dará cuenta de 3 pines de conectores 2, 4 y 6 se quedan desconectadas. Lo siento por las fotos de arriba, usted no puede ver nada de eso hay.
Hay otra cosa que recomiendo hacer: para evitar toda la corriente necesitada por los LEDs de pasar a través del lo GND y VCC las líneas en la placa de Arduino, soldar un trozo de cable entre GND del conector alimentación (las cabeceras hombres que agregó en el paso anterior) con el cable GND debajo de los 6 conectores de LED, para las líneas VCC. Puede soldar a la parte inferior de las cabeceras hombres que salen en el Arduino.
