Paso 7: Preparar LED tiras
Usar 6 tiras de LEDs con 6 radios, puede que desee utilizar menos para empezar. Se trata de cómo preparar una tira.

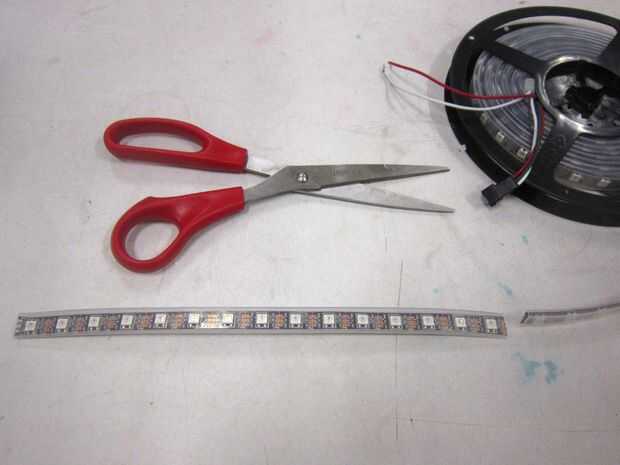

Cortar que trozos de cinta de 15 LEDs, cortar las líneas discontinuas blancas marcadas en la cinta entre las fichas. Se pueden utilizar tijeras. Si la cinta está protegida por una silicona rectangular del tubo como la mía sólo lindo el tubo demasiado. Si la cinta viene con algunos alambres previamente soldados en el extremo, desoldarlos.
Ahora deslice la cinta de la chaqueta de silicio. Preparar un trozo de cable de 4 hilos lo suficiente para conectar la tira del LED para las tomas que hemos añadido a la placa Arduino. Para que las tiras de montarse en el mismo lado de la rueda como el tablero de control, puede utilizar un cable más corto, para los que en el lado opuesto del eje tienen que ser más largo. Evidentemente un exceso de cable está a menos de un problema que un cable corto.

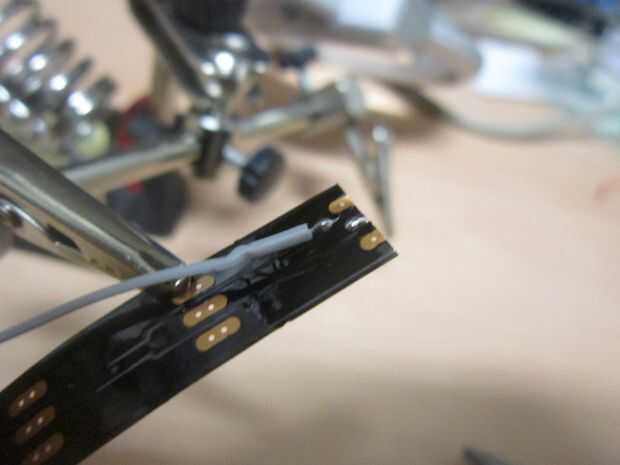

También necesita un solo cable de sobre la misma longitud que la tira de LED para conectar la salida (pin) desde el último chip de WS2811. Soldar un extremo del cable largo con el conector de. Los cables de cuatro hilos necesitan estar conectados en el orden siguiente:
- Pin GND en el extremo de la entrada (el primer LED) de la tira,
- Pin de 5V en el extremo de la entrada,
- Pin desde el extremo opuesto a través del cable solo que hemos añadido,
- DI el pin en el extremo de la entrada.
Un encabezado de 4 pines macho en el otro extremo del cable de la soldadura. También Deslice la chaqueta hacia atrás.
