Paso 3: Construcción del detector de movimiento
El Imp de conexión para el sensor PIR es hacia adelante. Sólo hay 3 cables para conectar. El pin Vin en la Imp es el voltaje de la batería y es una salida y se conecta en el Sensor de PIR.

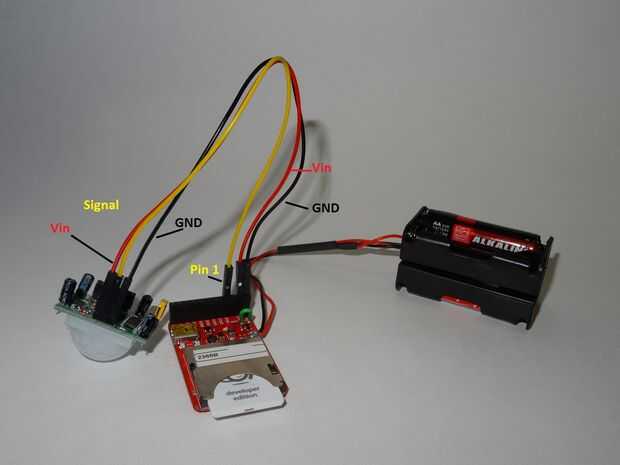

Refiriéndose a la imagen #10
- Pin Vin Imp eléctrica se conecta al Sensor PIR + ve power (ver imagen 10)
- Electric Imp Gnd pin se conecta a GND del Sensor de PIR
- Electric Imp Pin 1 se conecta a salida de PIR que el perno de centro

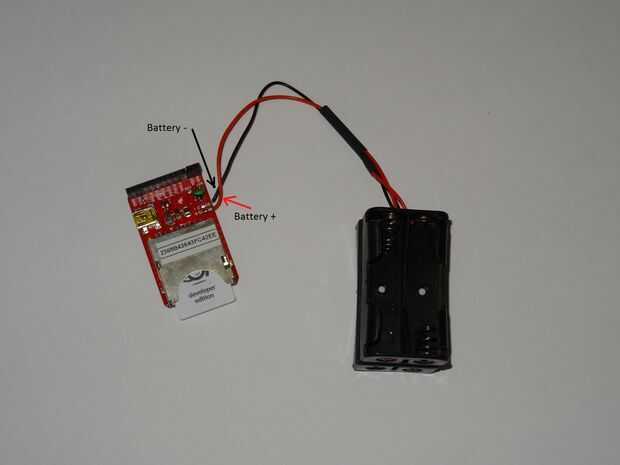

Asegúrese de que el jumper en la placa de la Imp es para la entrada de la batería y no entrada USB. Usted puede utilizar el USB pero la idea es eliminar todos los cables para que el sensor es fácil de ocultar.

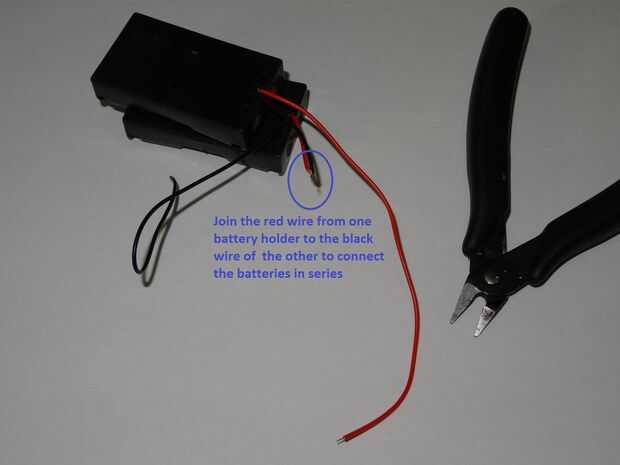

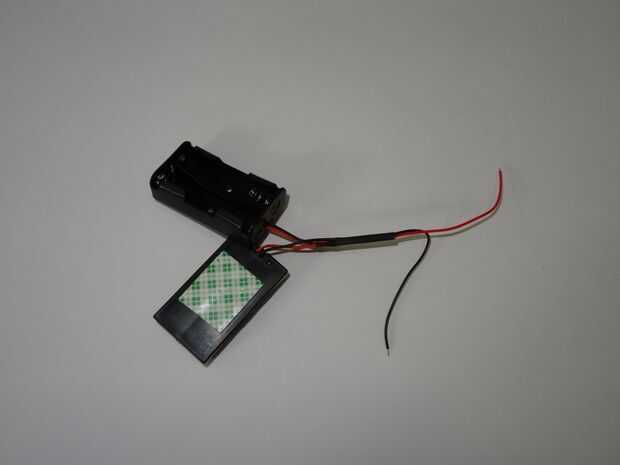

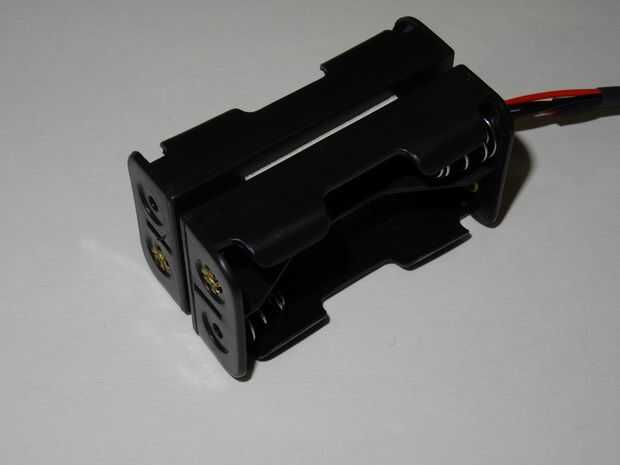

Puesto que sólo tenía dos portapilas, conecté 2 de ellas en serie para crear una fuente de batería de 6V. Todo esto requiere es que conecte el cable rojo desde el primer titular de la batería al cable negro del segundo titular de la batería. Los titulares de la 2 batería se pegan con cinta de doble cara. Si tienes un quad portapilas, ya estás por delante!

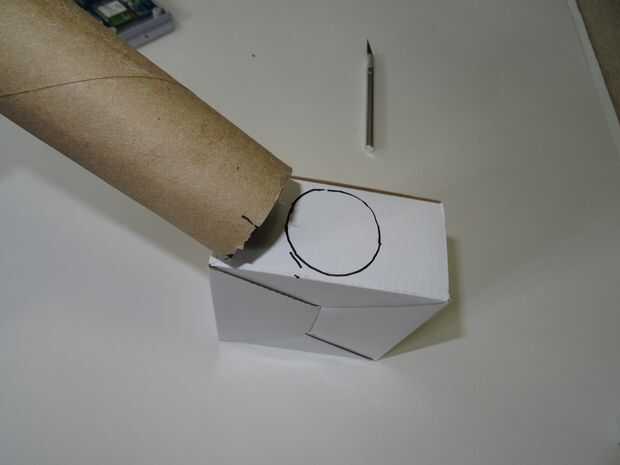

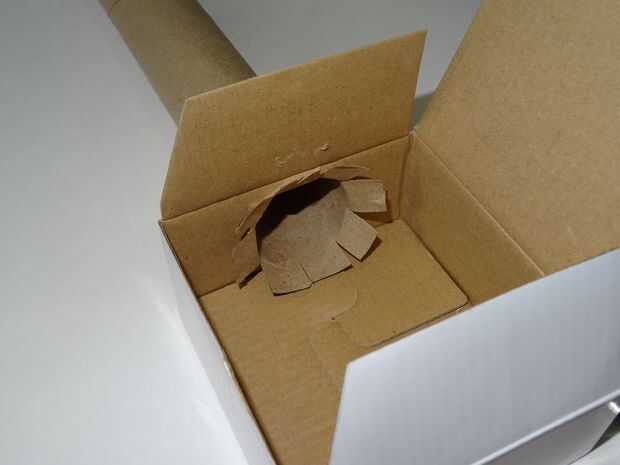

Utilice el tubo de cartón como plantilla y corte un orificio para en el lado de caja de recinto. Tabbify el borde del tubo y su cinta favorita para asegurar el tubo a la caja. El tubo se utiliza para reducir el ángulo de detección del sensor. Por defecto detectará un cono muy amplio de unos 100 grados. El tubo golpea abajo para que el sistema sólo se activa cuando las garrapata o tratadores a pie directamente delante de ella.

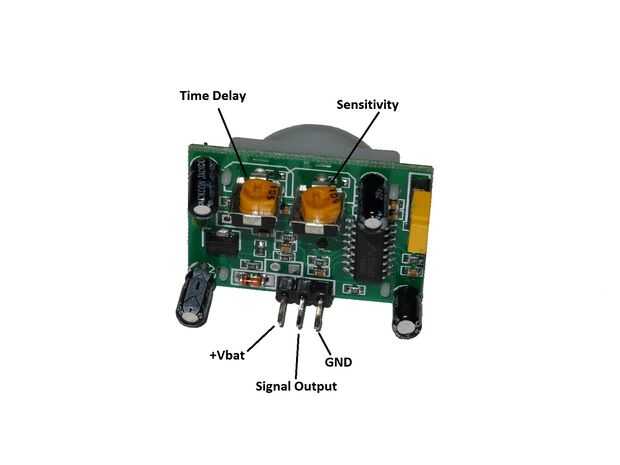

El sensor puede requerir el ajuste para obtener el disparo apenas a la derecha. Ajusté el retraso de tiempo unos 7 segundos y la sensibilidad al mínimo. La imagen que se muestra arriba tiene los potenciómetros como les necesitaba. Esto reduce disparadores al azar. Con un retraso de tiempo de 7 segundos, escuchará sonidos múltiples cada vez que el dispositivo se activa debido a la pastilla la interrogación intervalo siendo unos 2 segundos.
Ahora es un buen momento para firmar para arriba para una cuenta de Desarrollador en ElectricImp.com. Registrarse es gratuito y proporciona acceso al IDE para la programación de la imp. Para conectar a su imp con su cuenta eléctrica imp, necesita pasar por un proceso de abrir y cerrar. Todo el proceso se describe en excelente detalle aquí: http://electricimp.com/docs/gettingstarted/
No tiene sentido para mí que lo repita y haría un trabajo peor! Te recomiendo que sigas a través de todo el proceso iniciado consigue para familiarizarse con el Imp, blink y a la IDE http://electricimp.com/docs/gettingstarted/ide/ ya que estas habilidades serán necesarias para completar el proyecto de efectos de sonidos.

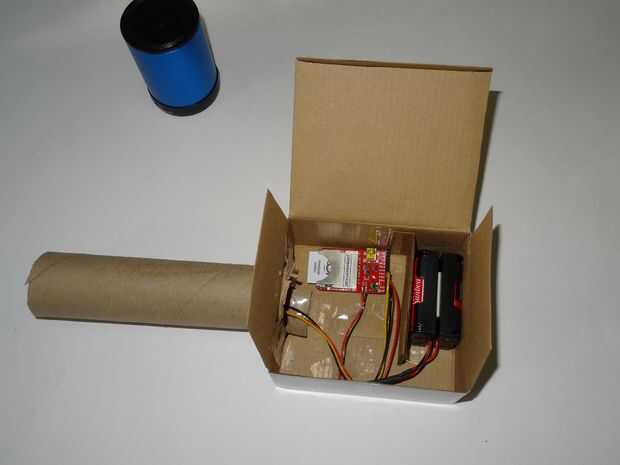

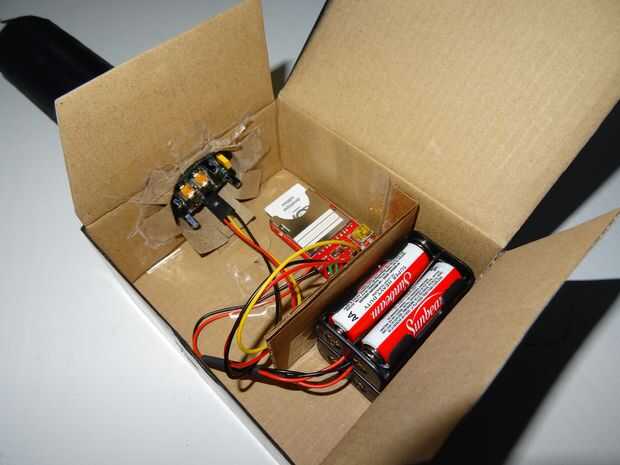

Si tiene blink-up terminado con éxito y ejecutar el ejemplo simple de IDE, puede utilizar la cinta de doble cara para sujetar las imp, sostenedor de batería y sensor PIR dentro del gabinete como se muestra en las imágenes. Por supuesto puede hacer su propia cosa aquí. No hay nada super crítica - sólo asegúrese de que la parte de la cúpula del sensor esté orientada hacia el extremo del tubo.
