Este es un dispositivo simple de 3 componente que amplifica el sonido que Arduino puede producir aproximadamente por un factor de 10!
Básicamente el funcionamiento es como sigue:

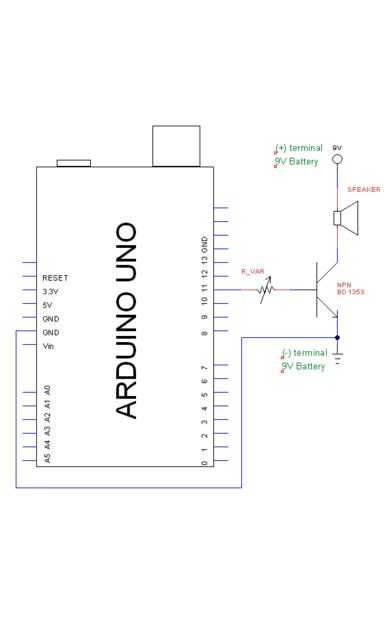

Un pin en el Arduino es oscilante (encender y apagar) creando así un sonido con una frecuencia particular. La señal de este pin está conectada a la base del transistor BD135 que es alimentado por una batería de 9V. La amplificación es del orden de 10-20 (500mA X 9V vs 50mA X 5V) pero para la batería de repuesto y obtener un volumen agradable el circuito funciona mejor con una resistencia variable de 10 K en la base del BD 135.
Lista de componentes:
•Arduino Uno
tablero de •400pts
•Jumper alambre
Batería de •9V
Resistor variable •10k
•BD 135 transistor
Thats sobre ella, su turno para construirla!!!!
p.s: descarga gratuita de esquema y pdf hoja informativa disponible aquí: http://robotix.com.au/tutorials2.html
