Paso 7: Tiempo de circuito!

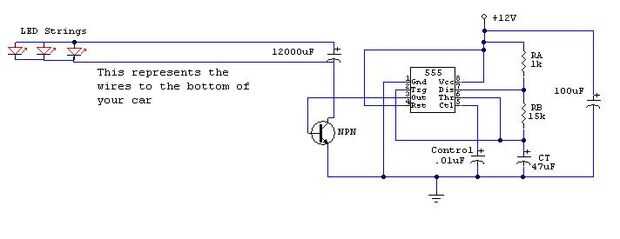

La idea es que el temporizador 555 genera una onda cuadrada que cobra por los condensadores en la fase de. En la fase de apagado, los condensadores de luz LED, que agotan con el tiempo y la creación del fade efecto. En teoría, durante la fase de encendido, la corriente usada para cargar que los condensadores deben restar los LEDs, crear un fade en efecto, pero a menudo la corriente es tan grande que es casi instantánea. Alternativamente, usted puede poner un interruptor que puentea el circuito de pulso (para que la tierra de los LEDs va directamente a la tierra de la red) para que pueda ir de pulso constante en para.
Yo más o menos usado condensadores y resistencias que estaban ahí. Puede personalizar la frecuencia usando la calculadora del 555 temporizador. Alternativamente, usted podría sub en un potenciómetro RB obtener una tasa variable.
El condensador de 12000 uF es sólo un montón de 12V grandes condensadores conectado junto. Puede que necesite más o menos dependiendo del número y valor nominal de las cadenas de LED para conseguir el efecto adecuado.

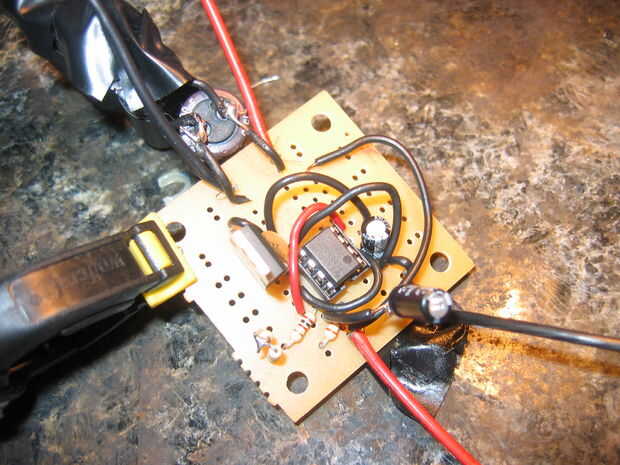

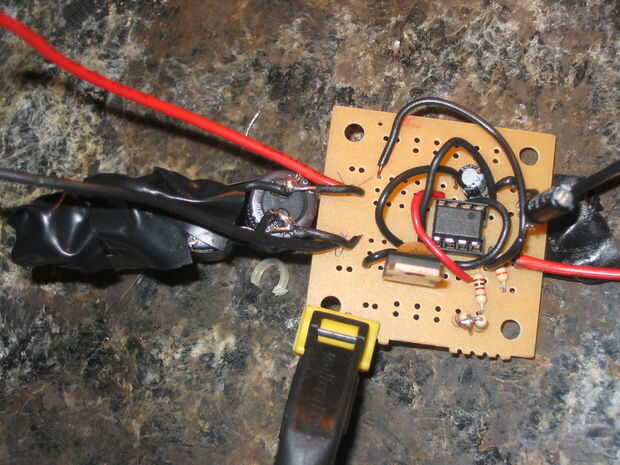

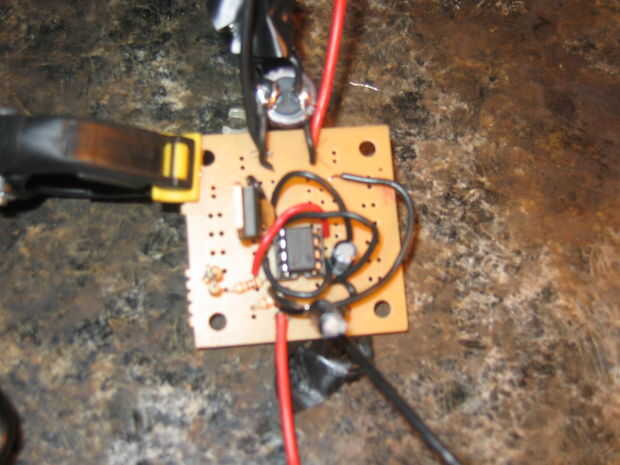

Probar el circuito en un protoboard conectado a la electrónica del coche antes de ponerlo sobre un PCB. Y luego cuando has soldado antes de boxeo para arriba.
