Paso 1: materiales
- ATMega328
- matriz de LED 8 x 8. He usado de 38 mm x 38 mm (ver el comentario abajo)
- Pernos de metal
- resistencia de ohmio 10 k
- condensador de 100uF
- Condensador 2 x 22pf
- Cristal de 16 MHz
- Programador AVR
- Soldador y accesorios varios
- Fuente de alimentación. He utilizado 2 x CR2032 pilas conectadas en serie

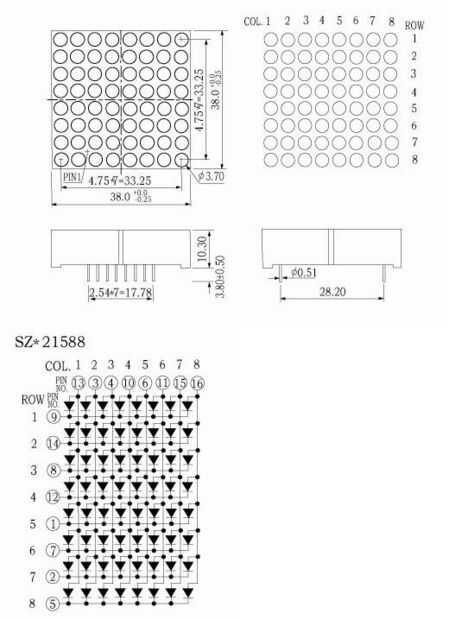

Nota sobre matriz de LED, utiliza una matriz de 38 x 38 mm porque se esconde el ATMega328 bien. El código en este instructable es diseñado para trabajar con un SZ * 21588 matriz, donde son filas y columnas son positivas (adjuntar enlace a esquema y malos esquemáticos). Si no estás seguro de lo que estoy hablando, asegúrese de que sus esquemas parecen que os adjunto a este instructivo. Nota que cuando pedí mi ordené dos pedazos de EBay, y tengo dos modelos diferentes-SZ * 21588 y SZ * 11588. Así que asegúrese de que saber lo que matrix ordenó. O simplemente modificar el código en consecuencia.
