Paso 3: soldar
Lo primero que debes hacer es soldar "extensiones" a las piernas de la matriz porque no son lo suficientemente largos para llegar a las piernas del ATMega. No te preocupes si las extensiones son demasiado largas, siempre se puede acortar con su cortador de confianza.

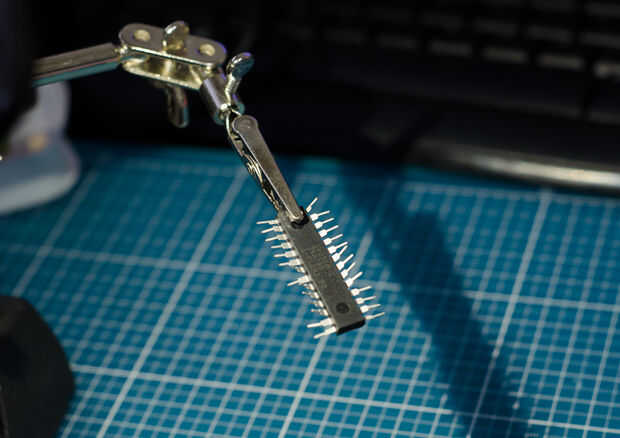

Doble hacia abajo todas las patas de lo ATMega que va a la matriz. Necesita para ello de todos modos, y hará más fácil de averiguar la orientación correcta.

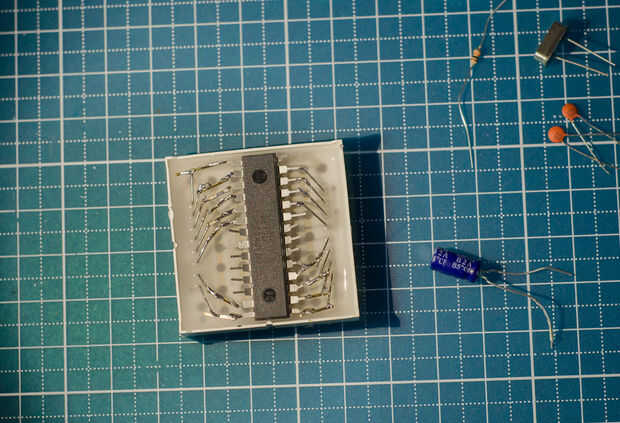

Ahora para la parte delicada - poner la matriz con los leds hacia abajo. Pin #1 de la matriz debe estar en la esquina superior izquierda. Lugar el ATMega en medio de la matriz hacia abajo también. ATMega pin #1 (reset) es el eje superior izquierdo. Puede mover de un tirón el ATMega perno asignación de imagen por lo que no se confunda. En serio, esto puede confundirse. Si no estás seguro, mira las fotos que puse aquí.
Curva de la matriz de las piernas (con las extensiones) para que toquen los pines correcto del ATMega y soldarlos. Si algunas de las piernas son demasiado largas, utilice una cuchilla para acortar.

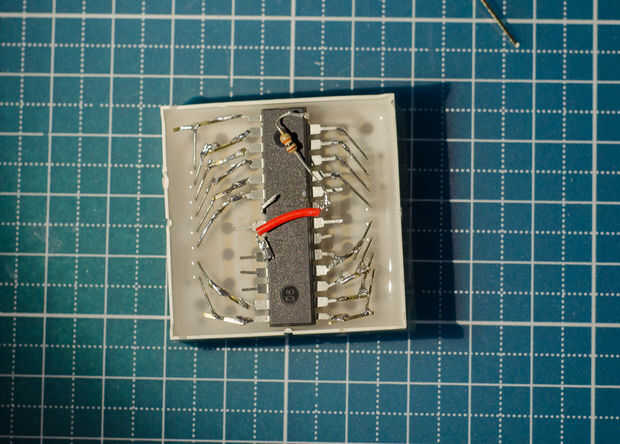

Usando un trozo de cable, conecte VCC AVCC (#7 al # 20).
La soldadura de la resistencia del pin #1 el pin VCC.

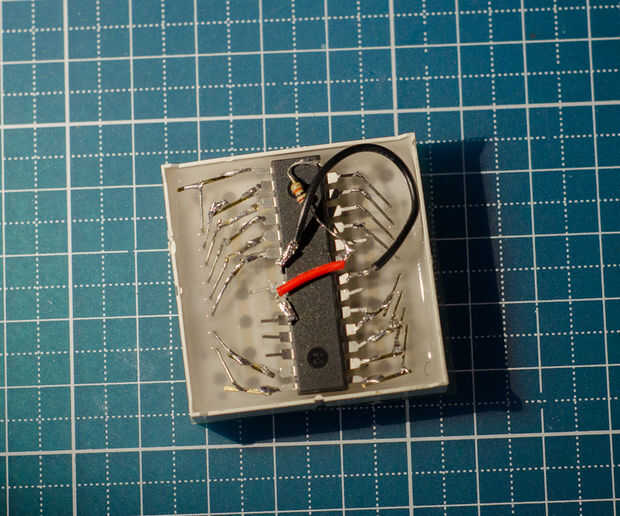

Soldadura de GND a GND (#8 al #22). Como se puede ver en mis fotos, he utilizado un cable más largo aquí.

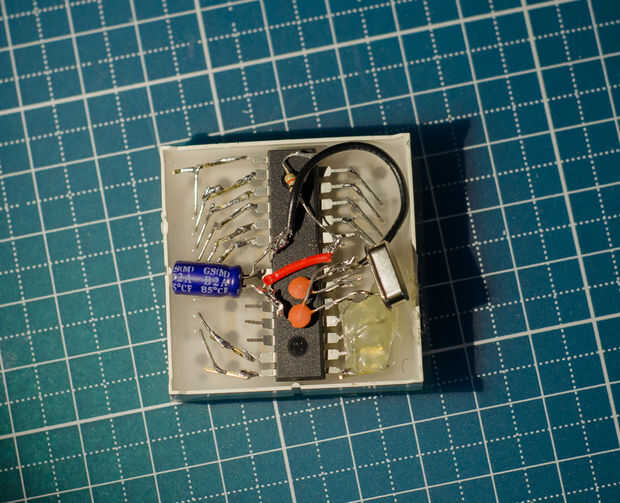

Soldar los condensadores de 22pf y cristal.
La soldadura del condensador de 100uF.

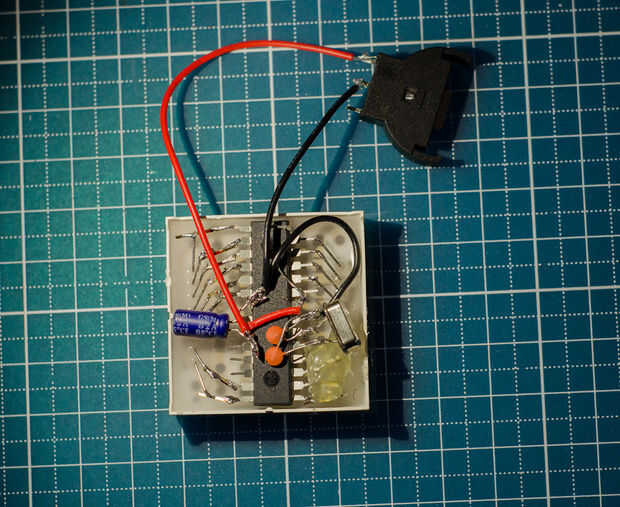

Conectar VCC y GND para fuente de energía.

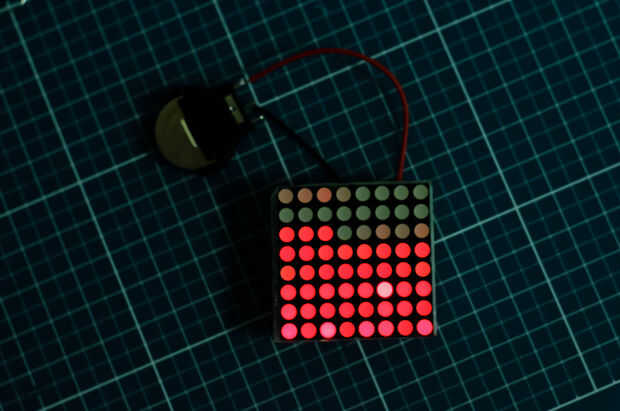

Hecho!
¿Qué pasa con el frío marco de madera, pregunte? Tendrá que esperar para otro Instructable. Todavía estoy trabajando en eso :)
