Paso 1: Configuración de Edison

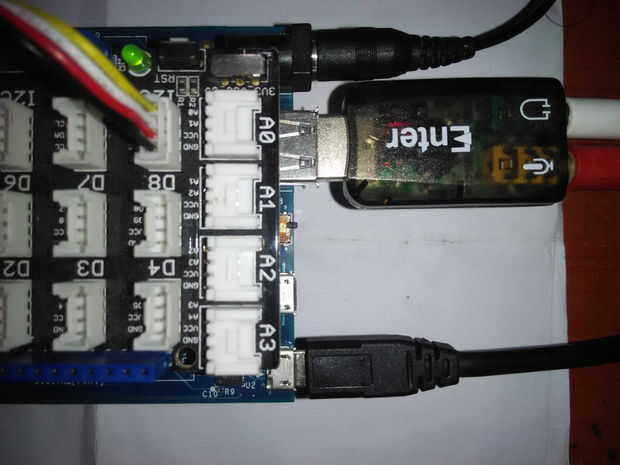

Lo primero que debemos hacer es configurar la tarjeta de audio USB. Para conectar la tarjeta de sonido USB, necesitará mover el interruptor cerca del puerto USB puerto host USB como en la imagen adjunta. En este modo, tienes el tablero base de alimentación con un adaptador de fuente de alimentación de CC (7V-15V, utilicé el adaptador que viene con Intel Galileo Gen2).
En la consola de Linux (consulte esta consiguiendo comenzado guía si usted quiere saber cómo se puede acceder a la consola de Linux), escriba el comando siguiente:

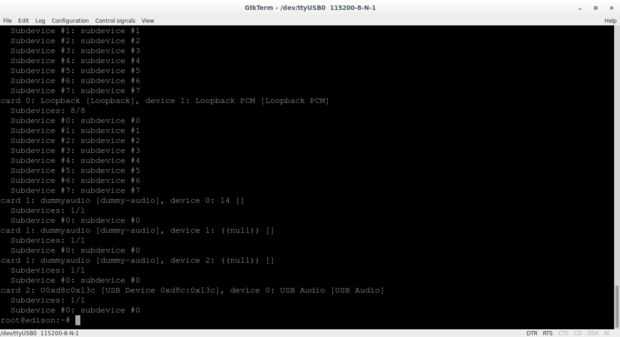

aplay -l
Nota abajo por lo que nombre el dispositivo tiene reconocido.
En mi instalación como "U0xd8c0x13c".

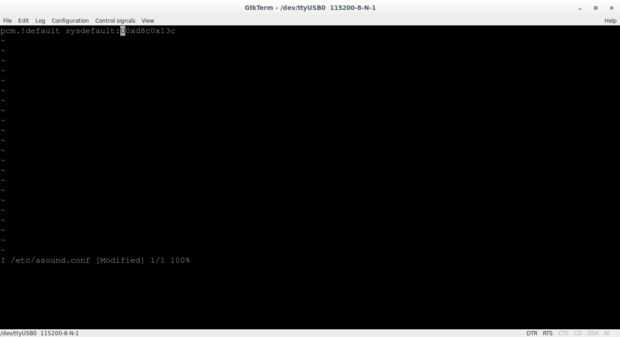

Abrir el archivo "/ etc/asound.conf" para editar con "vi"
vi /etc/asound.conf
Pulse 'i' para empezar a editar el archivo y escriba el texto siguiente con sustituido por su actual nombre de tarjeta de audio USB.
pcm.!default sysdefault:<your_device_id>
En mi caso, que sería:
pcm.!default sysdefault:U0xd8c0x13c
Esto debe configurar la tarjeta de audio. Para comprobar si tu tarjeta de audio USB se acostumbra como la tarjeta de audio por defecto, conecte los altavoces externos o auriculares a la tarjeta de sonido USB. Cuando se ejecuta el siguiente comando uno oirá hablar:
aplay /usr/share/sounds/alsa/Front_Center.wav
Ahora que la tarjeta de audio está configurado, usted tendrá que instalar el audio de puerto.
wget http://www.portaudio.com/archives/pa_stable_v19_20140130.tgz tar zxvf pa_stable_v19_20140130.tgz cd portaudio/ ./configure make make install

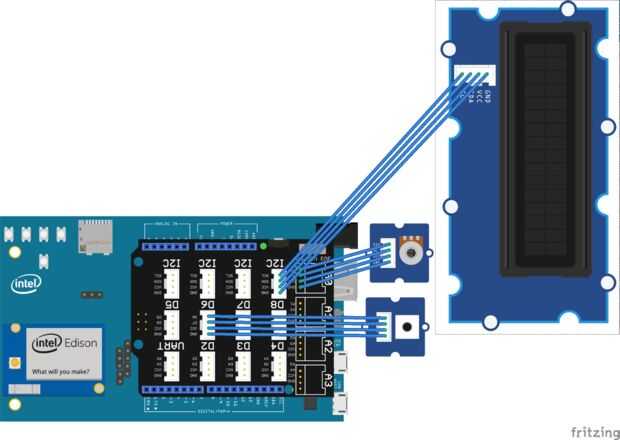

Conexiones de hardware:
Es necesario montar el escudo base de Grove en el Edison y a raíz de las conexiones:
Botón de Grove---> D6
Sensor de ángulo rotativo---> A0
I2C LCD---> Puerto I2C (cualquiera)
