Paso 1: diseño

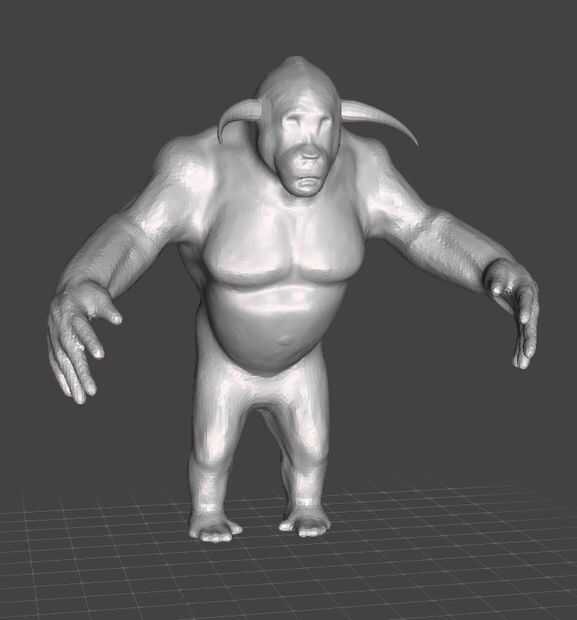

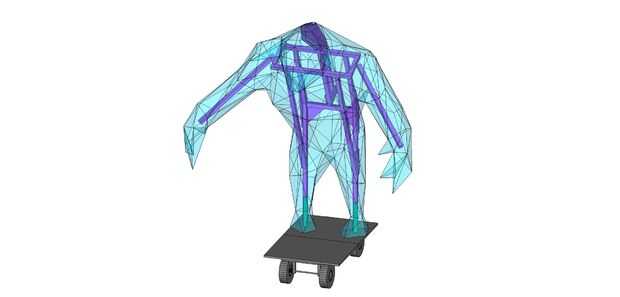

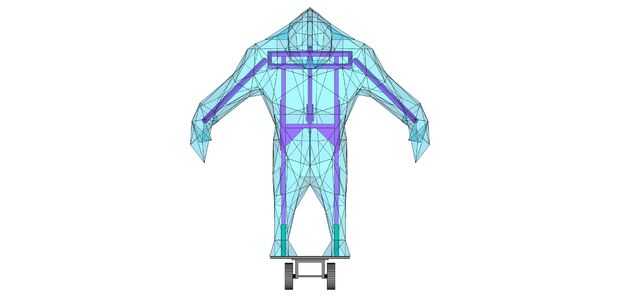

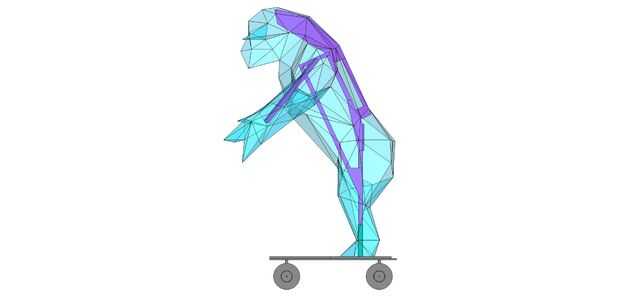

Chris ha diseñado un monstruo de la nieve, el Yeti, para simbolizar a todos preocupa a nuestro invierno y blues. El modelo 3D fue creado en Autodesk MeshMixer y luego Make 123D se utilizó para convertirlo en una serie de paneles que se podía cortar con el cortador láser. El modelo fue exportado a SketchUp donde Chris dibujó los planes para un esqueleto interno hecho de 2x2s para apoyar la piel de cartón. Todo el software utilizado es libre y también disponible en los equipos de YuKonstruct.
Algunas consideraciones de diseño:
- Por razones de seguros/responsabilidad, todavía limitada la altura de la efigie (cuando está lanzado en el fuego) a 8 pies. Esto es convenientemente el mismo tamaño que el interior de la furgoneta del cargo Chris, facilitando el transporte al comienzo de la procesión.
- La procesión de antorchas que lleva la efigie a la hoguera es un desfile largo de 2km sobre un camino helado a lo largo del Río Yukon. La efigie debe ser suficientemente ligero como para tirar/carry y lo suficientemente robustos para soportar a lo largo del viaje lleno de baches. También tuvo que ser fácil a tirar la efigie en el fuego al llegar a su destino final.
- Como la efigie iba a ser quemado en el campamento de Robert Service, sólo nos permitió utilizar los materiales que se queman lejos o podrían ser con seguridad barrió después del fuego (no hay plásticos u otros materiales sintéticos).
Notas sobre el uso del software para obtener el resultado deseado:

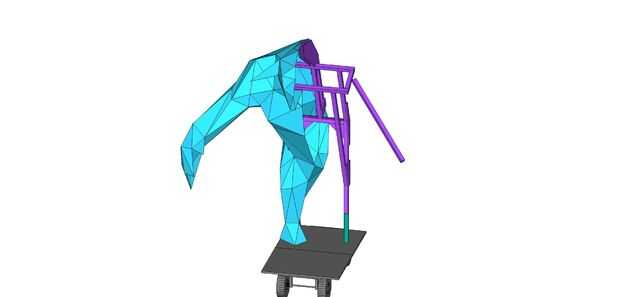

- Parece imposible conseguir 123D Make para generar paneles de forma simétrica, pero realmente queríamos simétrica. Hemos sido capaces de lograr un diseño simétrico utilizando primero hacer 123 para convertir el modelo en paneles y luego exportar el modelo de paneles. En SketchUp, dividimos el modelo por la mitad y reflejó un duplicado, antes de abrir en 123D hacen otra vez. Si importa un modelo altamente prefabricada de madera, de baja poli, Make 123D dibujará el panel bordes donde espera.
- La configuración que hemos utilizado en Make 123D fueron basada en la configuración del remache y modificado para requisitos particulares para acomodar más ancho, más profundo pestañas y agujeros lo suficientemente grandes para conectar cosas a mano.
