Paso 4: Marco Eggbot - Asamblea 1
La pieza de mdf tiene el mismo tamaño que el más pequeño pedazo de madera contrachapada y ~ 21 mm de espesor.

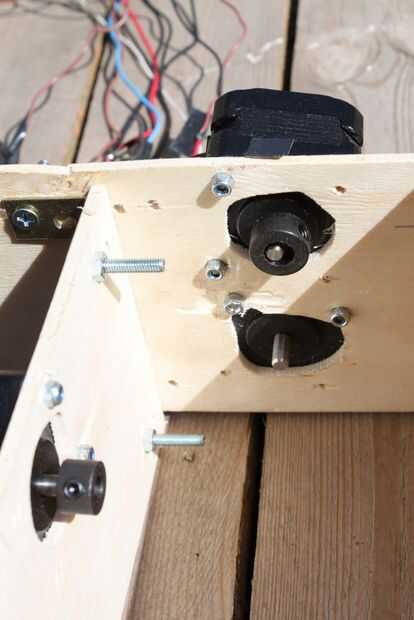

Taladré orificios múltiples en distancias iguales (aproximadamente) en el extremo derecho e izquierdo de las piezas largas para que yo pudiera tornillo las piezas más cortas entre ellos con algunos soportes (lo eggbot original como las ranuras para ajustar el tamaño continuamente, pero era más fácil construido con anchos de discretos). Taladré dos líneas de orificios en una de las piezas largas para dar el bot más estabilidad (lo eggbot original tiene tres líneas, pero pensé que esto era excesivo). La pieza con las dos líneas de wholes tiene orificios adicionales en su centro para unir los dos motores paso a paso encima de la otra. el pedazo corto también tiene orificios para conectar el motor paso a paso en aproximadamente la misma altura que el motor superior de la tabla larga (por cierto, no hay razón, que he colocado el sesgo de los motores, es justo mi estilo de trabajo descuidado ;-))

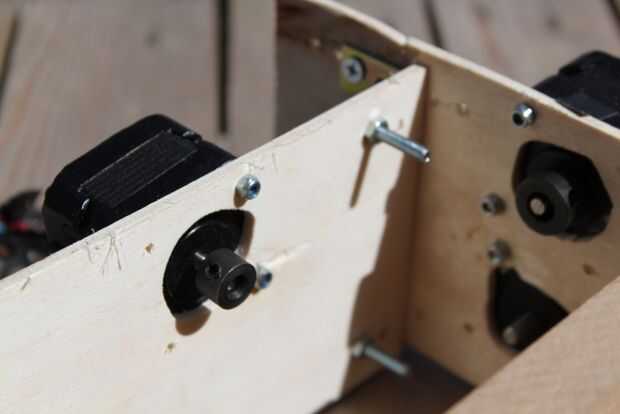

El tablero de mdf tiene un agujero (~ 4mm de diámetro), que se coloca en el centro del motor de la pieza de madera de pequeñas capas (ver foto 1)
los soportes se unen a las piezas pequeñas en la altura de las filas de agujeros.

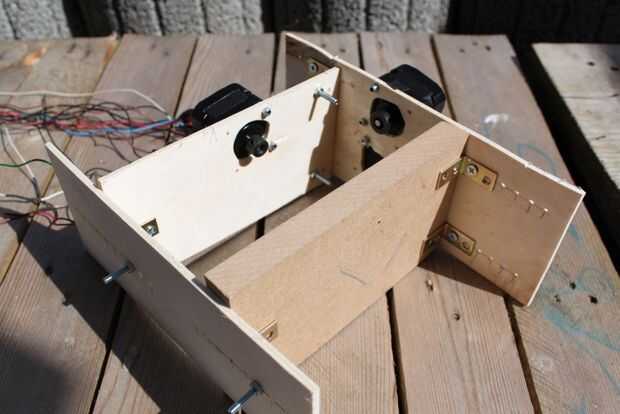

Después de montar los motores a las piezas de madera contrachapada atornilladas todas las partes.
