Egor V.2 - Robo-Animatronic (7 / 13 paso)

Paso 7: labios.

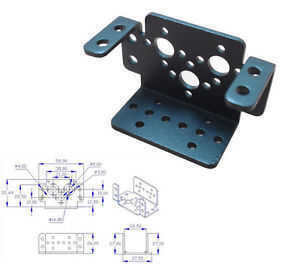

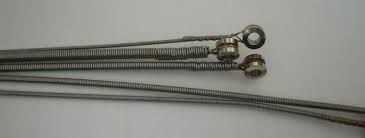

Fije 2 micro servos (5.1) en cada lado del soporte cabeza media (soportes de robot multifuncional de aluminio atornillados hacia atrás) un servo aquí >] [< aquí (5.2). Estos motores impulsarán los labios. Para hacer que los labios tomar una tira de largo 18 hoyos meccano (5.3) y conecte el alambre de cobre amarillo bloques (5.4) a la mitad y cada lado fije con plástico termo negro (5.5). En el extremo de cada toma del bloque un pequeño resorte de una clavija (5.6) y colóquelo sobre el extremo del bloque (con retracción de los labios en su lugar) tomar la cuerda de la guitarra (5.7) y cortarlo a la medida usando los dientes como una licencia de guía un montón de repuesto en cada extremo para que pueda jugar con conseguir el ajuste justo antes de fijar cada extremo al marco con miliput. Tome un hilo de pescar grueso (5.8) y pasarlo a través de los brazos de los servos micro, a través de los bloques de cobre amarillo y asegurar que el labio superior con un nudo. Fije con miliput (utiliza corchetes del metal en la foto pero ya mantienen deslizándose a lo largo de la cuerda de la guitarra). Use el mismo conjunto para asegurar el labio inferior en el soporte inferior de aluminio L quijada (5.9) y asegure con termoplástico. Coloque un servo de mirco en la parte inferior de la mandíbula inferior con dos pernos y termoplástico. Tome un conector de cable de bloqueo de latón y fíjelo a la mitad de la mandíbula inferior (por debajo) de miliput uso para asegurar su lugar. Instale el cable del brazo del servo a través del bloque de latón y coloque en el labio inferior con un nudo y seguro con miliput.

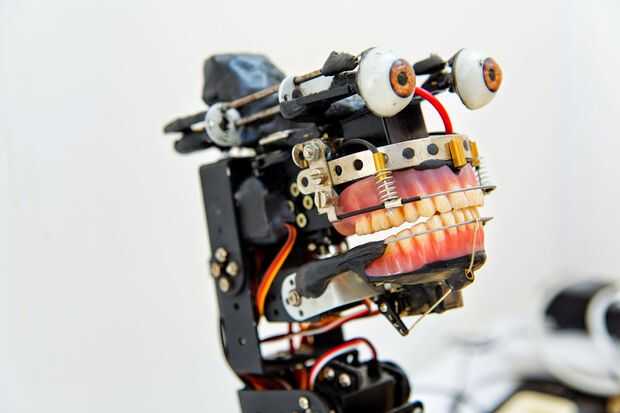

Esto completa las funciones de labio, ver prueba de vídeo y fotos del conjunto terminado.
