Paso 9: Compuesto de chanchullos de ángulo
Los paneles laterales del paso anterior son en ángulo con respecto a otras, que hicieron mi vida realmente complicado. Fue dejando parte de lo que quería jugar con la computadora y fabricación digital tomar el relevo en la parte de matemáticas de las cosas, donde se realizan muy bien. Pero todavía resultaba enormemente complicado, ya que el modelado paramétrico tiene ángulos que 0.0000 grados etc. para aparearse correctamente los componentes de un conjunto. Que necesitaba hacer para asegurarse de que todas mis piezas encajan justo.

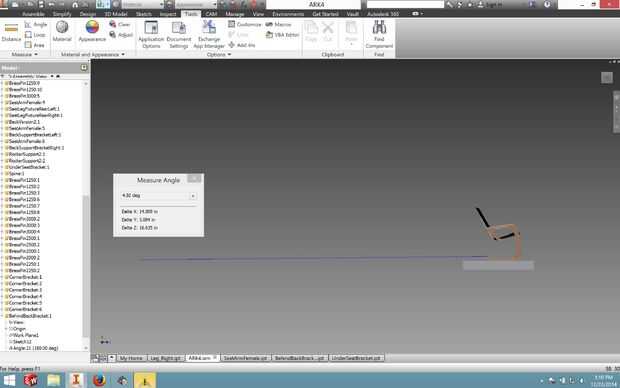

Los ejes de balancín fueron ángulo de 2 grados con respecto al plano de centro o 4 grados entre sí. Solo basta con darle a la silla un aspecto dinámico. Agregando a eso, las patas eran cada extendidas hacia afuera en 8 grados. Añadir a la pila de varios ángulos entre las articulaciones y se convirtió en realmente peludo para intentar averiguar lo que necesitaba para hacer el asiento y en el orden que tiene sentido para mi montaje del Inventor. El problema con el asiento y el respaldo era que tenía 20.000 + facetas triangulares, pero ninguna geometría de referencia, dejar solo los chanchullos de ángulo compuesto proyectando sobre él.

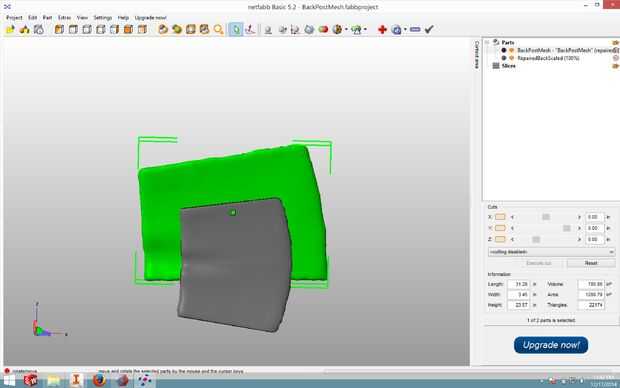

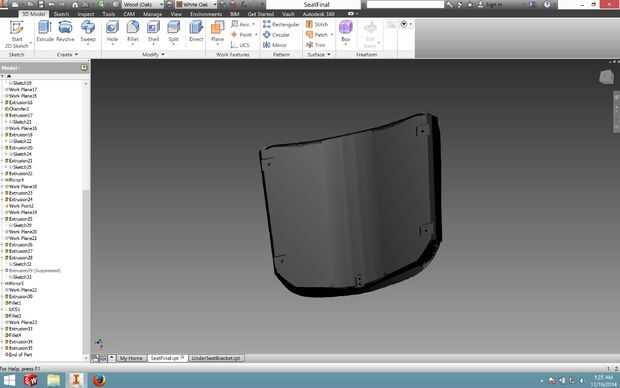

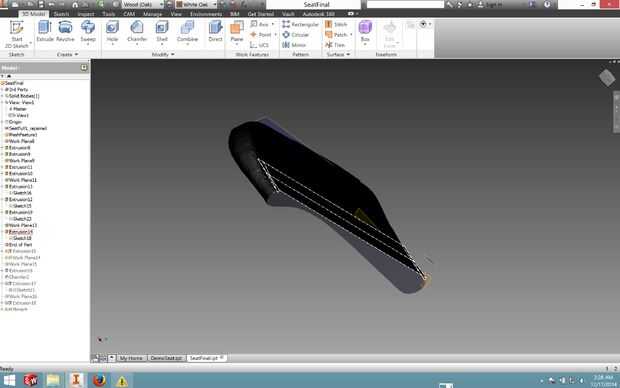

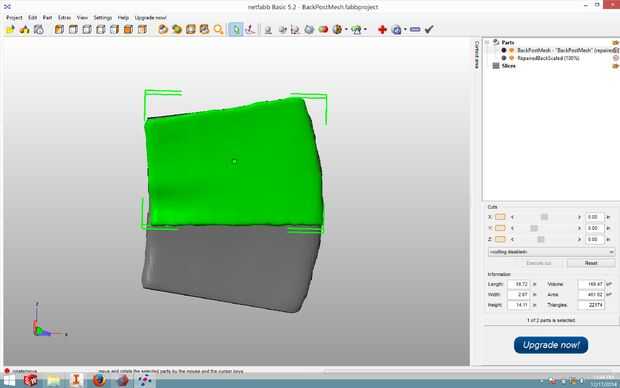

Así que poco a poco trabajado a través de este paso mediante la primera importación de mis últimas capturas del asiento y la espalda. Yo les emparejados en escala a los que escalar de las capturas de 1/4-scale, ya que encajan perfectamente. Una vez más, me trajo estos a través de todos los programas y luego en Inventor como un sólido. He creado algunas referencias básicas que eran lo mejores que podría llegar al centro y la parte inferior y sólo se fue de allí. Se ha añadido material en algunos lugares para crear una superficie limpia, bien definida para sustituir una malla y corte material en otros lugares para dejar limpia geometría. En ambos casos, fui extrapolando en tiempo real a qué herramienta CNC a formas estaba haciendo y no preocuparse con bordes descuidados que serían fácil de limpiar con la mano como consumará las piezas.

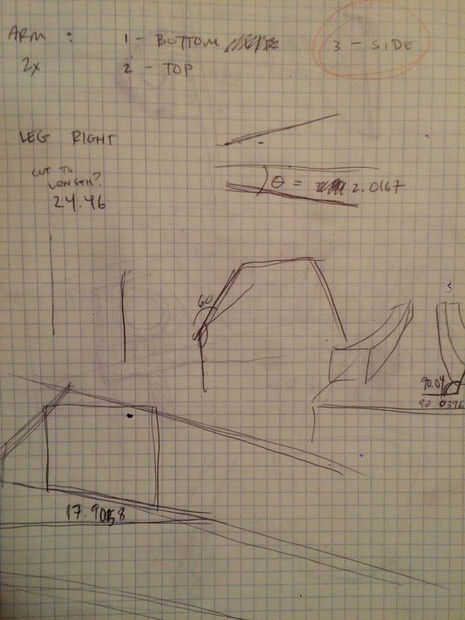

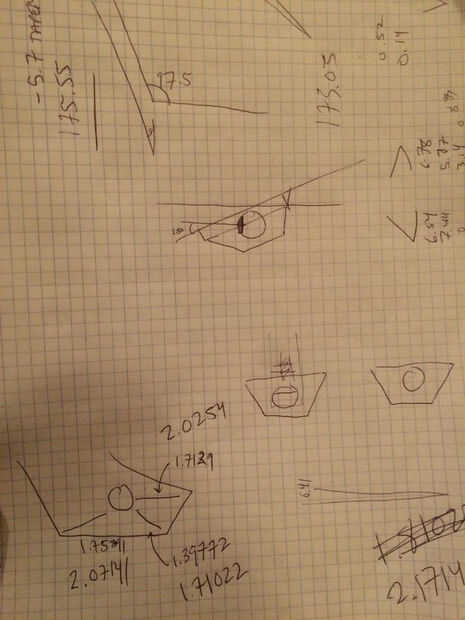

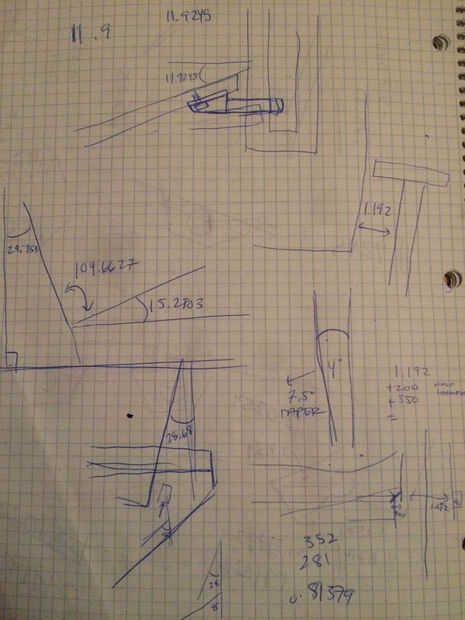

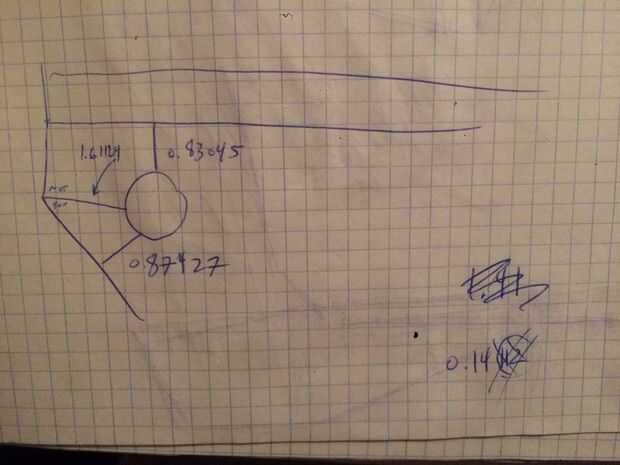

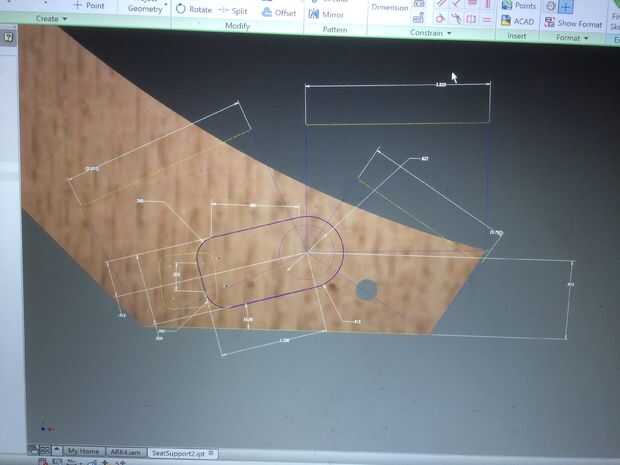

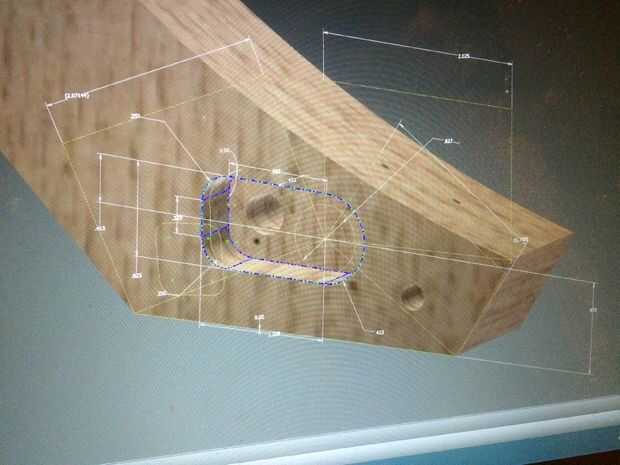

Antes de ir completamente loco en el modelo, hice un asiento simulacro realmente áspero de extrusiones de plan justo para sólo ver lo que los ángulos compuestos añadir hasta para ciertas referencias, que por eso me ven garabatos decimales extremadamente largos para los ángulos... Para que estos números que pude tomar en mi propio modelo, modificar mis propios ángulos y entonces probar el sistema completo en el modelo. Con el fin de asegurarse de que era perfecto, dejo que el flotador de dos piernas aparte, limitado por referencias artificiales entre sí: en realidad que están limitados entre sí a través de la sede. Pero había acoplado a la silla y la medida las distancias proyectadas en los brazos del contrarios y creó la geometría de referencia que sustituye las limitaciones artificiales que establecer para mantener las cosas en su lugar. Puedes ver los fragmentos de este loco proceso en las fotos de este paso.
Al final, este extraño proceso iterativo me dejó con una serie de planos de referencia y ángulos extraños, pero todo cabe justo. Incluso el Inventor era feliz. Estoy seguro que esta no es la mejor manera, sin embargo. Por favor, por amor a algo que encanta - compartir flujos de trabajo mejor conmigo si los tienes!!!

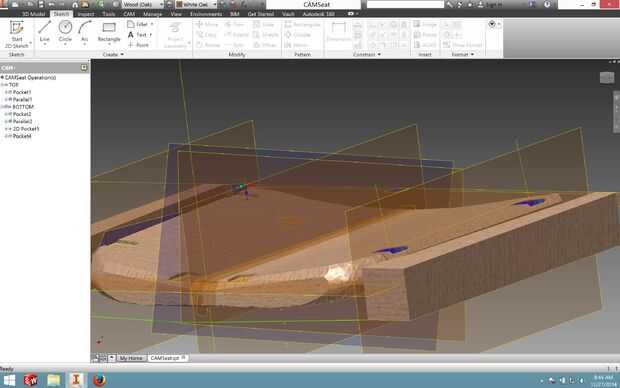

Todos estos ángulos loco eran muy adecuados para un proyecto de la CNC, ya que pueden ser "fácilmente" hechos por un equipo. O por lo menos, la máquina no duro un tiempo con 45 grados que hace con 14,66457 grados, en la mayoría de los casos. Especialmente con el DMS que tiene 5 ejes, ángulos compuestos y referencia complicada geometría es fácil de hacer.
