Paso 10: Diseño de soporte de Custom CNC'ed
He estado queriendo trabajar alrededor de los soportes de metal para muebles... Sin embargo, esta aplicación fue tan transparente con el concepto que incluso no noté que lo estaba haciendo. Consideran algunos de los soportes y tan temprano se esfuerzan por incorporar geometrías de molde de bastidor de arena. Bastidor es grande porque usted puede hacer múltiples sin residuos de un patrón, pero en la escala que necesitaba, CNC terminó siendo un proceso más sencillo.

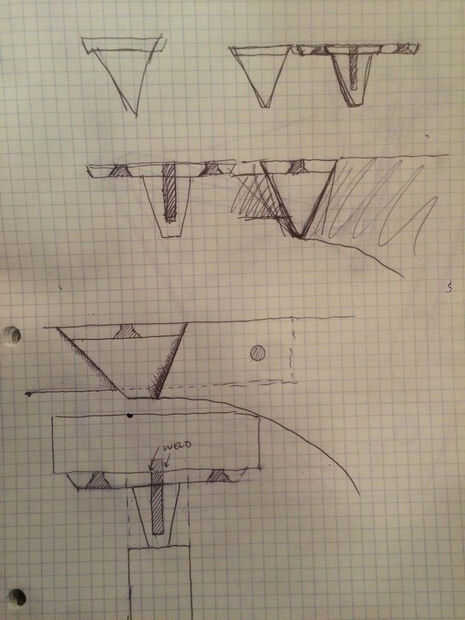

En los bocetos, estoy intentando encontrar formas visualmente agradables que relaciona con las otras formas en el diseño. Decidí usar insertos de latón enroscados en la madera como soporte para tornillos de máquina para sostener los soportes. He utilizado pisos y tornillos para unir los diferentes soportes. Los diseños también están tratando de incorporar la geometría de referencia para el mecanizado en el formulario para el diseño. Mediante la adición de una superficie que sea paralelo o perpendicular a un ángulo clave que necesitaba para la máquina, evitaba tener que hacer los bloques de ángulo especial para mí.

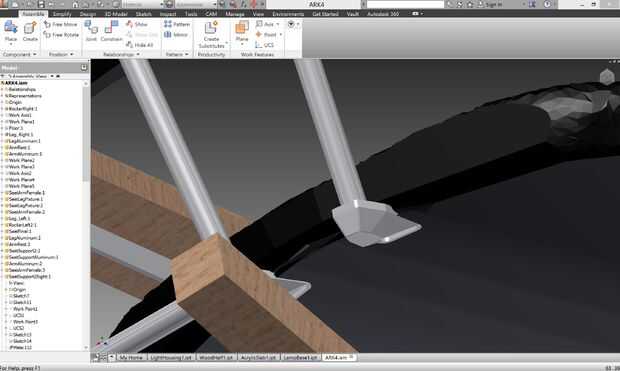

Busqué crear restricciones mecánicas simples - y concentricidad es tan buena. Círculos son fáciles de la máquina y automáticamente darle X Y registro de piezas en una sola característica. Esto también me ha permitido coincidir con los diámetros de las piezas CNC que estaba diseñando para tubería que compré de McMaster para conectar los ejes de balancín y el asiento hacia atrás. Significaba también que necesito para usar el torno Haas, así como el molino CNC del proyecto - una desviación mucho tiempo y divertida. Totalmente la pena, por supuesto.

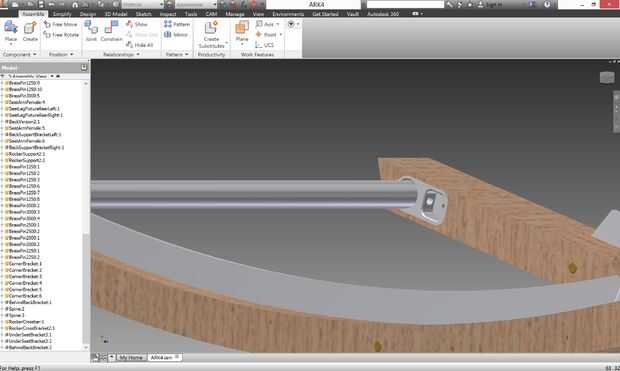

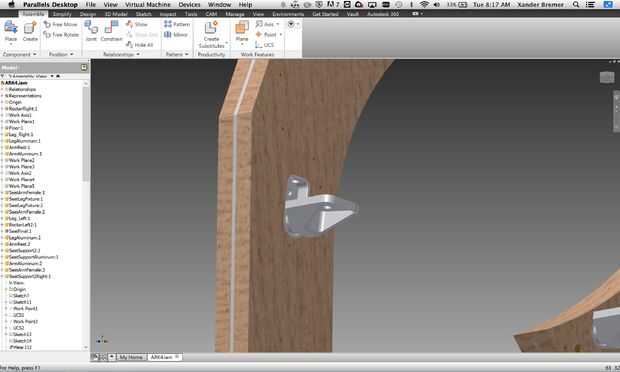

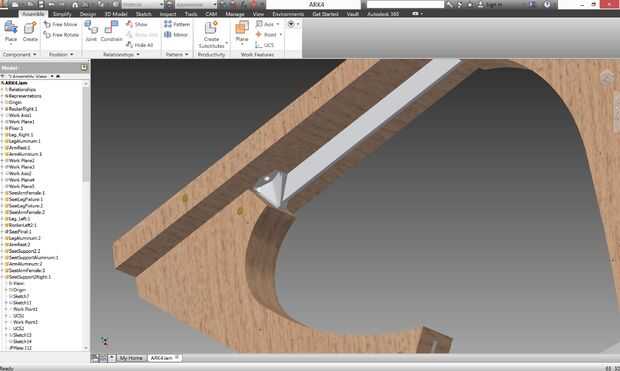

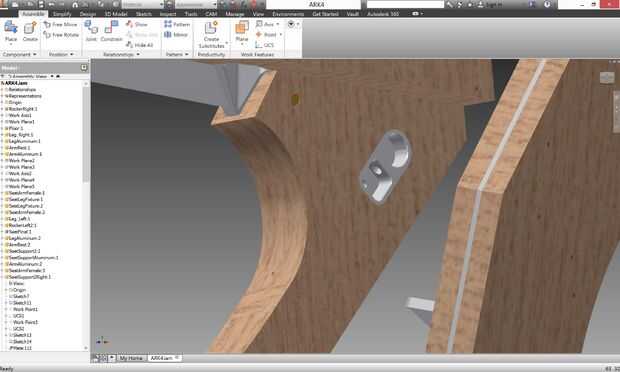

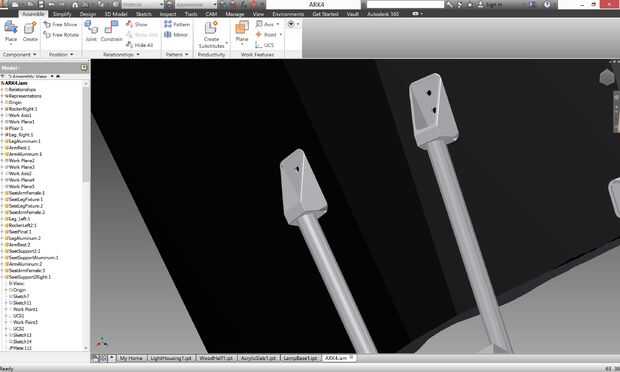

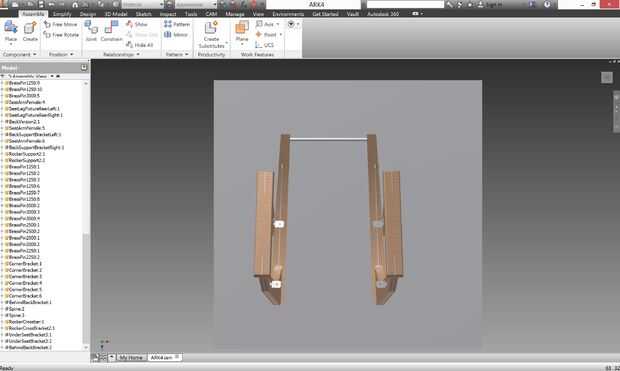

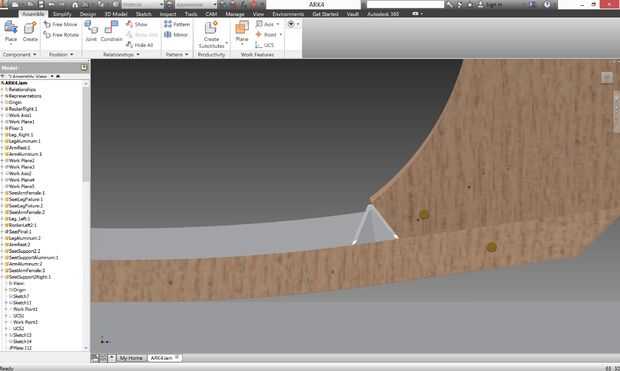

Todos mis diseños se realizaron con el CAD para mi los sujetadores en la siguiente pantalla, para asegurarse de que todo iba a caber justo. Para mí, moviéndose rápidamente hacia adelante y hacia atrás entre "tuercas y tornillos" pensando y diseño conceptual o estética realmente me ayuda a establecer la conexión más limpia entre mi intención del diseño y las formas de que crear. Su un flujo de trabajo realmente literal entre forma y función.
Mi objetivo era no que los soportes de gritar hacia fuera. Están sin duda presentes - ni oculta ni celebró. Pero quería darles mi atención de diseño completo, agradable y sutil.
Con los soportes de acabado, mi geometría fue trabada con éxito en su lugar, y estaba listo para comenzar la fabricación.
