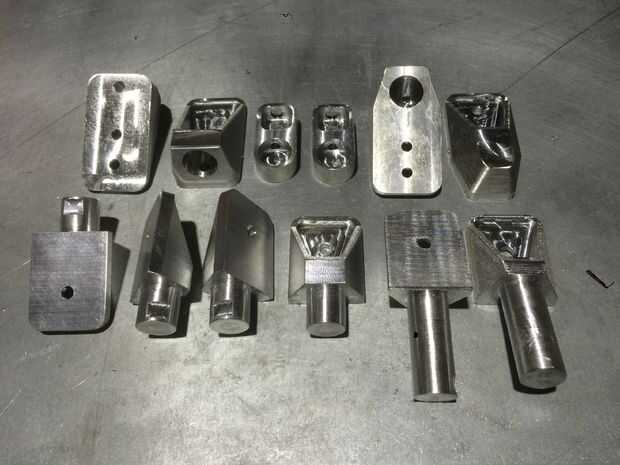

Paso 20: CNC fresado los soportes restantes

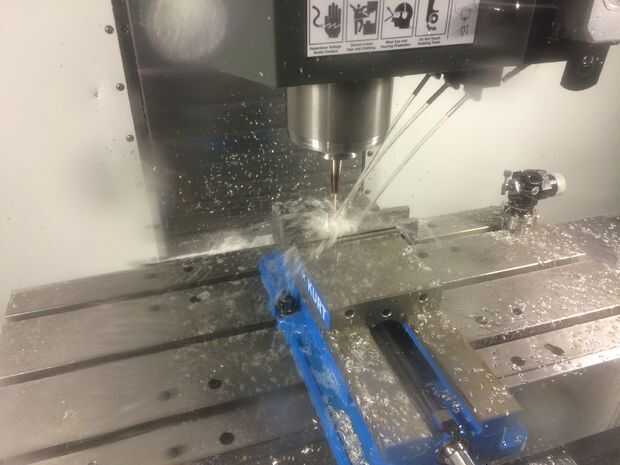

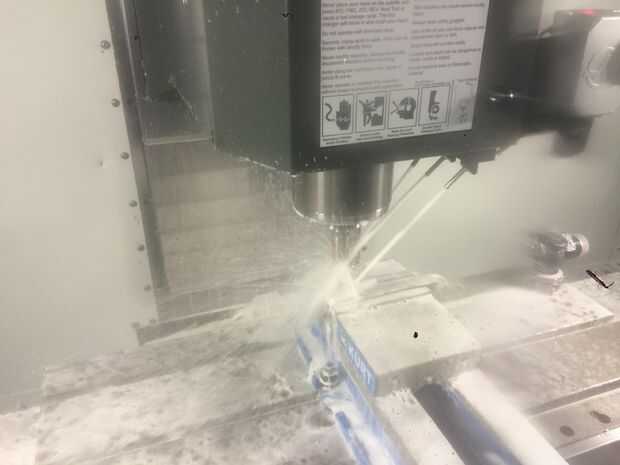

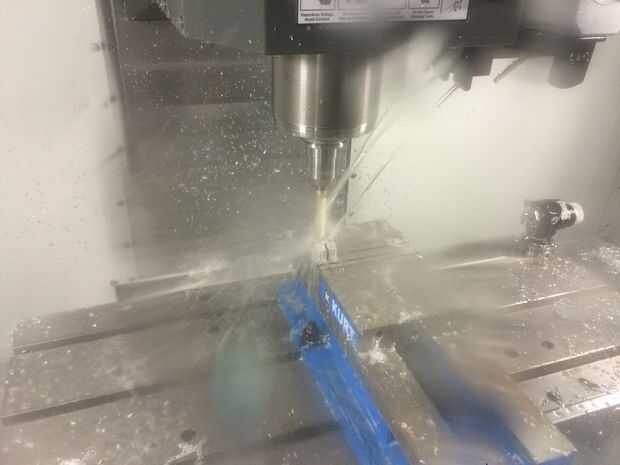

La última parada en mi viaje como el fresado vertical de 3 ejes Haas de mecanizado. Mi pan y mantequilla. Fue un placer bien han tratado con el controlador Fagor meticuloso en el DMS, envuelto mis ensayos en el torno Haas, y manivela sólo las partes en el molino.
Tomé muchas fotos del proceso, así que voy a sobre todo que lo hagan hablar. Voy a añadir un par de cosas, sin embargo.

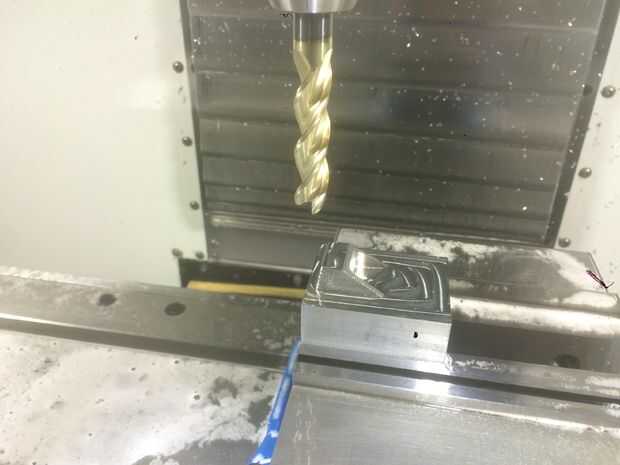

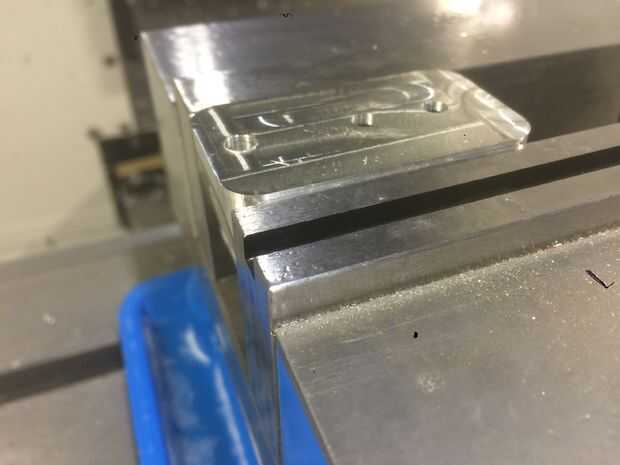

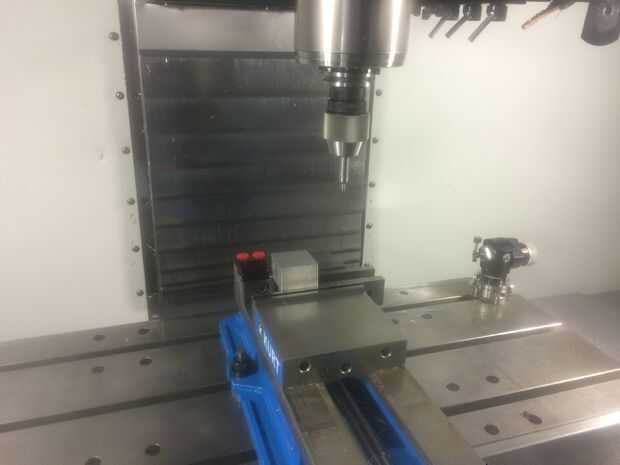

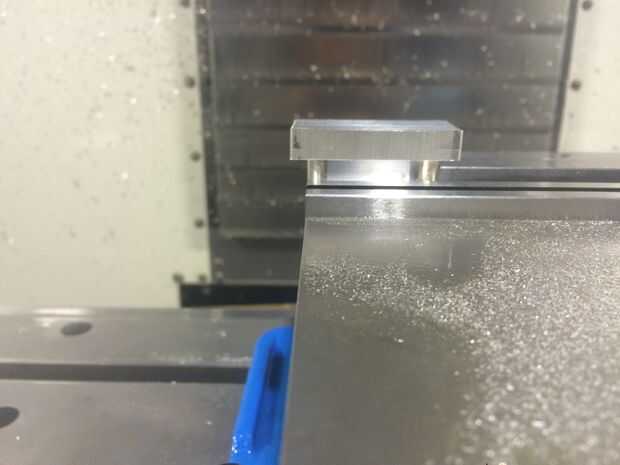

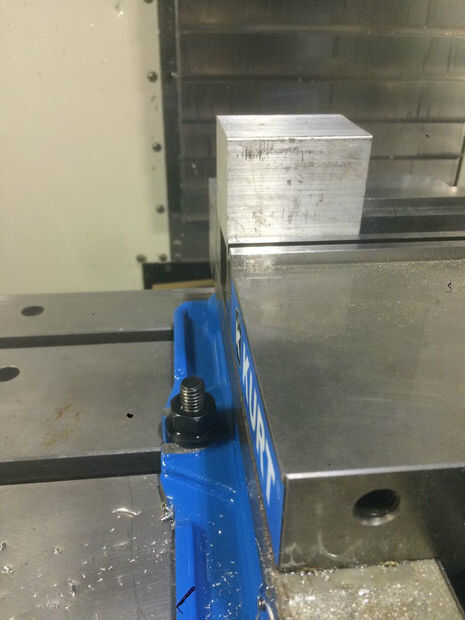

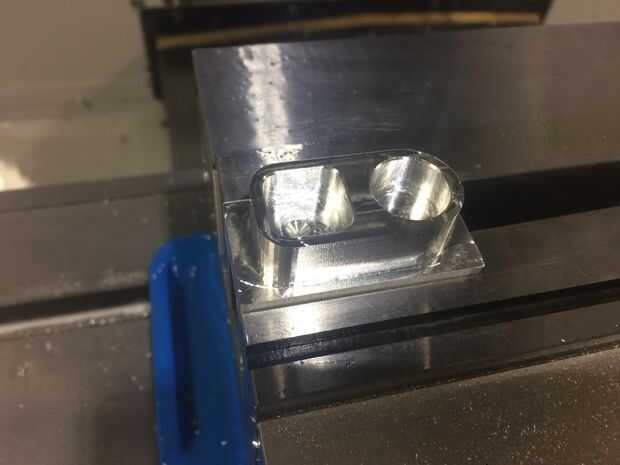

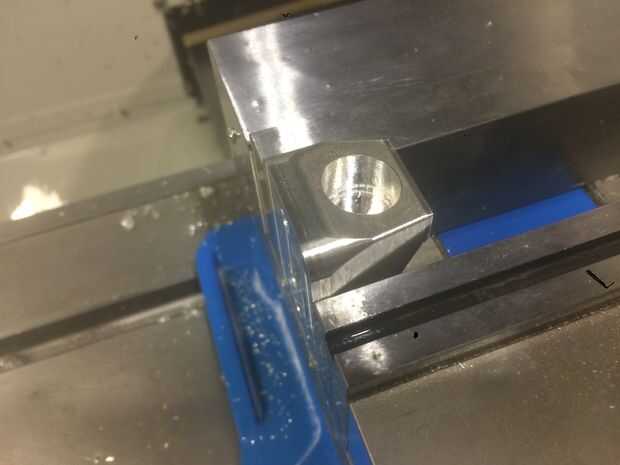

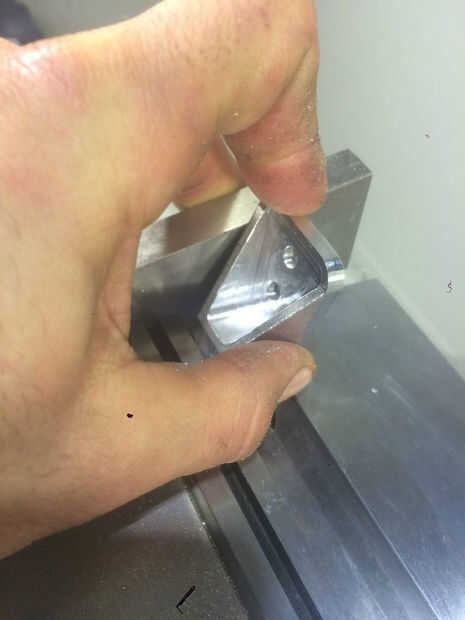

Un protector grande con tantas partes como que necesitaba hacer en el molino (creo que 20) era utilizar el borde de la mordaza como una referencia para mi coordenada X-home. Manteniendo un paralelo al borde de la mordaza y presionando cuidadosamente mi material contra él, podría conseguir un altamente repetible valor X de cero al igual que con una parada de tornillo de banco, excepto que no tenía que preocuparse de chocar contra una parada de la prensa - que no tenía ninguna habitación para evitar algunas de mis trayectorias de herramienta. Estoy seguro de maquinistas en todas partes estan rodando en sus tumbas.

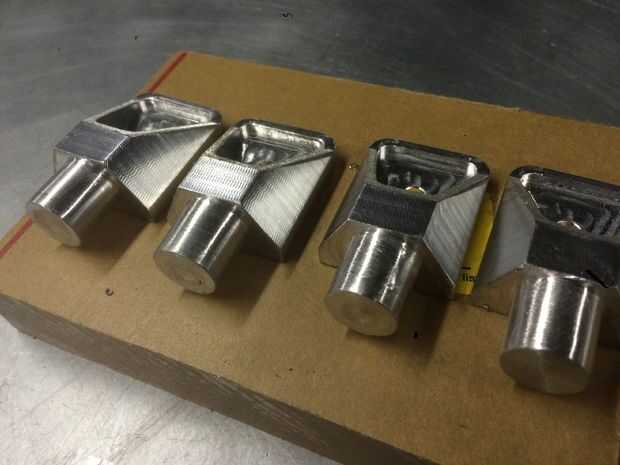

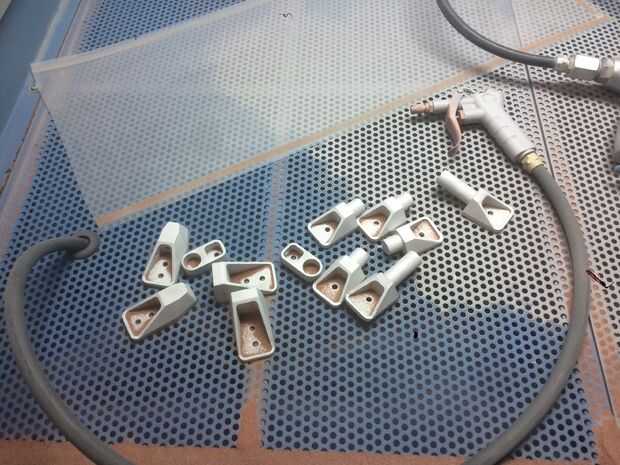

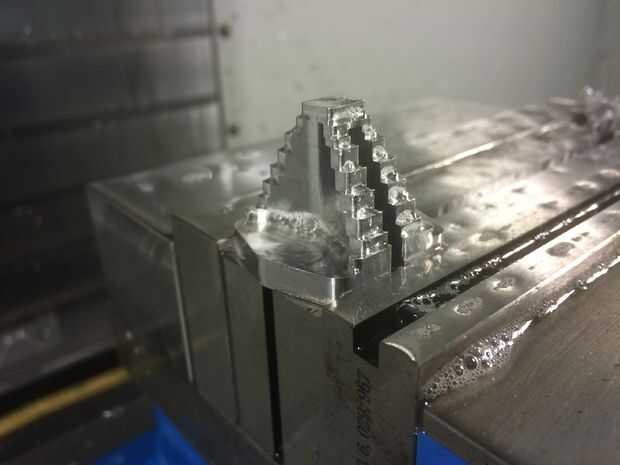

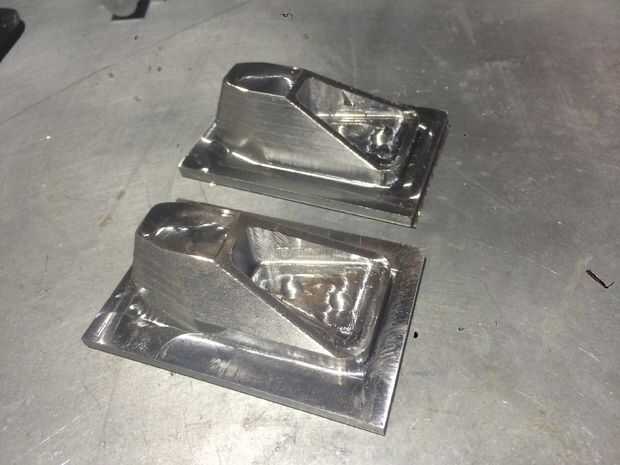

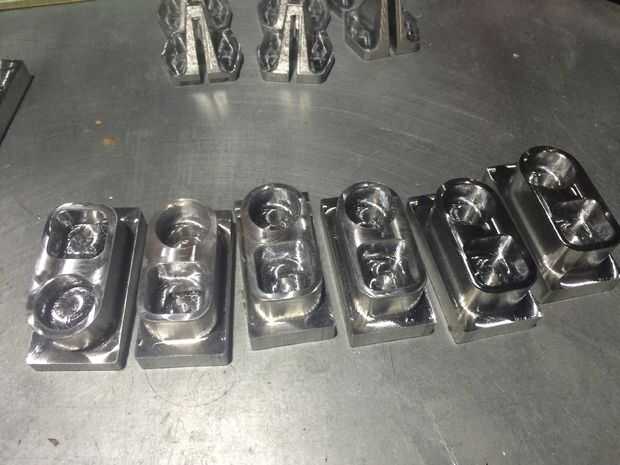

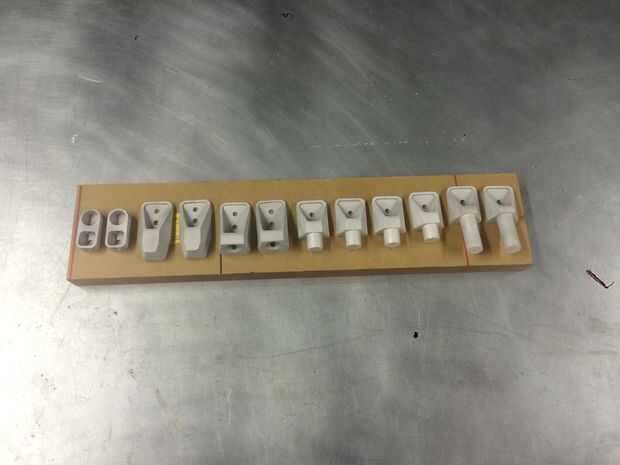

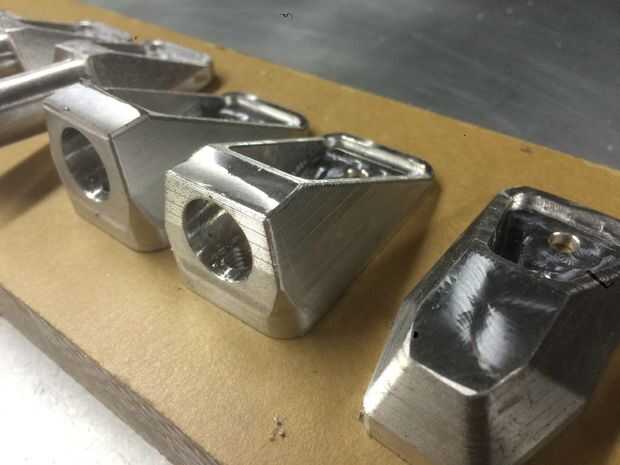

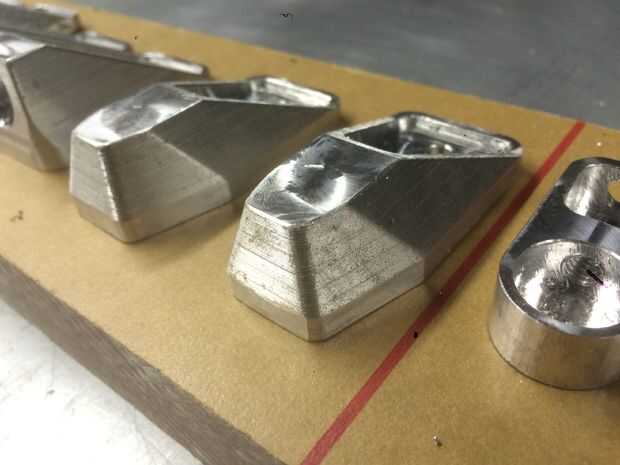

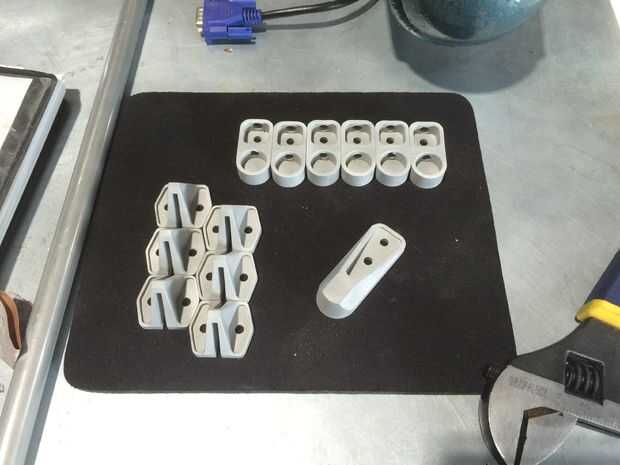

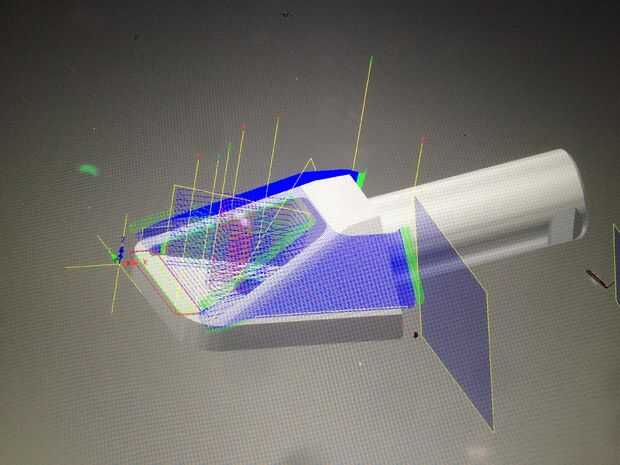

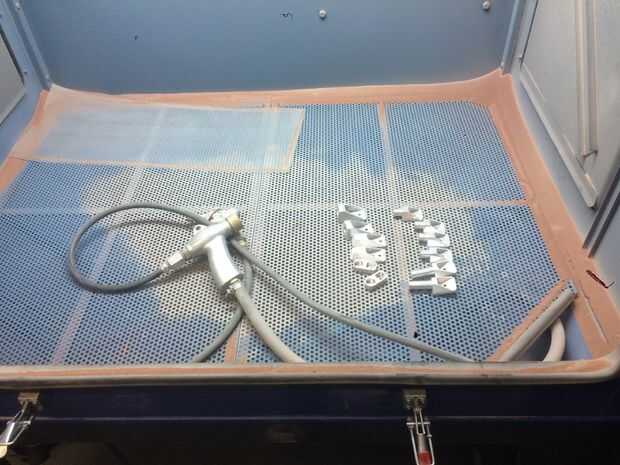

En general, solía un ancho de paso de 0.005" con una fresa plana cualquier superficie angular de la máquina muy rápido. Una fresa esférica funciona siempre en cuestiones de altura con tangencia poniendo la parte inferior de la herramienta por debajo de una superficie dada, no tengo sitio para los chanchullos. Haciendo todo con un ancho de paso de muy pequeña, chorreo de arena hicieron las marcas casi invisible. Pero para un ojo entrenado, hay todavía allí, y entonces sólo pone de relieve una característica genial de la silla - custom CNC fresado hardware!

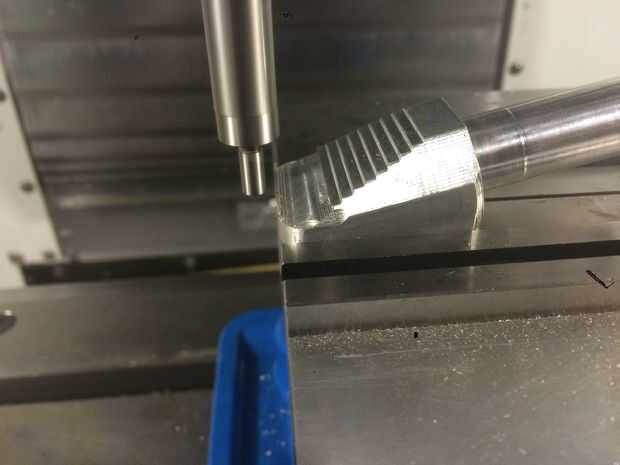

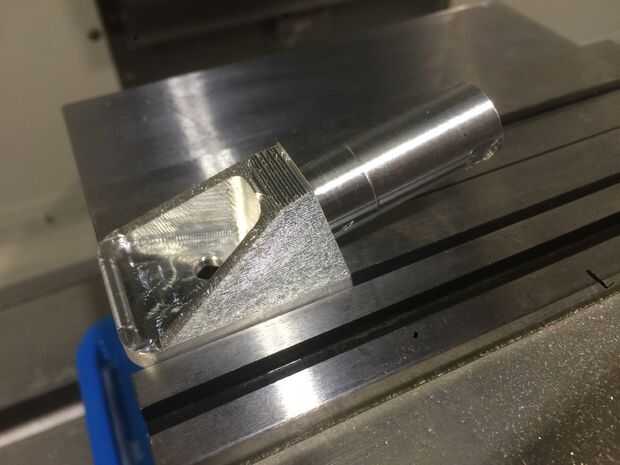

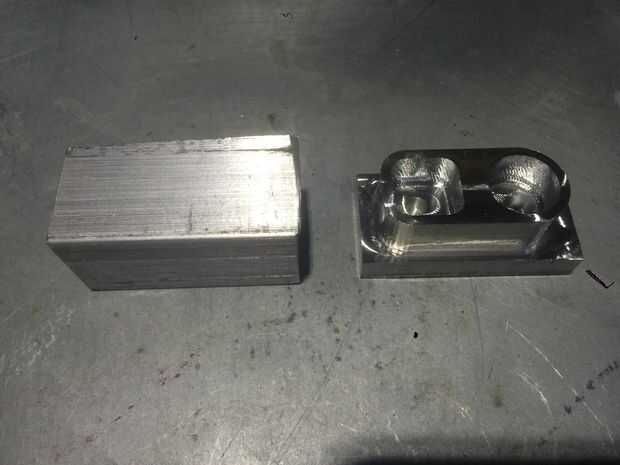

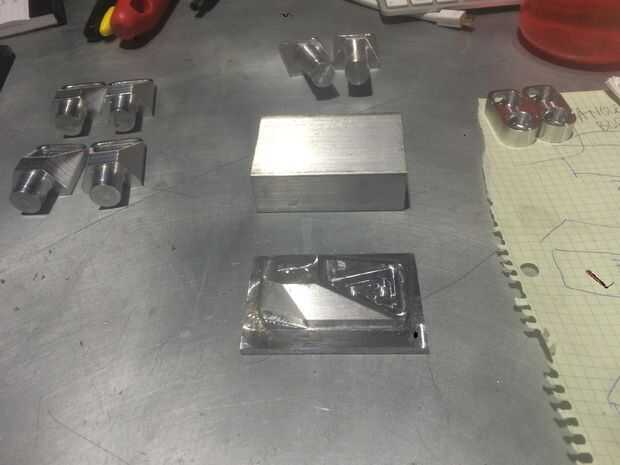

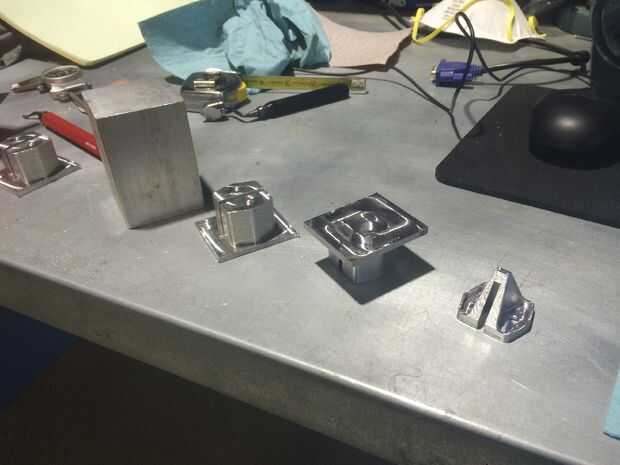

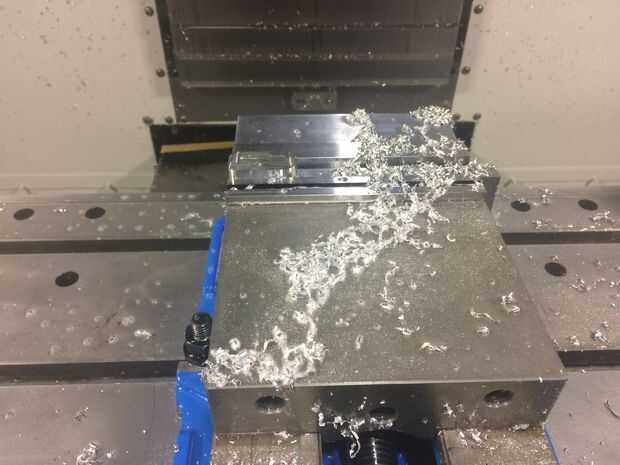

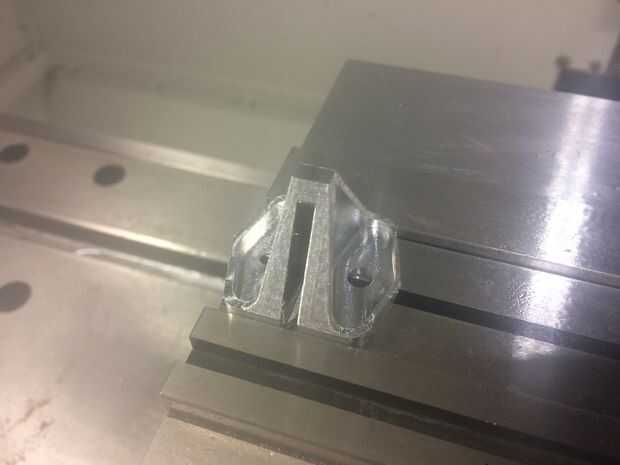

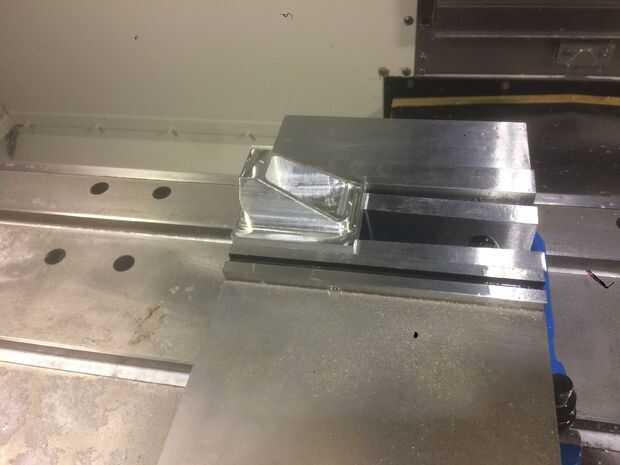

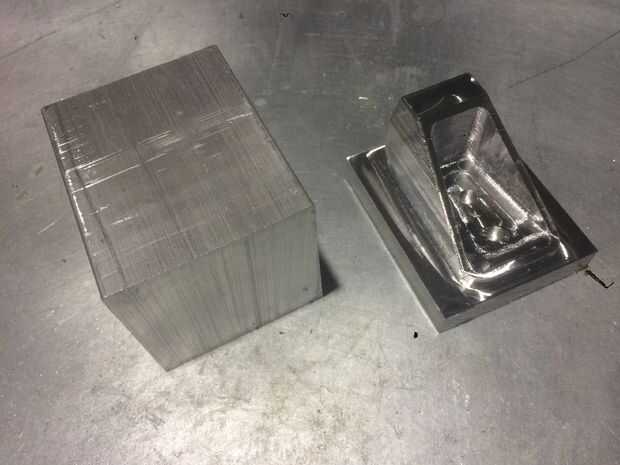

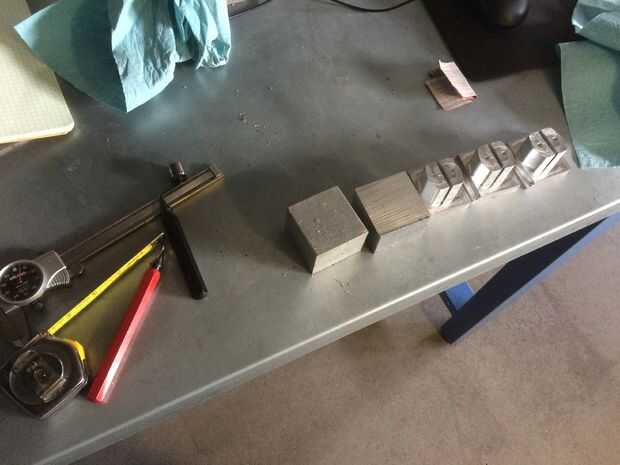

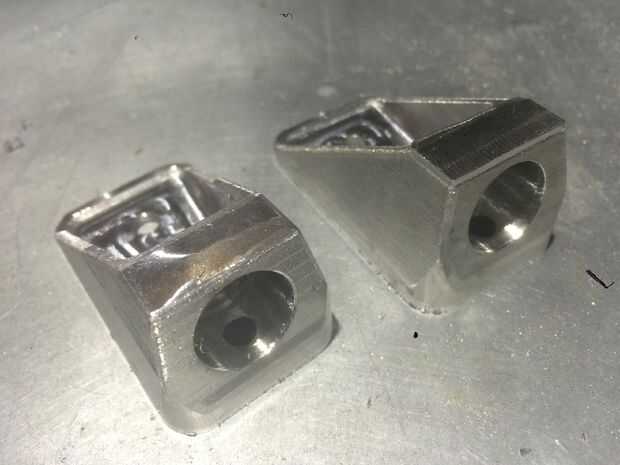

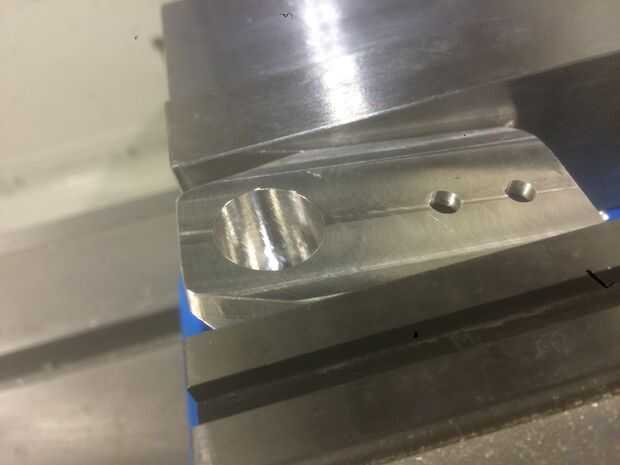

La parte superior de mi parte de la población del molino y crear referencias limpiamos de mi parte dentro de la acción, por lo que pude voltear y lejos a la izquierda sobre stock en la parte trasera de la máquina. Con el mecanizado de ángulo ancho de paso, también creé referencias para ángulos de raros que mi diseño. Estos ángulos se convirtieron como bloques de ángulo integrado.

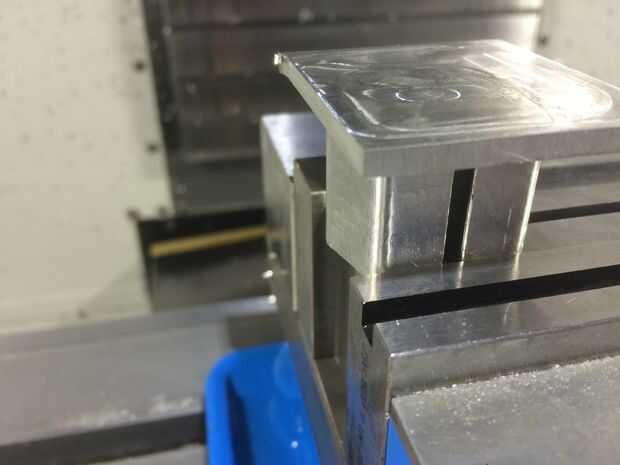

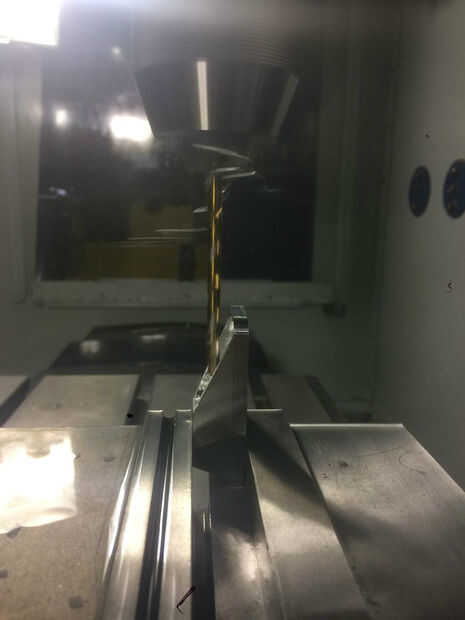

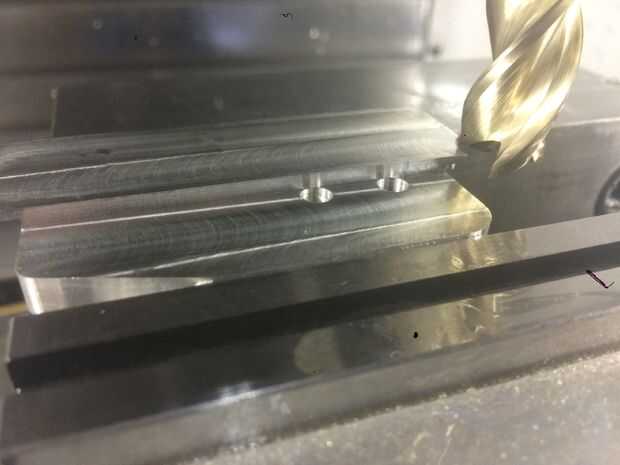

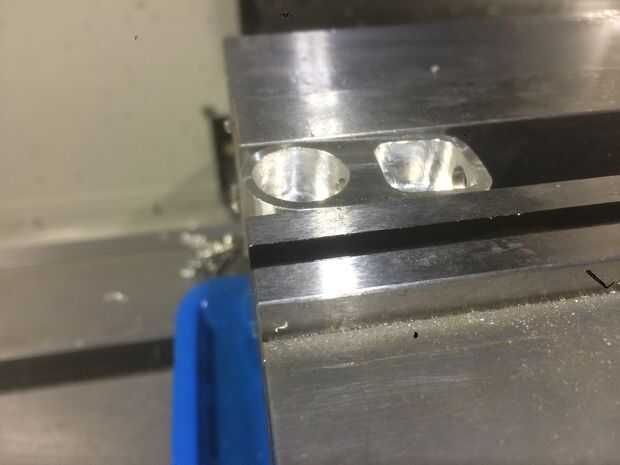

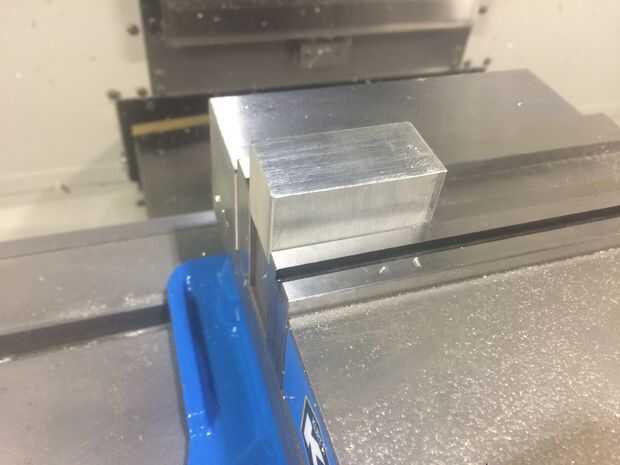

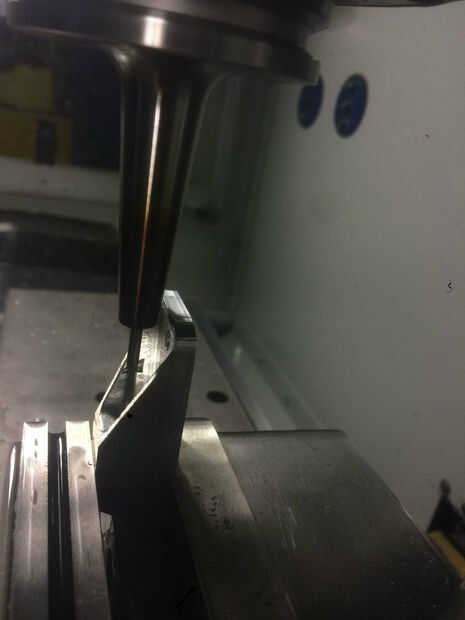

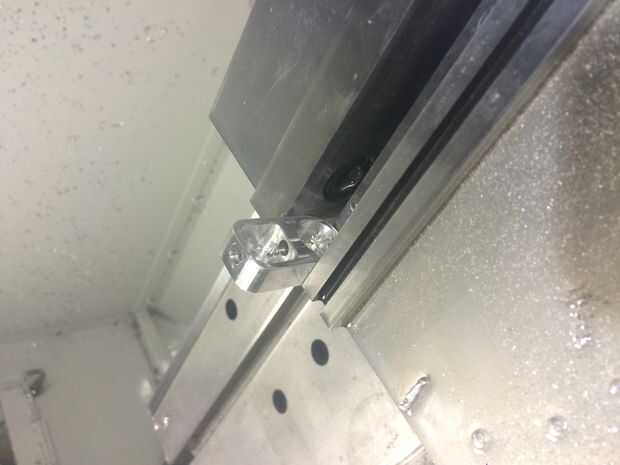

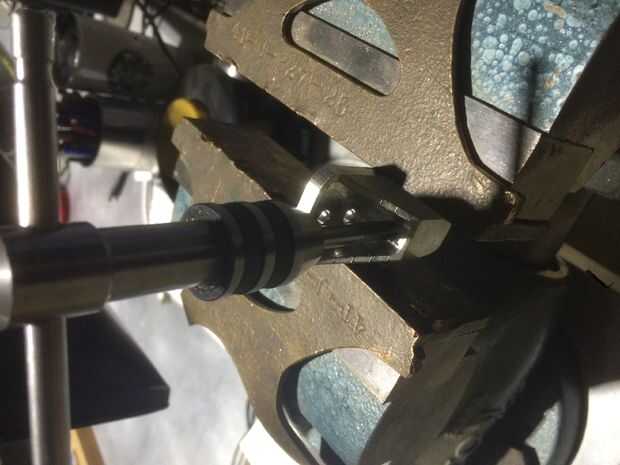

El último truco que utilicé era utilizar paralelismo exacto trabajado a máquina para cambiar la altura Z de cero mi trabajo del sistema de coordenadas, para poder intercambiar un paralelo, el desplazamiento se aplica a la máquina y ejecute el programa siguiente. Todas mis partes tenían sistemas de coordenadas en la parte inferior izquierda la parte posterior de la parte, que hace realmente rápido a cambiar piezas con casi el mismo sistema de coordenadas. Excepto los taladros angulares, que en un lote al final, ya que opté por referencia de una manera diferente... Te deje ahora y más adelante escriba el Instructable. Este paso está cerca de ser uno como es.
