Paso 5: capturas 3D y modelos sólidos
Empecé a mover captura 3D de malla a modelos sólidos de Inventor en el primer proyecto de mi residencia. Este flujo de trabajo se ha convertido en muy cómodo y eficiente después de alguna práctica. No entraré en los detalles otra vez de aquí, pero si usted está interesado en sumergirse en las malezas, Compruebe hacia fuera el Instructable cómo he creado aquí. Entra en detalle sobre cómo pasé datos malla capturadas a través de diversos softwares en Inventor para que yo pudiera hacer mecánica cuenta en él y finalmente la máquina CNC en el DMS.

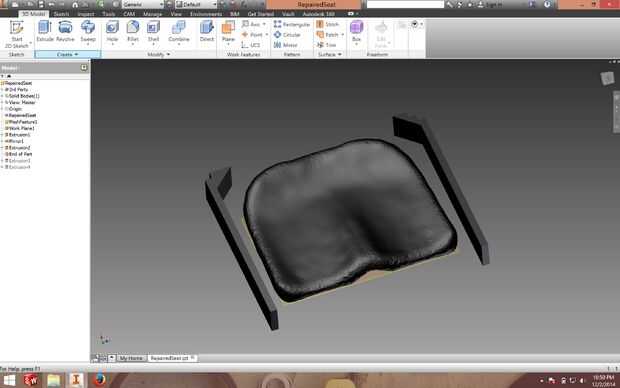

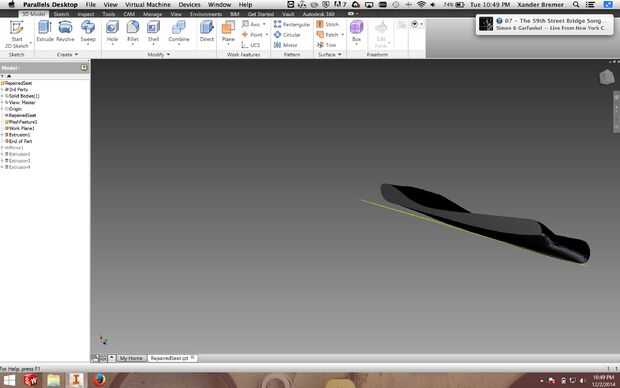

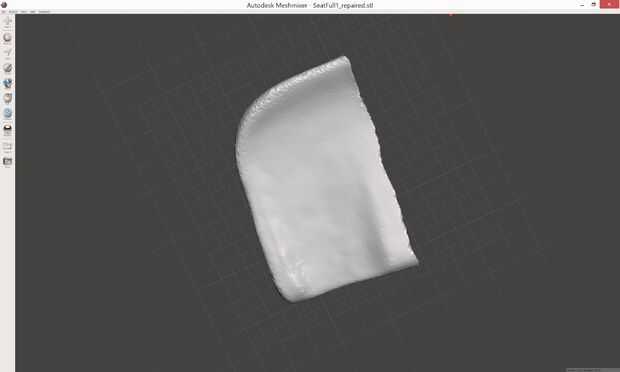

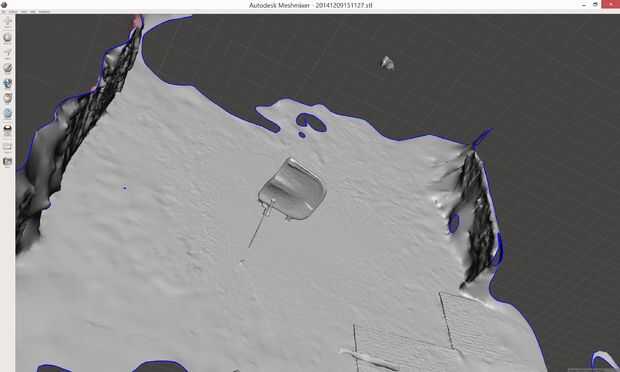

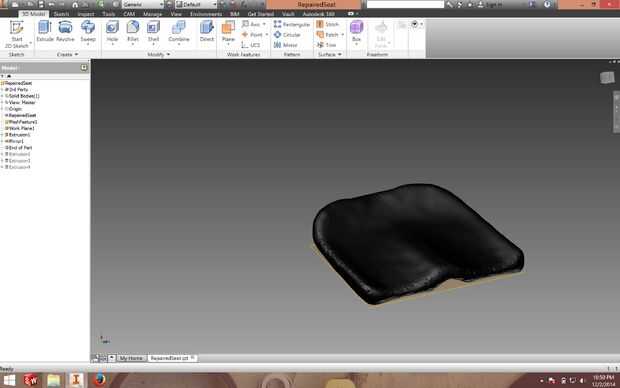

Este paso muestra algunas imágenes de cómo he trabajado con los datos de captura de bruto (que incluyen incluso las alfombrillas de goma! ¡ Agradable!). Divide la malla por la mitad alrededor los mejores datos de calidad, suavizan los contornos y reduce la cuenta de la faceta. Luego exportado, interferido en otros programas, escala hasta el tamaño completoy traído en Autodesk Inventor HSM.

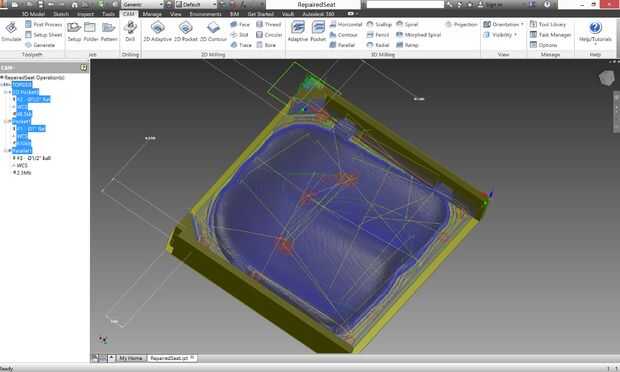

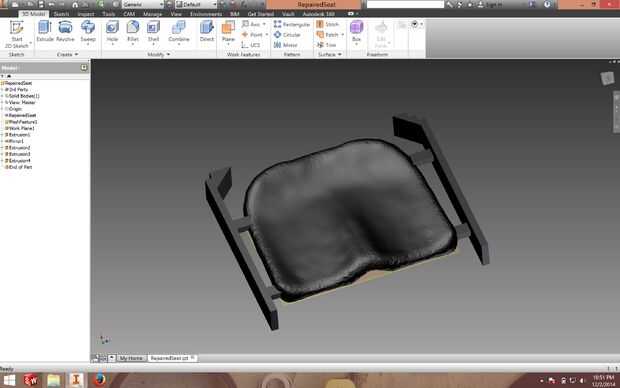

Allí, pude crear un centro de referencia realmente limpio y añadir referencias, fichas y material común para elaborar trayectorias de herramienta CNC. Con este modelo de tamaño completo, yo estaba dispuesto a cortar el asiento y el nuevo tamaño. Prototipos de tamaño completo me permiten esculpir más los detalles de las formas y perfeccionar las formas alrededor de ergonomía que pude probar en tiempo real.
