Ejecuta un Motor de pasos Unipolar con un controlador Bipolar

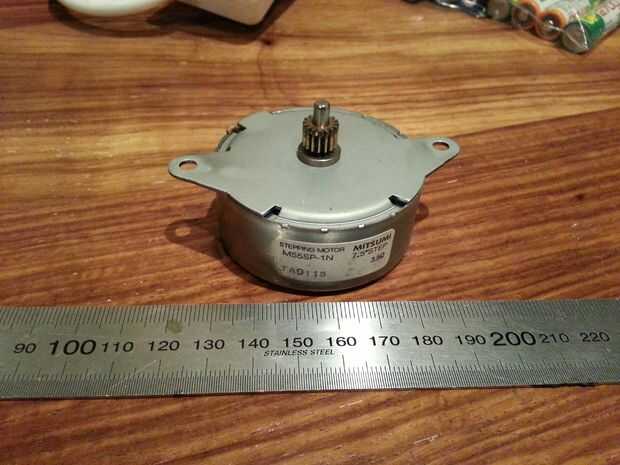

así que destruyó una impresora vieja ayer por la noche y encontré unas barras, motores y engranajes para acopio de mis partes.

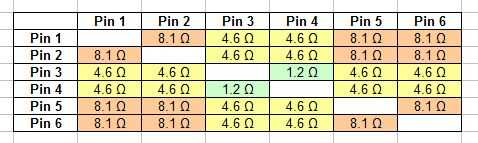

Comencé a escribir detalles motor en Google e identificó a uno como un paso a paso de 12V, pero la hoja de datos es muy limitada. De los 6 pernos me di cuenta de que tiene que ser un motor Unipolar. Comencé a probar las resistencias entre los pines y se dio cuenta que los grifos de centro 2 se conectan entre sí.

Puesto que el conductor tiene un puente H que necesito una configuración Bipolar y comenzó investating si los dos centro de grifos se unen internamente de externamente.

Etiquetas: Diseño, Motor, Paso a paso, Tabla, Unipolar, Bipolar, Esquema, Vero
