Ejecutar el vinculador RTC en pcDuino (2 / 4 paso)

Paso 2: Esquema

Usar la CII de Arduin A5 A4 simulación dos mes y la CII de pcDuino uso del SCL y SDA pin,

así que hay alguna diferencia en la instalación de entre ellos.

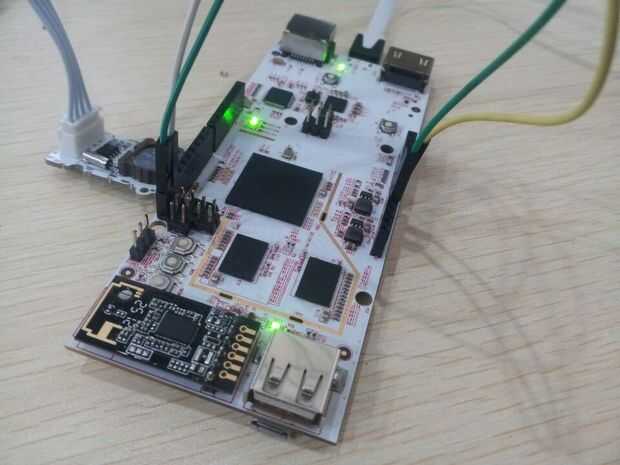

pcduino pin SCL-> pin de vinculador RTC SCL

pcduino pin SDA - > pin de vinculador RTC SDA

pcduino + 5v pin - > Linker RTC Vcc pin

pcduino pin GND - > Linker RTC tierra espiga

Aviso:

Aquí usted puede conectar directamente el vinculador RTC y pcDuino con líneas de Dupont,

para la línea femenina de Dupont plug-in la base de funda es floja, tiene un impacto en el experimento.

Entonces nos conectan con la línea de conexión, y luego utilizar la línea de Dupont de macho a macho para conectar el pcDuino y Lin
