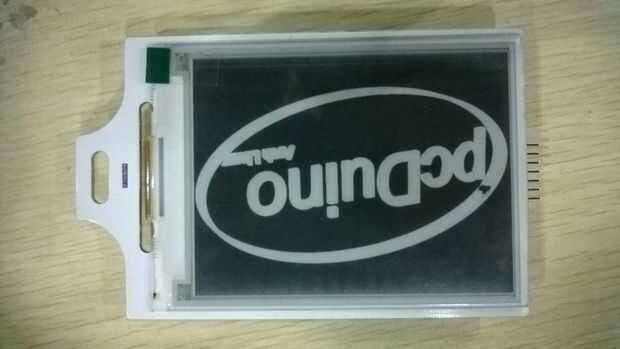

Ejemplo simple para E-paper (2 / 3 paso)

Paso 2: Experimento de introducir

1. uso Image2Lcd
Cómo utilizar el software consulte otros post Image2lcd
http://Learn.linksprite.com/pcduino/Arduino-ISH-Program/UART/Electronic-Paper/
2. introducir algunos comandos
Pantalla E-Paper utiliza la interfaz SPI, con el fin de mejorar la velocidad de refresco, le sugerimos para utilizar el SPI y D9 para la salida de estado. Después de enviar todos los comandos o datos, deba juzgar y esperar a que el módulo es libre. (Si el módulo está inactivo, el nivel de estado salida pin D9 wiil girar. Si el módulo no gire el nivel durante mucho tiempo, nos podemos tirar señal CS para terminar el comando actual y volver al estado inactivo. (Nota: al actualizar datos de la imagen, tarda más tiempo). Por ejemplo,
void ClearScring(void)
{
bool DeviceStatus;
DeviceStatus = digitalRead(STATUS_PIN); Registrar el estado antes de enviar
digitalWrite (CS_PIN, bajo), señal de //Low CS
SpiExchangeByte(3); Enviar comandos
while(digitalRead(STATUS_PIN) == DeviceStatus) //Judge y espera para módulo inactivo
{
;
}
digitalWrite (CS_PIN, alto); //High CS singal
}
