Ejerce de chulo mi espirógrafo! (2 / 4 paso)

Paso 2: Láser rojo

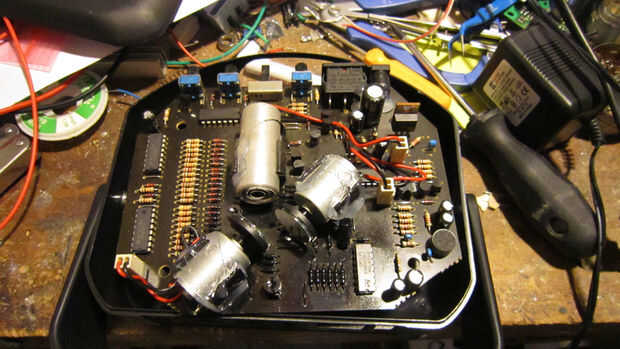

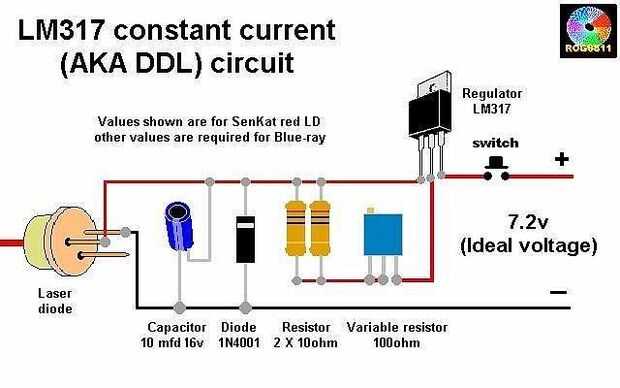

Lo primero fue construir controlador de láser diodo (LD). Esto limita la corriente que fluye en el LD Luego cosechó el trineo LPC-815 y había pulsado del diodo al módulo Aixiz y había conectado al controlador. Armé un "mini labby" módulo del laser y pegado por dentro.

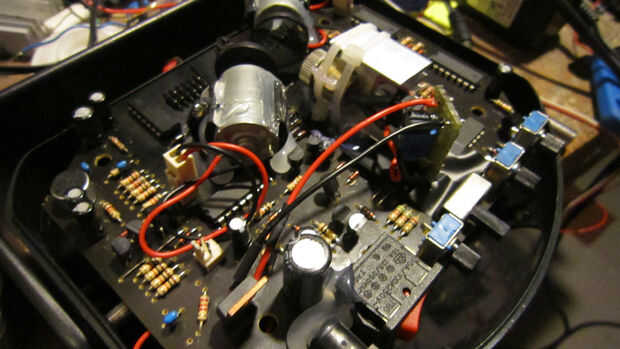

Primero queria conectar el nuevo láser al conector del láser original, pero hubo una resistencia antes de él que fue limitando la corriente bajo como 30 mA para que había soldado directamente a 7806. Pero puesto que el láser dibuja 350mA, el 7806 comenzó a calentarse mucho por lo que colocar un pequeño disipador de calor en ella y había instalado ventilador de pc pequeña dentro de la caja.
Finalmente alineado el módulo láser y hotglued por dentro. ¡ BAM! : D
