Paso 8: Mover botones
Todavía necesitamos una manera de seleccionar los 4 modos diferentes de modo de un jugador (y aún controlar el juego si lo desea) por lo que necesitamos para mover los botones a un tablero flotante, para que estén todos en un solo lugar y capaz de llegar a la parte superior de la caja de consolas.

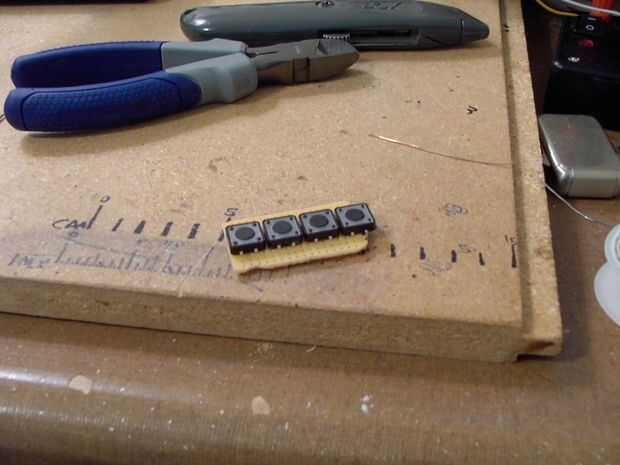

Usé una tira de 2 x 2 pulgadas perf Junta y era un poco corto para los cuatro botones, pero terminó trabajando. Por el tiempo que estaba en esta etapa, no pude encontrar mi sierra y fue como 1:00, así que muy mal hice el ole puntuación y rápido con un cuchillo (y su aspecto desagradable).
Los interruptores que vienen con el juego pong tienen 4 pines, si coloca el interruptor donde los conductores están apuntando hacia arriba y hacia abajo están conectados 2 a la izquierda, la 2 a la derecha estén conectadas, y sólo cuando se pulsa el botón los cuatro conectados, tan sólo un simple interruptor momentáneo de SPST, igual es verdad de Interruptores táctiles más como este.

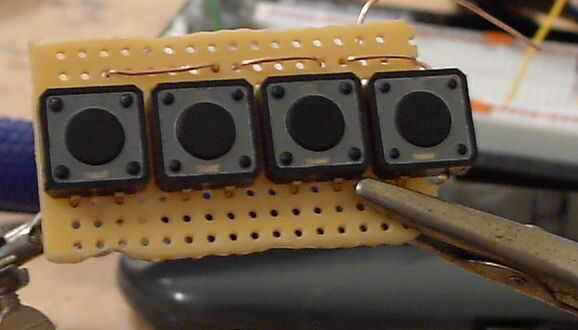

Inserte los conmutadores en el perfboard.

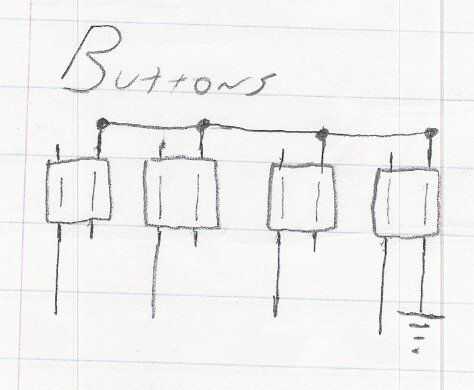

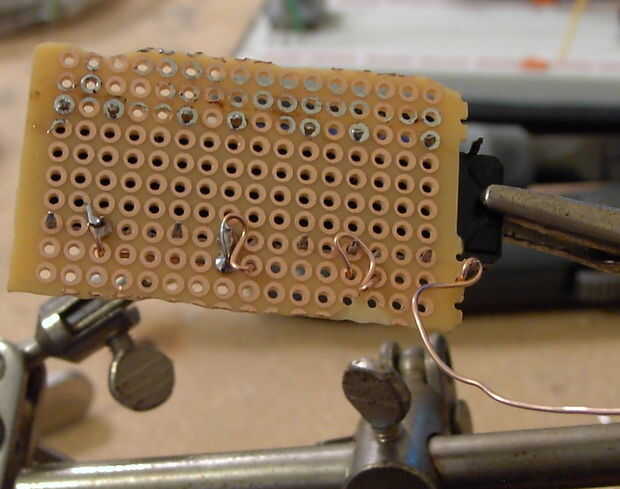

Necesitamos conectar 1 lado de cada interruptor a tierra. Para ello he "había cosido" y coloca un alambre de cobre a la extraña numerados pernos en el lado izquierdo del tablero. Luego soldar todos los pines de ese lado.

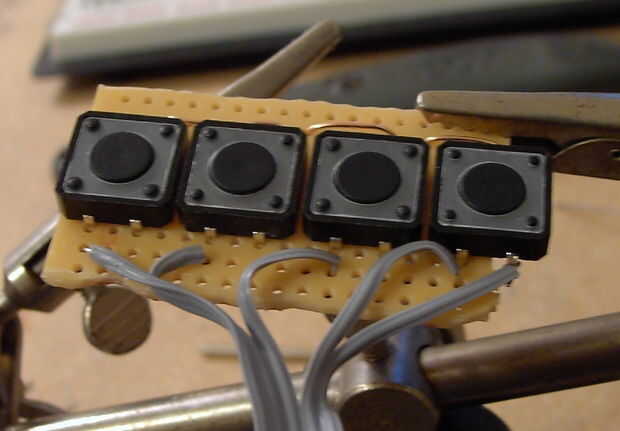

en el lado derecho que conectado el cable de ribbion 5 conductor 4 ir a los pines pares y número 5 va a cualquier extraño pin para conectar el otro lado
