Paso 9: Interfaz de control y distribución de energía
El controlador de paleta que azotado para arriba envía pulsos de 3 voltios, pong envía 3 voltios a un botón y su activo cuando en cortocircuito a tierra, así que necesitamos una manera de usar la paleta de pulsos a una acción de conmutación de pong
Esto se logra con 2 transistores NPN por jugador, cuando el pasador central tiene voltaje vas a, los 2 pins externos conectan las clavijas correctas en el chip del pic a masa, y así, señalando un botón de empuje

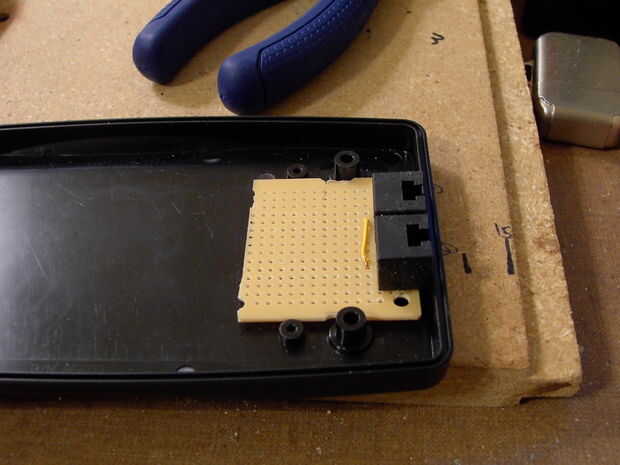

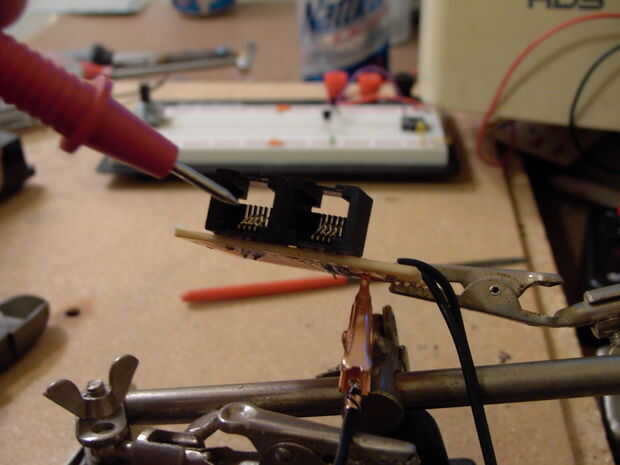

También necesitamos una manera de conectar un cable entre la consola y la paleta, se establecieron en algunas tomas de teléfono hembra de RJ11 4 conductor

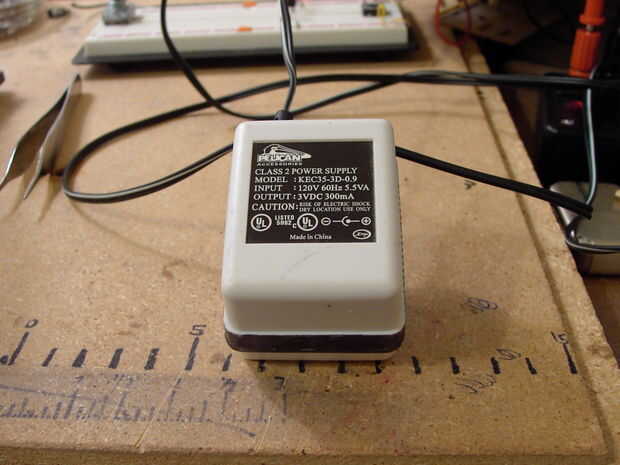

Puesto que los controladores requieren 2 hilos por arriba y abajo de los pulsos de la señal, la alimentación y la tierra, la distribución de energía empujó en esta mesa, junto a los terrenos del interruptor de reset y led
Junto con todo lo que necesitamos para conectar el pong control cables nos soldadas a la placa principal picada encima y la cinta de cable que va a los 4 botones
el cableado final esto terminó siendo bastante complicado, y voy a publicar pronto un esquema completo
