Ejerce de chulo mi Pong (14 / 27 paso)

Paso 10: transistores

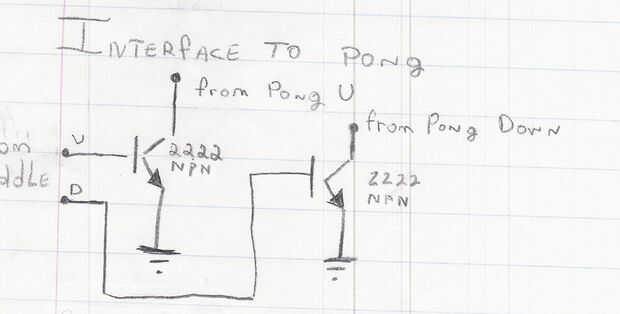

Siguiente necesito instalar un transistor para cada dirección de cada jugador, otra vez cuando la paleta envía su señal es un pulso de 3 voltios, los botones de pong necesita conectarse a tierra para registrar un empuje. Esta conversión se realiza con transistores NPN (tipo 2222)

Naturalmente permite arrancar con el jugador 1

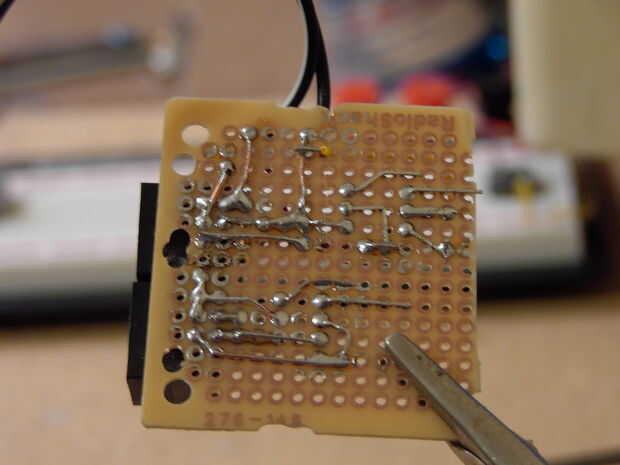

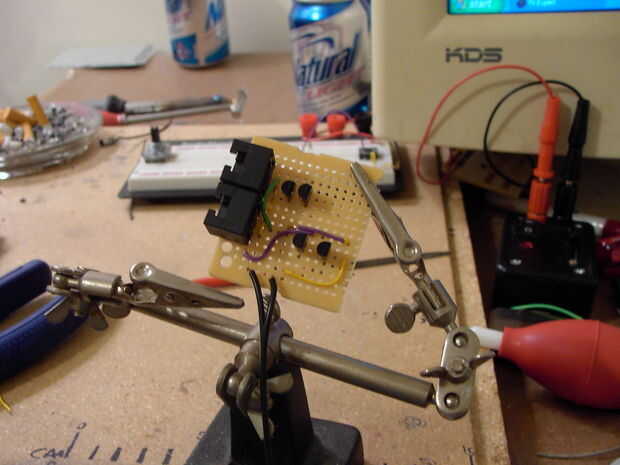

Si tienes el transistor donde la parte plana quede frente a usted que el eje derecho necesita conectarse a tierra, el pasador central Conecte a la toma de teléfono de P1 (donde decidió poner su entrada señal) y el eje izquierdo conectar a la tarjeta de pong con el alambre que suelda en antes, también necesitamos conectar el cable de cinta de la Junta de botón para que el primer botón + cable tp va el pin izquierdo de el transistor

Repetir 3 veces más para P1 abajo y P2 arriba y abajo

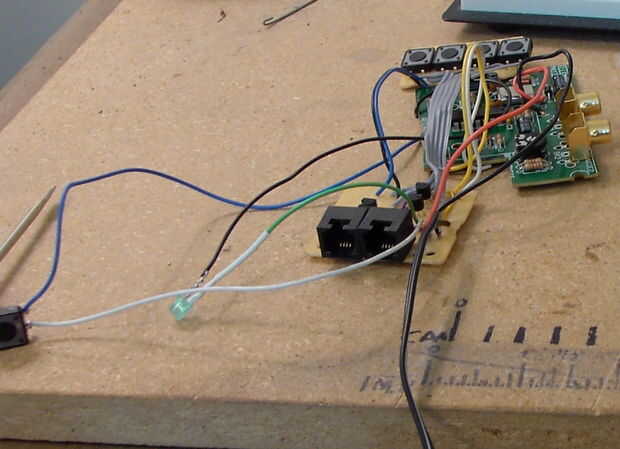

Tiempo fueron en él, Im que va a soldar un par de cables a tierra de la fuente, luego para el LED y el interruptor de reinicio, entonces la soldadura de los cables positivo ya corrimos a ambos

Y por último conectar las placas de pong energía conduce a la verruga de la pared
