Paso 11: Realizar el control de la paleta
Nota: sólo hice uno debido al tiempo y dinero

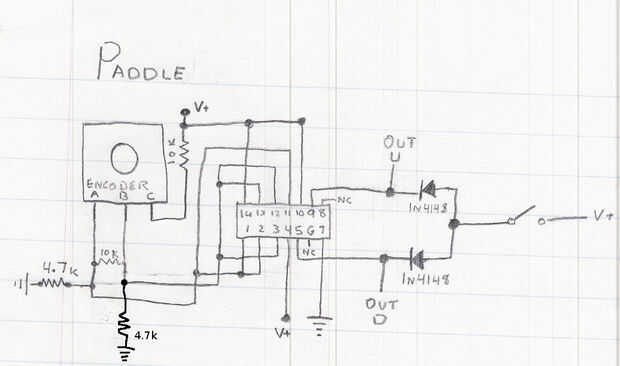

La web que he mencionado antes (http://www.piclist.com/images/www/hobby_elec/e_ckt10_3.htm) da una excelente descripción de lo que está pasando realmente, pero solamente me muestra lo básico, hay abit más al circuito que aparece en esa página
También necesitamos una manera de empujar ambas direcciones a la vez a un lanzamiento de la bola de señal

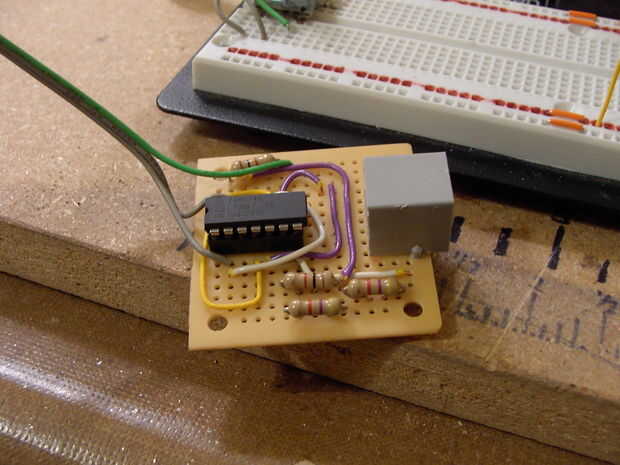

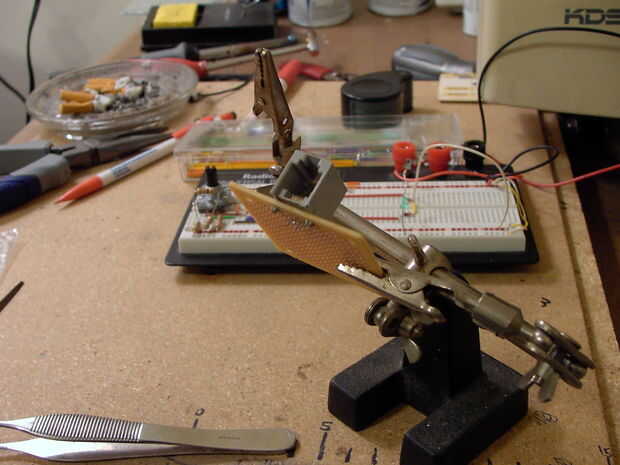

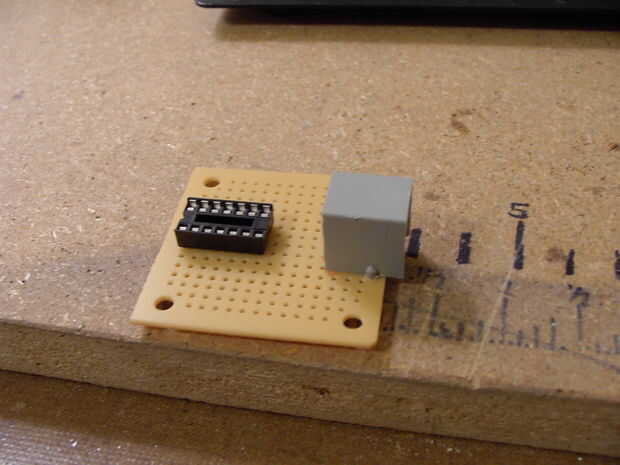

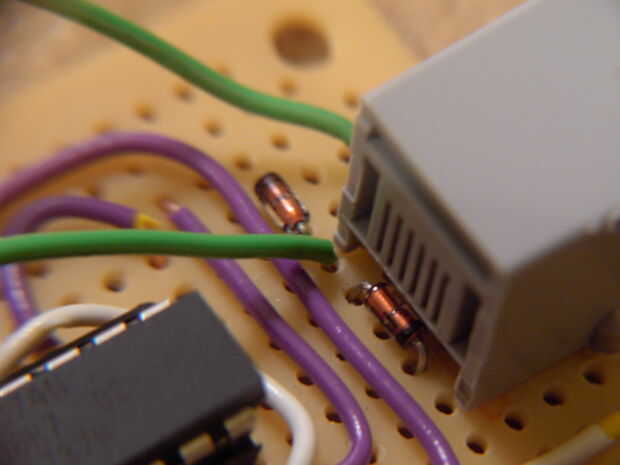

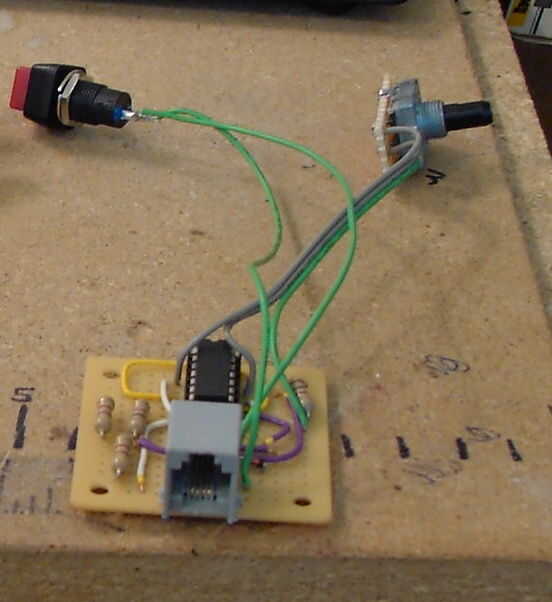

construcción es bastante estándar, poner tus cosas más grandes en primer lugar para que sala y conectar todo de nuevo, el codificador se conecta mediante un cable de cinta de 3 conductores y una franja de perfboard (para hacer más fácil y, por lo que después nos podemos perno a la cara de la caja) y el interruptor de pulsador de incendio está conectado con unas piezas sueltas
NOTA MUY IMPORTANTE

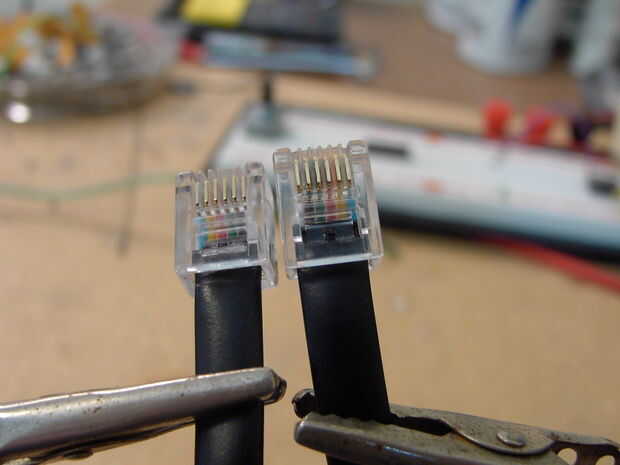

He comprado un 7 pies de largo 6 (sólo necesitamos 4) cable de teléfono del conductor en mi local k-mart y todo soldado juntos, cuando conecta el circuito (sin el 74HC74 enchufado en una toma) y revisar mis voltajes todo estaba al revés! Eso es cuando noté que el cable del teléfono está conectado al revés en un extremo
Fue 1:00 el sábado en ese momento, así que opté por simplemente lop el extremo del cable del teléfono e instalar un nuevo hombre gato (puede la causa), pero si no lo hace / no puede hacer que no olvide probe el alambre hacia fuera y hacer los ajustes
en mi caso los conectores de la consola fueron cableados UVDG, para que el lado de la paleta realmente se necesita ser GDVU así que lo correcto terminó en los cables correctos
