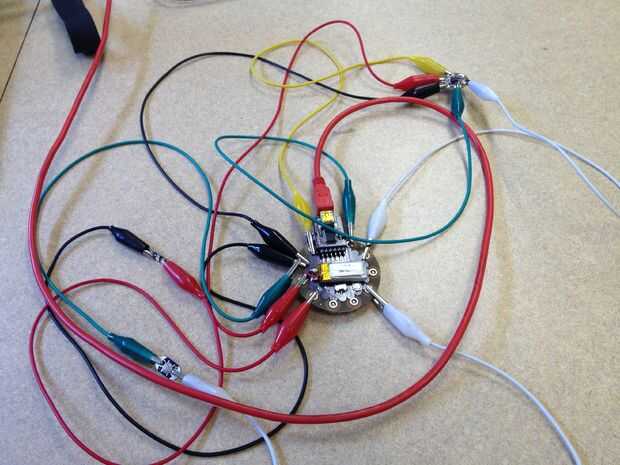

Paso 4: Configuración de los circuitos
Para la cuenta de usuarios de diferentes tamaños, así como la diferente colocación del acelerómetro, nuestro sistema se calibra para proporcionar lecturas exactas. Con un botón, un componente opcional del sistema, el usuario puede calibrar manualmente. Para nuestro sistema, en última instancia, no utilizamos un botón pero en lugar de otro sistema para calibrar automáticamente si el usuario permanecía en la misma posición durante un período corto de tiempo. Si se utiliza, el botón debe sujetarse al sistema.
Los LED son también componentes opcionales del sistema. El codificador RGB es un LED de sí mismo, sino LEDs adicionales se pueden utilizar para mostrar avances, distancia, tiempo transcurrido, etc.. Cualquier LED utilizado también debe conectarse al sistema.
Nota: Como se mencionó anteriormente, el LilyPad MP3 tiene un limitado número de pines, así que si su sistema deseado incluye un botón y LEDs, el LilyPad MP3 debe conectarse a LilyPad Arduino, que tiene muchos pernos adicionales para los componentes de entrada y salida.
Los pines son los siguientes:
xpin (del acelerómetro) = A5 (T3)
ypin (del acelerómetro) = A4 (T2)
zpin (del acelerómetro) = A0 (T1)
+ (poder del acelerómetro) = pin 3.5 6V
-(masa del acelerómetro) = pin GND
