Ejercicio musical: Reproductor de MP3 de camisa entrenamiento por ejercicio (5 / 13 paso)

Paso 5: Configuración de los circuitos

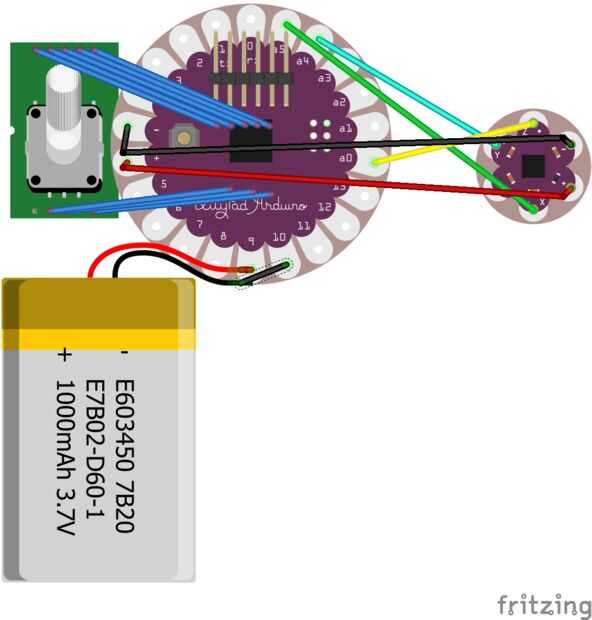

La imagen muestra un diagrama del circuito. Por desgracia, como el reproductor de LilyPad MP3 es un producto bastante nuevo, Fritzing no incluye un reproductor de LilyPad MP3. Por el bien de la configuración, se utilizó una placa LilyPad Arduino regular. Los pernos del codificador rotatorio se estiran para indicar donde se colocaba en el tablero reproductor de LilyPad MP3. El 3.7V batería Lipo también se observa en el diagrama conectado a dos pernos; sin embargo, en el sistema actual, hay una ranura para la batería que se unirá.

También, mientras que la placa LilyPad Arduino vista en la imagen muestra las clavijas analógicas diferentes, el reproductor de LilyPad MP3 utiliza pernos T1-T5, como se mencionó anteriormente. Asegúrese de que coinciden con los pines de T1-T5 a sus correspondientes pines analógicos para el sistema para que funcione correctamente.

Por último, mientras que en el diagrama, la energía está siendo conectada a los + pin, no incluyen el reproductor de LilyPad MP3 a + pin pero en su lugar un 6V 3.5 pin, que se utiliza para conectar la clavija de alimentación del acelerómetro en el reproductor de MP3.
