El 2.0 cambiando (9 / 18 paso)

Paso 9: Hacking la cámara PS Eye - VSync

• En este paso vamos a conseguir el v-sync de la cámara. El v-sync es una señal eléctrica que proviene de la cámara que comunica tasa de refresco de la cámara. Es crucial para esta aplicación trabajar porque es la única manera que podemos emparejar frecuencia de actualización de la cámara a nuestro LED infrarrojos v-sync de la cámara.
• Ubicar la Junta esmerilada sobre la tabla ojo PS. Algunos modelos de ojo PS tienen 5 juntas cerca de la montura (imagen izquierda abajo), mientras que algunas tienen 4 articulaciones (imagen derecha abajo). Si su modelo tiene 5 juntas, la tierra es en el extremo más cercano a la montura. Si su modelo tiene 4 articulaciones, la tierra es también en el extremo más cercano a la montura y dos veces tan ancho como las otras articulaciones.

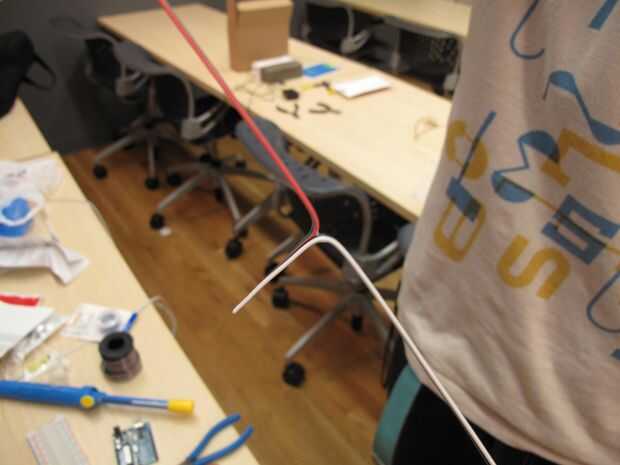

• Cortar aproximadamente 2 pies (60 centímetros) de tu cable de intercom de 4 colores y partido el rojo y el verde del blanco y negro.
• Dividir el cable rojo y verde de aproximadamente 2 pulgadas (5 centímetros) de un extremo y tira de una pequeña sección de aislamiento en el extremo del alambre verde. El cable verde se sueldan a PS ojos esmerilado.
• Clip de la Junta Directiva de la PS Eye y cable verde en un soporte y preparan para la punta del cable verde para el esmerilado de la soldadura. Utilice un pedazo de papel grueso o cartón entre los dientes de clips para evitar raspaduras en el tablero.

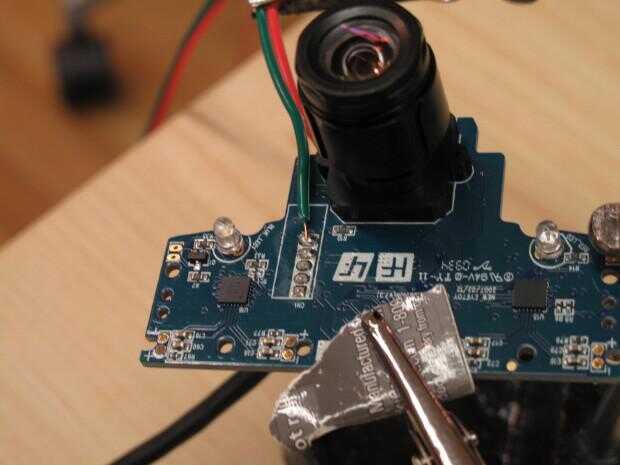

• Suelde el cable verde al PS ojos esmerilado.

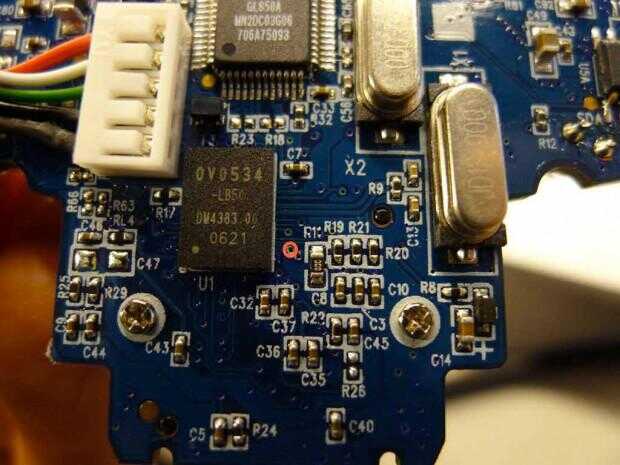

• Ubicar el V-Sync a través en la Junta. Su la por medio de un círculo en la imagen de abajo.

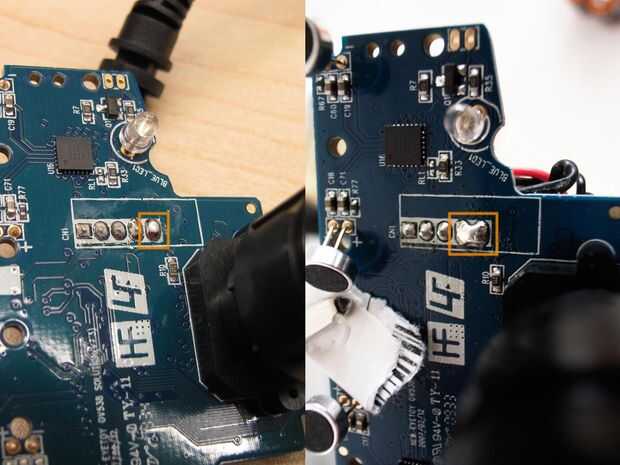

  . Atención: para los modelos más recientes de la cámara PSEye (identificado por el borde dorado alrededor de la Junta) el hotspot de VSync puede encontrarse en la parte delantera de la placa, directamente sobre el resistor R19.

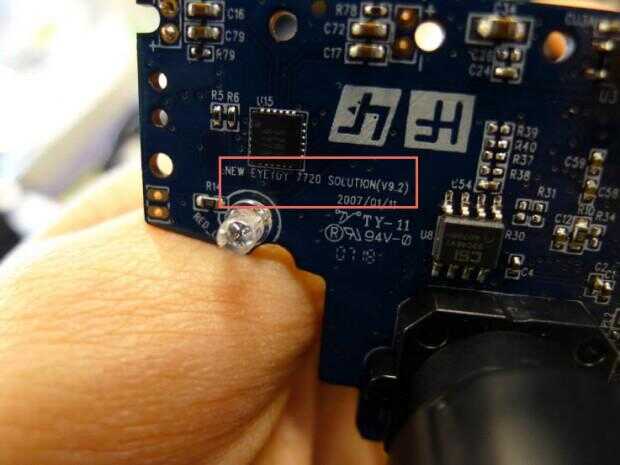

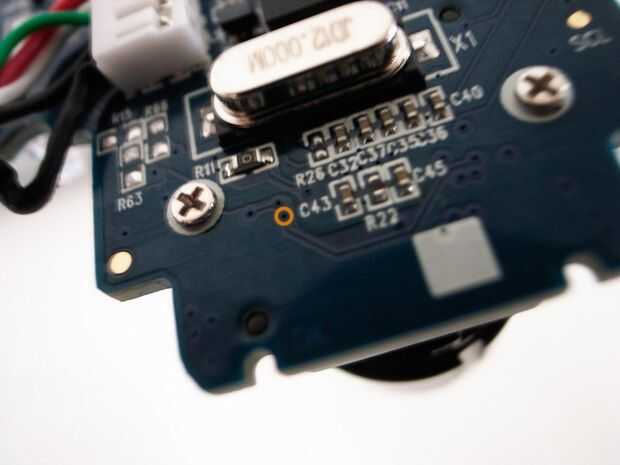

  . Muy recientemente se introdujo un nuevo modelo en el mercado (v9.2)

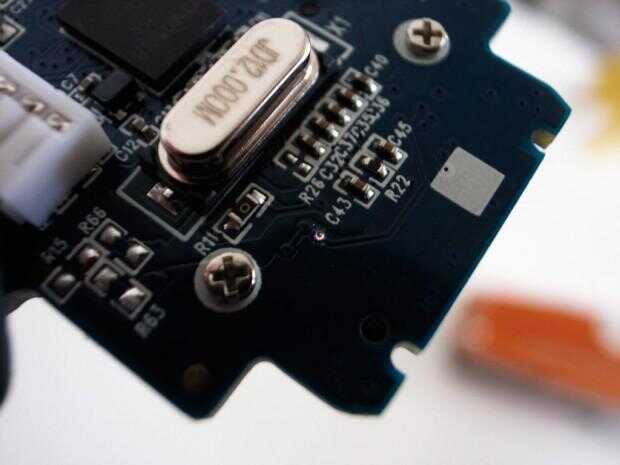

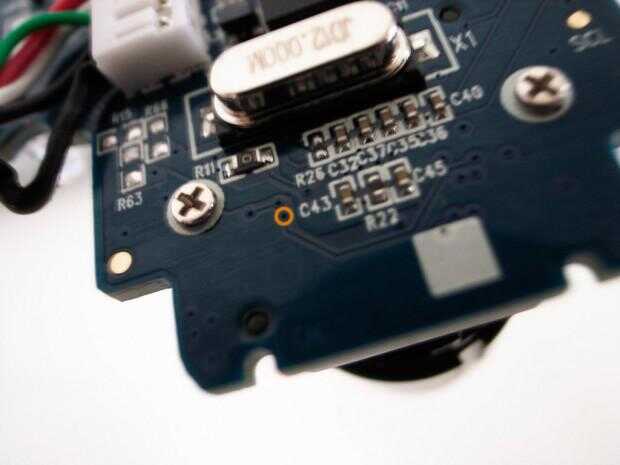

  y cómo encontrar el vSync punto


• Cuidadosamente usando un cuchillo afilado, gire la punta del cuchillo sobre la vía y raspar la suficiente capa de aislamiento para exponer el metal contacto abajo.

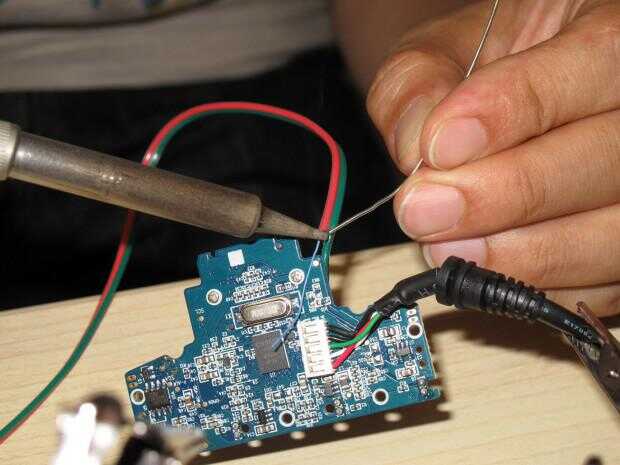

• El cable rojo debe conectarse el V-Sync expuesto vía, pero el cable es demasiado grueso para soldar perfectamente a la pequeña vía, para que un 30 calibre alambre se utilizará entre. Pele los extremos de 2 pedazos de alambre de calibre 30.
• Acortar el cable rojo y un extremo del cable 30 calibre hasta el final del cable rojo de la soldadura.

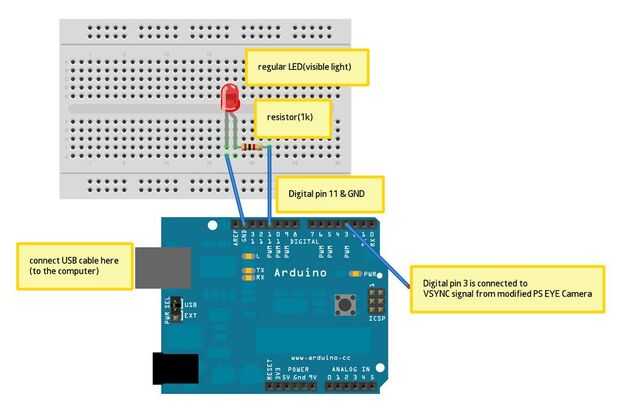

• Antes de soldar el cable de 30 calibre con V-Sync, debe realizarse una prueba para asegurar que todas las conexiones son correctas. Construir el circuito siguiente. Cuando la 30 calibre alambre contactos el V-Sync a través de, el LED de la placa debe parpadear rápidamente.

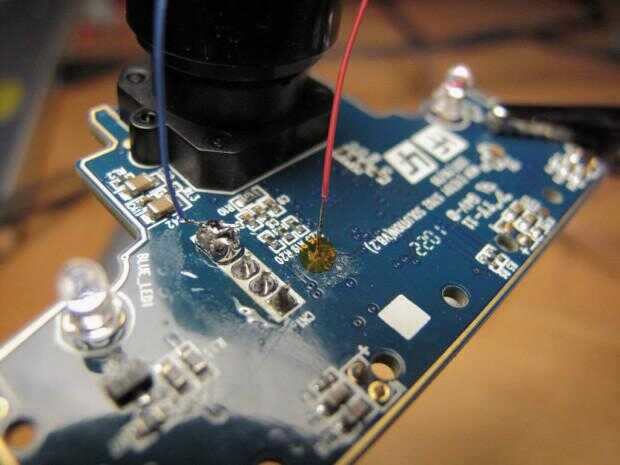

• Cuidadosamente usando finas 0.022 pulgadas (0,56 milímetros) de la soldadura, suelde el cable de 30 calibre para el V-Sync expuesto a través de. Para confirmar, asegúrese de que parpadea el LED de la placa.
