Paso 7: Hardware: LED infrarrojo
- Recoger 8 infrarrojos (IR) diodos emisores de luz (LED) y redonda, una pequeña placa de circuito impreso (PCB).

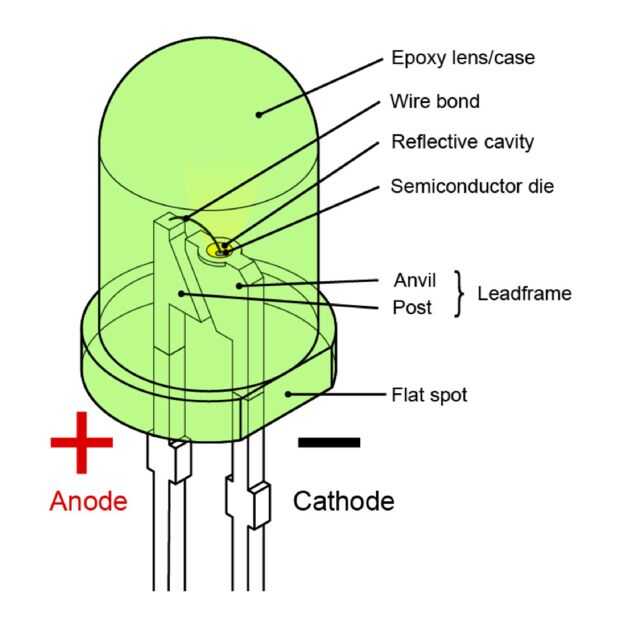

- Para construir matrices de LED de los PCB debe conocer los extremos positivos y negativos de cada LED. En general la pierna más larga del LED es el ánodo (positivo), y la pierna más corta es el cátodo (negativo).
![]()
En la mayoría de los LEDs, también habrá un lugar plano en el lado de cátodos de la lente.

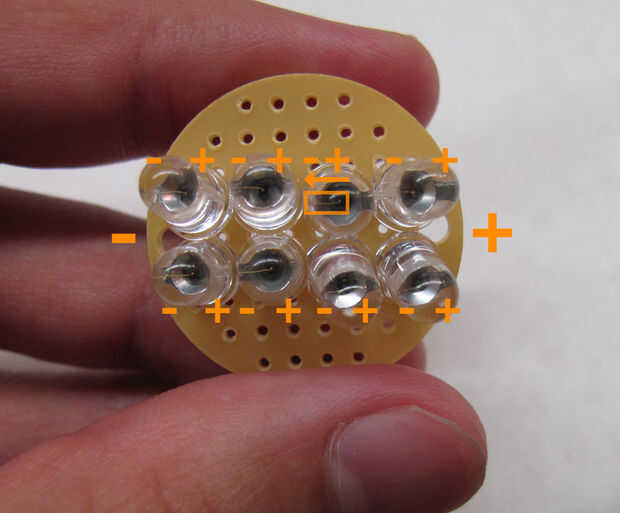

Desde arriba, tome nota de que la dirección los puntos de enlace de cable relativo a positivo y negativo. - Configuración de un circuito de 4 LEDs en serie, en paralelo con otro conjunto de 4 LEDs en serie.
![]()

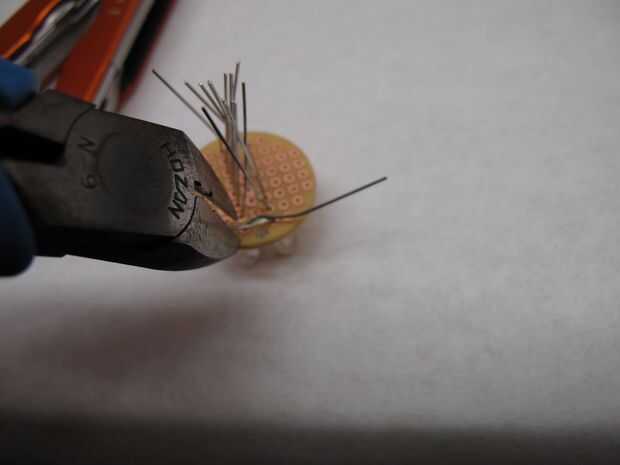

Enganche las patas de los LEDs y soldarlos juntos.![]()

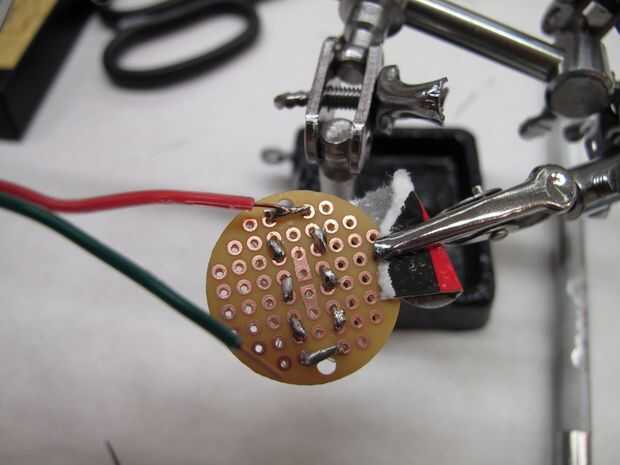

- Después de soldar el LED las piernas hasta formar el circuito, cerca de 2 pies (60 centímetros) de la red de la soldadura y extremos del cable intercom verde para los circuitos de LED positivos y negativo.
![]()

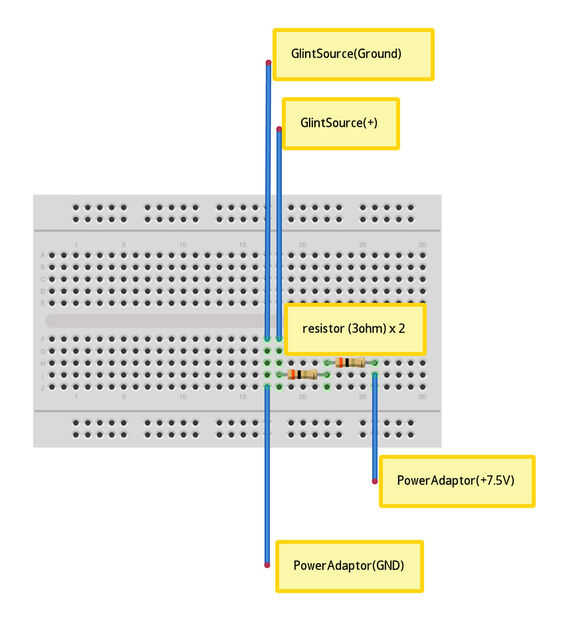

- Para probar el panel LED PCB, construir el circuito siguiente. Mire cuidadosamente para ver si tus LEDs IR se que brilla intensamente un rojo débil.
![]()

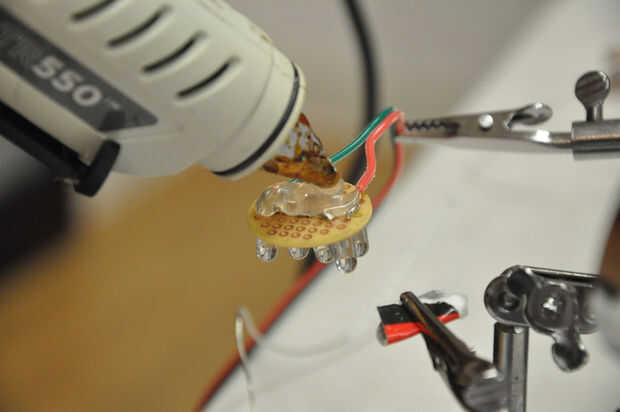

- Después de confirmar su IR LED trabajan, cubren la parte posterior del panel LED PCB con adhesivo caliente para mantener todas las conexiones en su lugar.
- Repita los pasos 1 a 5 anteriores para crear otro panel de LED PCB.

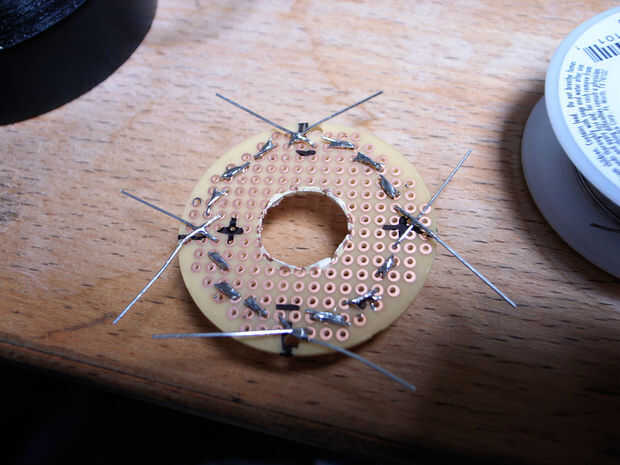

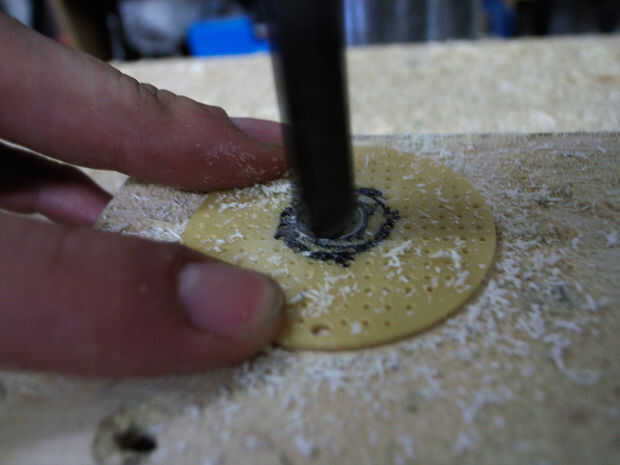

- Uso de un PCB más grande redondo, taladro con cuidado un agujero en el centro del tablero.
![]()

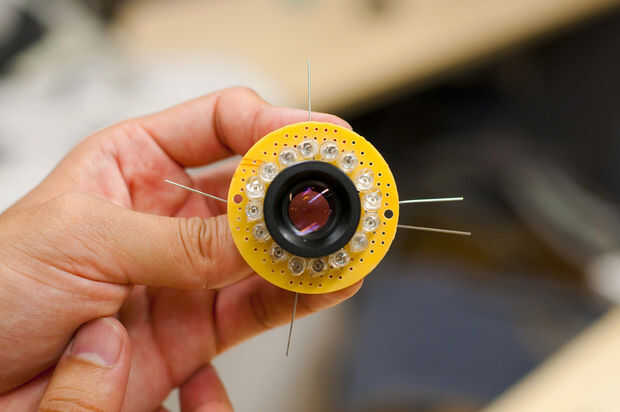

- En el borde exterior de la PCB, construir un circuito de 4 conjuntos paralelos de 4 LEDs en serie. La colocación de los LEDs debe permitir que la cámara PS Eye quepa cómodamente, sin la cámara bloquea los LEDs.
![]()
- Después de soldar las patas del LED juntos para formar el circuito de la soldadura de cables para conectar los 4 positivos extremos juntos y todos los 4 negativos extremos juntos, poniendo los 4 LED establece en paralelo.
![]()
- Soldadura de aproximadamente 2 pies (60 centímetros) del cable intercom rojo y verde en los extremos de los circuitos LED positivos y negativo.

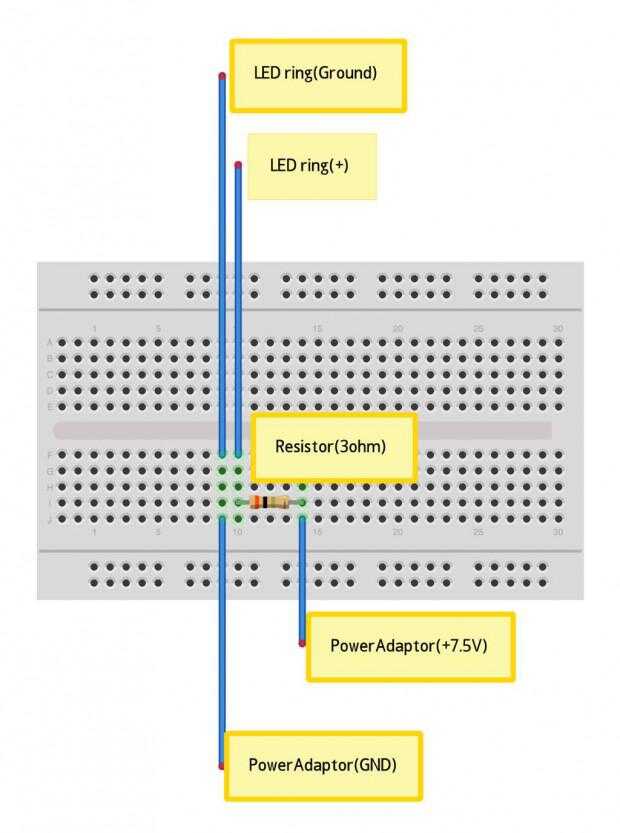

- Para probar el panel más grande de PCB LED, construir el circuito siguiente. Mire cuidadosamente para ver si tus LEDs IR se que brilla intensamente un rojo débil.
![]()
- Después de confirmar su IR LED trabajan, cubren la parte posterior del panel LED PCB con adhesivo caliente para mantener todas las conexiones en su lugar.
