El abridor de puertas de garaje de iButton (Arduino) (3 / 10 paso)

Paso 3: La puerta de garaje

Antes de cualquier otras primero quería comprobar ya sea el botón abrir mi garaje realmente trabajado conectando sólo dos cables. Para asegurarse de que no suicidarme, medí primero cuánto va a través del botón de voltios. Simplemente quita el botón de la pared y poner mi multímetro en los dos tornillos en la parte posterior. Tenía una lectura de 21 V CC, así puede morder, pero probablemente no matarme si accidentalmente tocarlo.
Ahora simplemente conecté los dos tornillos con un trozo de alambre y la puerta se abrió.

Agregar el relé

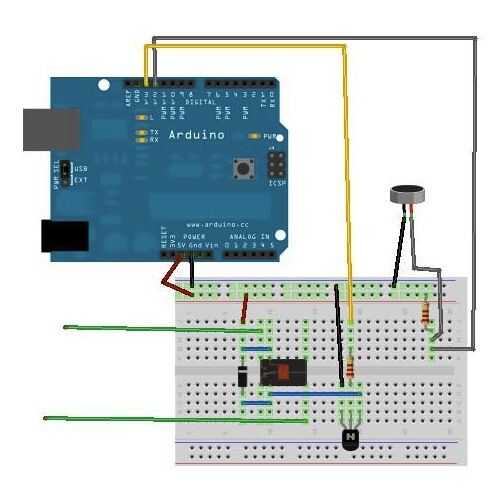

Mi teoría lo trabajado ahora era el momento de añadir el relevo a mi diseño. En el "Fritzing" te dibujo puede ver cómo lo hice.
Me mudé el iButton a Puerto 12 para hacer más espacio en el Arduino a ad el reloj y la pantalla LCD más tarde.
El Arduino cambiará el transistor (utilicé un BC338 que tuve que poner todo, pero probablemente hará cualquier propósito general 5V NPN) y el transistor conmuta el relé. Los alambres verdes desde el relé se conectará a los tornillos en la parte posterior del botón que abre el garaje.
El diodo debe ser allí ayudar al relé. (No sé por qué ya, pero sólo ponerlo allí, el relé se vive más tiempo)
