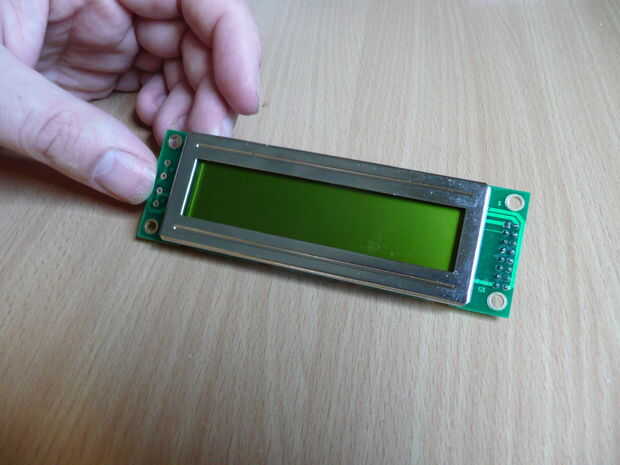

Paso 5: La pantalla LCD

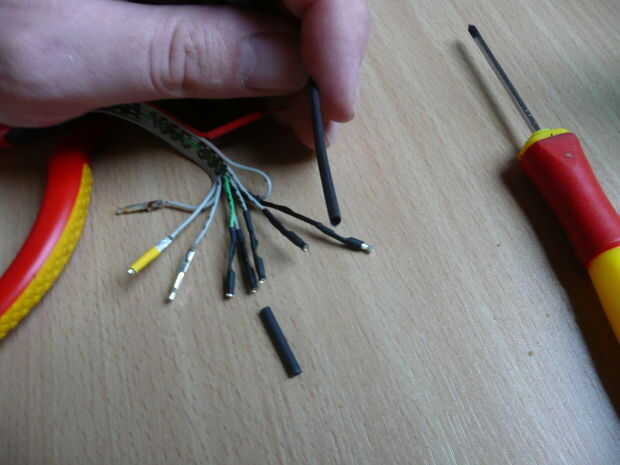

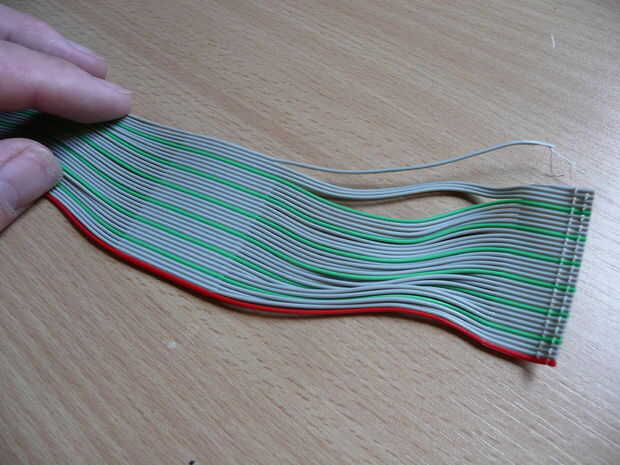

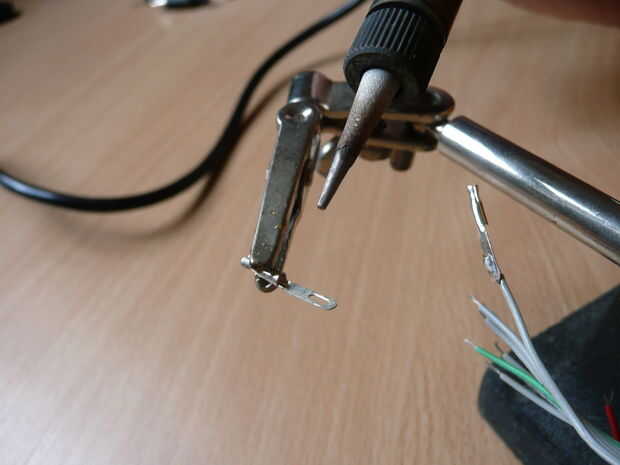

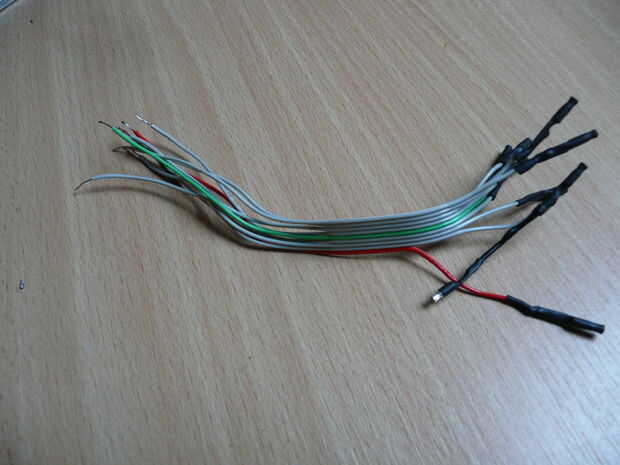

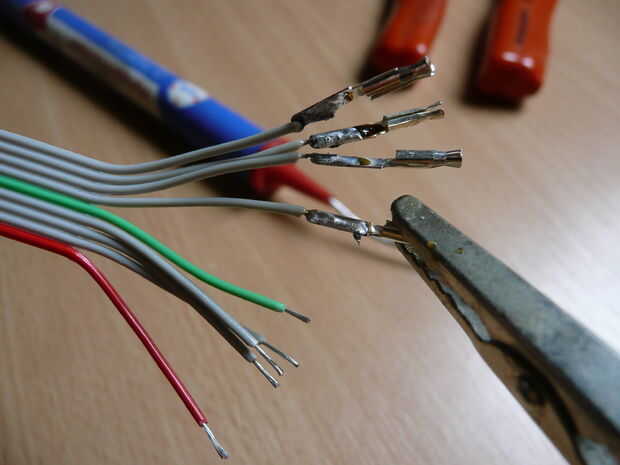

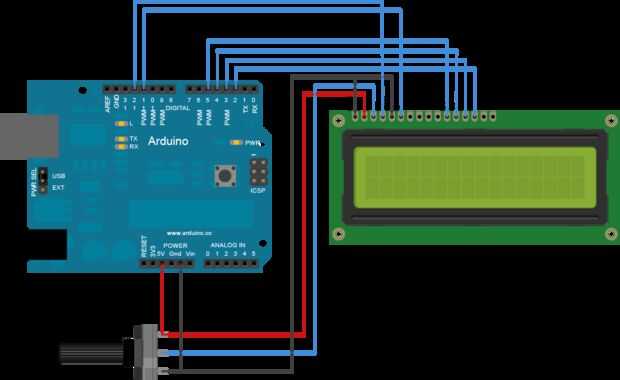

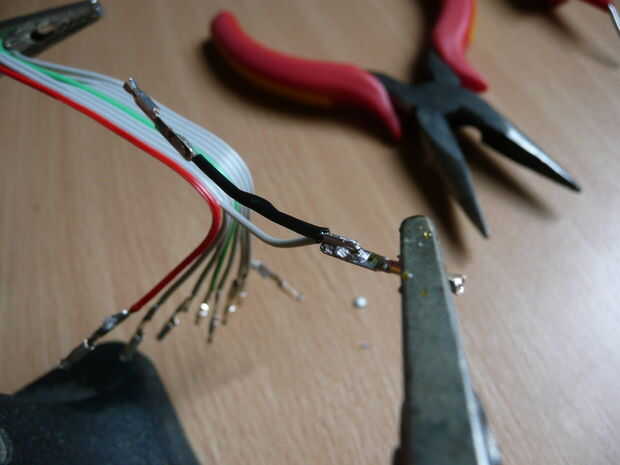

Ahora necesito averiguar cómo funciona la cosa, repito, www.arduino.cc es mi amigo. Encontré la biblioteca LCD y bocetos en http://arduino.cc/en/Tutorial/LiquidCrystal. El siguiente paso es conectar el LCD a Arduino según el dibujo en la página de Arduino. Tenía algunos viejos plano tendido alrededor que solía conectar el LCD. No tengo los conectores derecha, usé algunos otros conectores que tenía. Blindaje con "shrinktubes"? hace muy usable.
Dos pernos en la pantalla LCD deben conectarse a la tierra para hacer un pequeño puente de alambre.
El perno de ajuste en mi LCD no está en una fila sino como este:
15 - 16
13 - 14
11 - 12
9 - 10
7 - 8
5 - 6
3 - 4
1 - 2
Están marcados sólo patillas 1 y 15.

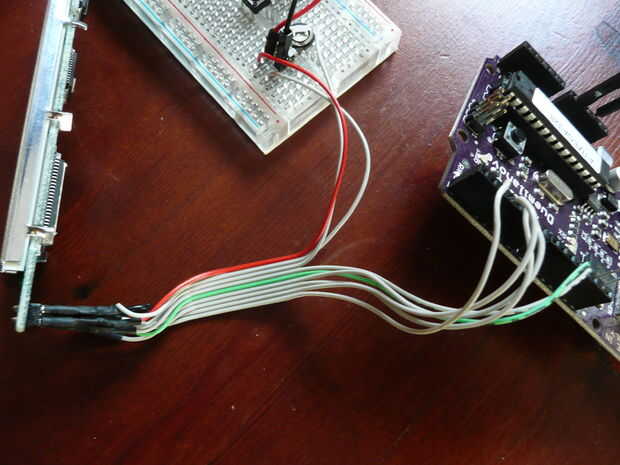

Un cable debe pasar por un medidor de 10 kOhm. Esto era un problema cuando todo cableado. Alambré todo exactamente como en la página de Arduino y funcionó el bosquejo que viene con el software de Arduino, pero parecía como si la pantalla no funcionaba. Después de intentar todo y comprobar todos los cables diez veces, giré el potenciómetro al mínimo y funcionó!
