El Aerotech Barracuda para HMC E80 de construcción (2 / 8 paso)

Paso 2: Corte de tubos y piezas de diseño

Bahía de carga útil: es la 1.9" tubería de diámetro, las más grandes cosas. El kit de vino con dos piezas el uno con ranuras de corte fuera de él y sin agujeros; una bahía de carga útil. Los cohetes E80 requieren una bahía de carga que será 14,75" de largo; Esto es más de la bahía de carga útil de Arreaux y más corto que la bahía de carga útil de Barracuda. Por lo tanto, Barracuda kit los usuarios necesitan sólo a cortar su bahía de carga útil existente, mientras que Arreaux los usuarios tendrán que adquirir una pieza más larga del tubo-pregunte a un procurador o a la sección Prof.

Montaje del motor es el ~1/25 más pequeño, más duro "tubería. Ambos kits requieren una bancada o MMT, que es ~ 15" largo. Los usuarios de ambos equipos tendrán que solicitar a un profesor proctor o sección de un pedazo largo de la tubería de MMT y cortan hasta 15".

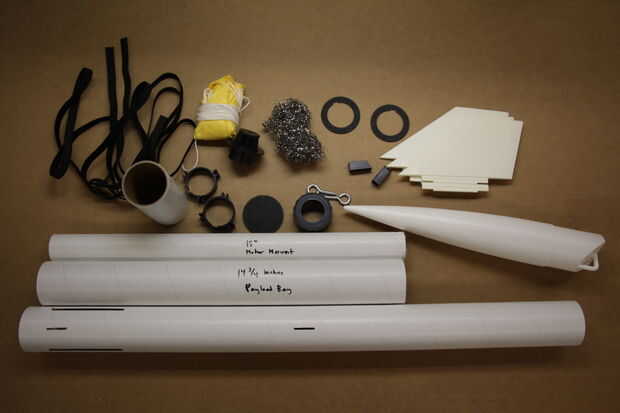

Cuando termines, te recomiendo pasar por todas las piezas del kit y descartando los que no sean de lo que se muestra en el juego anterior; no serán necesarios, y usted debe asegurarse de que tienes todo lo que se muestra arriba.

Cable de descarga
Paracaídas
motor Monte hardpoint/deflector, al lado del paracaídas
'cooling malla', acero lana junto al paracaídas
anillos de centrado de fibra de madera
aletas
lanzamiento de estirones, plástico negro pequeño al lado de las aletas
dos ganchos
tabique de fibra de madera, con un pequeño agujero en el centro
Aleta-Lock rings, por debajo del paracaídas-verificar que ambos tienen puntos de tres aletas
el acoplador, que se muestra la posición vertical
ojiva
tubo de montaje del motor, corte a 15" de longitud
Tubo carga Bahía, a 14,75" en longitud
Tubo del cuerpo, con cortes de papel sobrante eliminado
Retenedor motor plástico, que consta de dos partes, que se muestra al lado de los ganchos

Todas las otras partes pueden ser descartadas con seguridad.
