El Aerotech Barracuda para HMC E80 de construcción (4 / 8 paso)

Paso 4: Motor de montaje de Back End

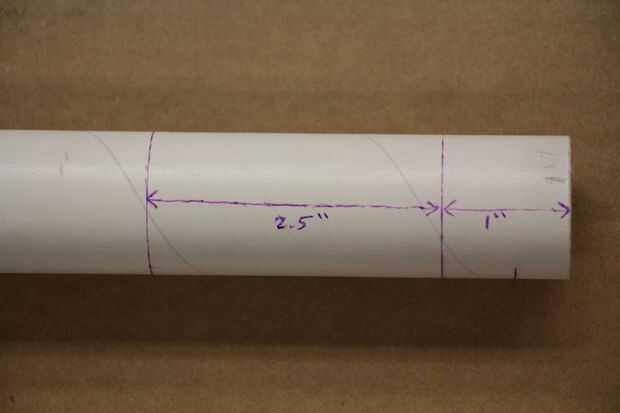

Tomar el extremo opuesto de la MMT y medir y dibujar líneas alrededor de 1" y 3.5" desde el extremo del tubo, como se muestra a continuación. Estas medidas son idénticas para la Barracuda y el Arreaux y para el retenedor motor plástico o el metal AeroPac uno si los que se utilizan en el futuro.

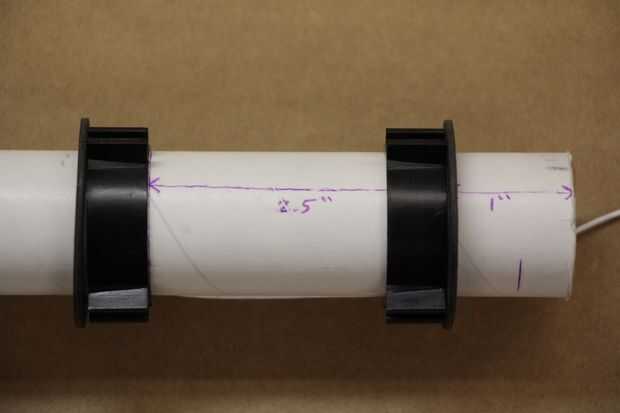

A continuación, deslice los dos anillos de cierre de aleta y los dos anillos de centrado en el tubo, como se muestra. Esto es sólo un prueba de ajuste; no de cemento les en su lugar ahora. Los bordes de los anillos de cerradura aleta popa debe alinearse con las líneas trazadas en el MMT. Si no resbalan fácilmente, lije el interior de los anillos hasta que lo hacen.

[No en la foto, pero es útil realmente rápido (pero no pegar) una de las aletas en los anillos de fin de bloqueo en este punto para asegurar la alineación apropiada de rotación entre los dos cilindros.]

Mover a un lado los anillos de centrado y poner saludables filetes de cianoacrilato alrededor de los bordes de los anillos de cerradura de la aleta. Entonces, mientras que el cianoacrilato es líquido inmóvil, deslice los anillos de centrado detrás contra los bordes exteriores de los anillos.
