El Aerotech Barracuda para HMC E80 de construcción (5 / 8 paso)

Paso 5: Montaje de acoplamiento

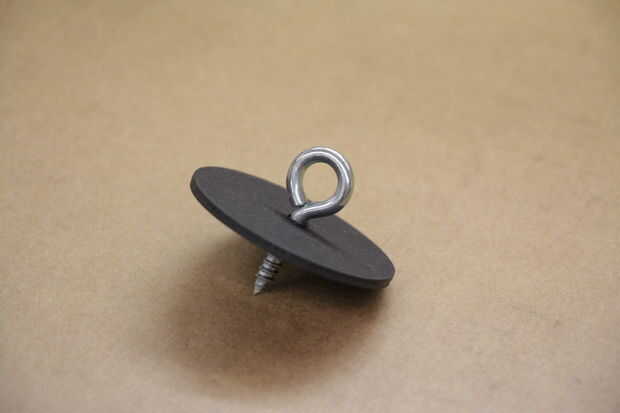

Dejando de lado el montaje del motor, vamos a construir el acoplador e instalar en el tubo de la bahía de carga útil. Tomar el mamparo de fibra y el gancho de ojo restante y enlácelos. Una gota de cianocrilato en la última media vuelta no es necesaria pero puede ayudar a prevenir problemas. Un tornillo o por lo menos alicates probablemente será necesarios, a diferencia del deflector plástico, que suele aprovechar fácilmente.

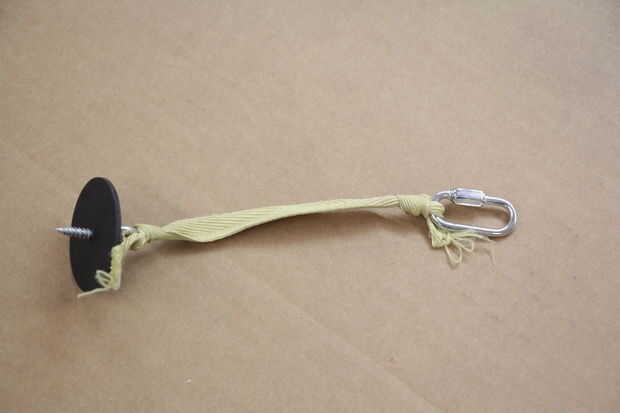

Ahora, tienes que tomar una longitud corta (~ 6-8 ") de espesor blanco cuerda o la correa de kevlar plano mostrado aquí y atar a la gancho de ojo. El otro extremo de la misma debe tener un lazo atado en el mismo, o se ligan a un quick-link como se muestra aquí; usted tendrá que consultar a un procurador acerca de la disponibilidad de enlaces rápidos, sin embargo. El punto de este corte es que el gancho de ojo será más tarde casi inaccesibles y usted puede fácilmente separar el booster a la bahía de carga útil.

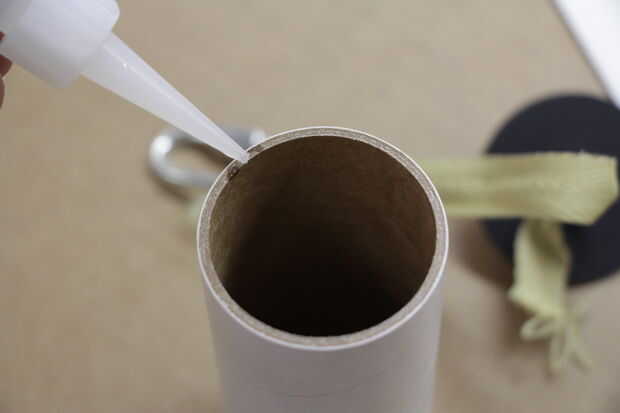

Aplique cianocrilato en el borde del tubo de acoplamiento como se muestra; hacer una tira bonita y gruesa todo el camino alrededor, cuando haya terminado, baje con cuidado el atajo a través del acoplador, el tabique hermético de cementación por el extremo del acoplador. Le ayudará a hacer este último bit contra una superficie (como la tabla con toallas de papel o algo) para que lo correctamente centrada. ADVERTENCIA-Este es un paso fácil para pegar los dedos al cohete. Use guantes y tenga mucho cuidado.

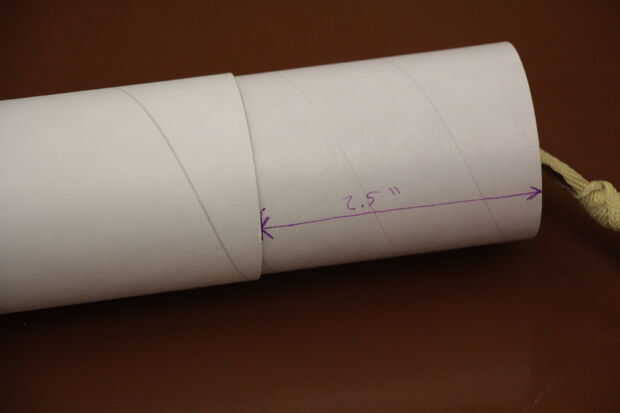

Después de se seque, prueba la forma en la bahía de carga útil. Si no encaja (probablemente porque el tabique no está centrado en el acoplador), arena hasta que lo haga. Mida el 2.5" se muestra en la última imagen, aplique cianocrilato en forma similar al mostrado en el paso 3 en la porción superior del acoplador, y diapositiva-tiempo-torcer el acoplador en la bahía de carga del tubo hasta la línea le dibujó.
