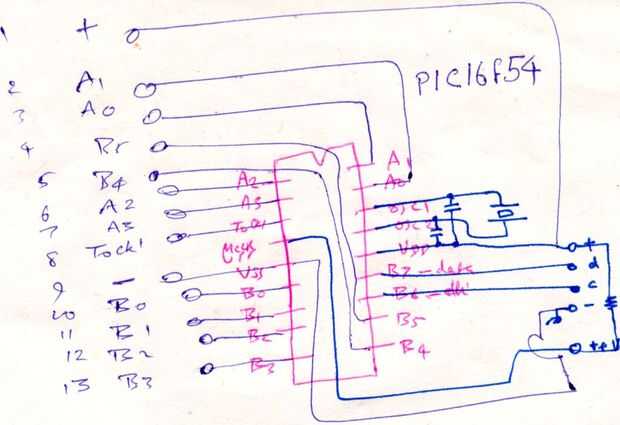

A ilustrar el proceso de grabado y construcción de un tablero para PIC de 18 pines (para el PC16F54, pero cualquier 18 pin PIC cabrán en él) en la figura. Tiene enchufe en mi protoboard y aceptar las señales de programación de mi programador PIC (sólo tienes que ir a http://geocities.com/it2n/circuits.html y mira en él).
Para evitar luchar con conflictos de señal, los dos pines de programación no deberán llevarse a la protoboard. Para jugar con la frecuencia de reloj, el cristal se hará conectable. La maestra clara señal no se sacó.
Estas decisiones significan un tablero con dos. 1" echada de conectores, uno con 13 conexiones y el otro con cinco conexiones, uno de los pines separados del resto.
Este es un tutorial para los principiantes, y casi cada paso deberá ser ilustrado. Incluso he incluido un video del proceso de grabado.
