Paso 26: Montar el circuito integrado
Es primero colocado en la posición correcta y un perno esquina calentada con el soldador. Ya que existe una pequeña cantidad de soldadura en la placa, esta se derrite y tiene el ic en posición.
Luego se suelda el perno diagonalmente opuesto, después de hacer ajustes leves en la posición según sea necesario.
Con las dos esquinas soldadas, la ic se llevará a cabo firmemente en su lugar y así el resto de los cables se sueldan.
Esto completa el montaje de la Junta, y puede ser probado por la carga de un programa de "LED parpadear" o algo.

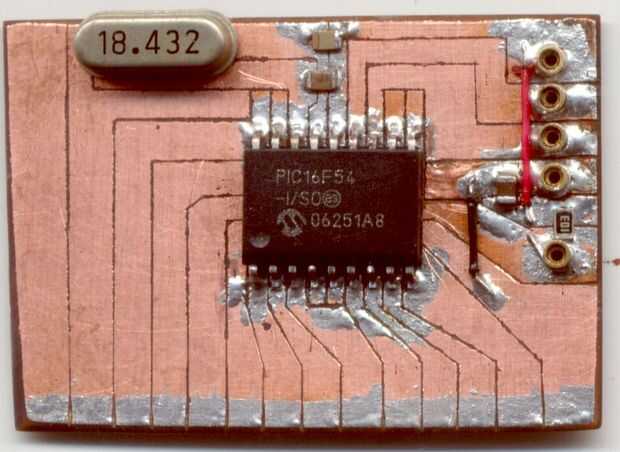

Yo he soldado un Microchip PIC16F54 en este foro, pero esta junta funcionará con cualquier pin 18 PIC así.
Algunos de los chips más avanzados permiten usando el pin MCLR como entrada por lo que esto también podría tener que ser traído hacia fuera al borde.
