Paso 27: La Junta completa

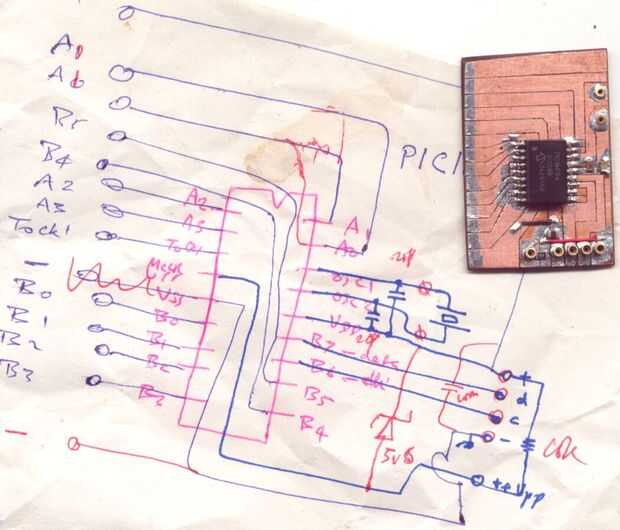

Se compara con el plan original. He hecho algunos cambios, principalmente porque es más sencillo de los rastros de la ruta de esa manera.
Es esencial registrar cambios debido a la posibilidad de confusión más adelante cuando se utiliza la Junta.
En este caso, algunos rastros pasan bajo el chip y no es fácil determinar el orden de las señales en el borde solo con mirar.
Documentación es esencial y tendrá la forma de señal nombres escrito justo encima de las líneas de señal.
Para hacer una segunda sala que tienes que hacer todo esto de nuevo - este proceso sólo se recomienda si usted está haciendo una sola pieza de un circuito, para que los métodos convencionales de prototipos son inconvenientes.
Espero que todo esto ha sido útil a alguien.
Espero a ver unos cuantos proyectos en mano tallada, sal agua placas grabadas aquí en instructables en un futuro cercano.
Divertirse
