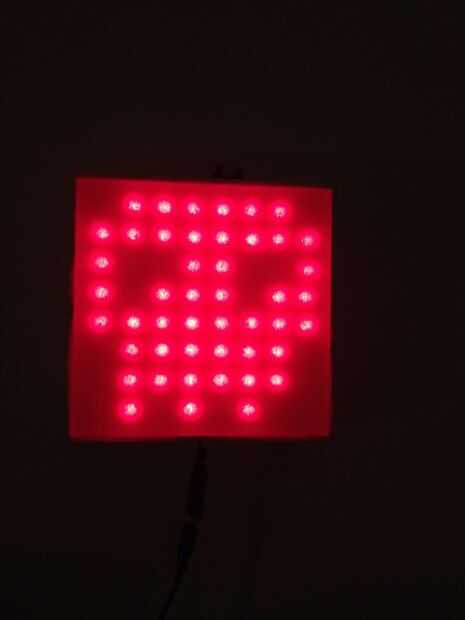

Han pasado muchos años desde mi hermano, que es un diseñador gráfico impresionante y un ventilador de pixel-art, me pidió hacer una "red LED" que tienen sus bocetos de arte de pixel colgado en la pared. El objetivo era crear algo que es fácil de usar y rápido para "dibujar" y bueno mirando lo suficiente como para colgar en la pared de grueso. al tiempo, yo tenía 16 años y no en electrónica, así que nada con este proyecto.
Hace unas semanas aproximadamente 10 años más tarde (!), tuve un tiempo libre y decidió probar a reto de mis hermanos.
Pensé que sería el diseño más simple para el control de cada LED por separado y como no quiero usar un microcontrolador y multiplexación, decidí usar un interruptor para cada LED. Pensé que una cuadrícula de 8 X 8 debe ser suficiente para una bonita caja de LED ajustable y para ello requiere 64 64 interruptores y LEDs.
Bueno, las cosas se volvió hasta no ser simple. Fui a la tienda de electrónica, sólo para descubrir que aún los más simples interruptores son bastante caros!
Así que, he decidido comprar sólo el LED y para imaginar algo en lugar de los conmutadores caros.
El indestructible que está a punto de leer utiliza la solución que se me ocurrió - no es ideal, pero si usted tiene algunos tornillos poniendo todo en su tienda, es probablemente la ruta más barata para una rejilla de LED controlable.
El concepto básico es el siguiente:
64 LED de conectado en paralelo, se unen a través de 64 resistencias a tierra y 64 tornillos que actúan como un interruptor está conectado a 5V. Cuando un tornillo se aprieta, toca un punto llevando a cabo en la placa de prototipado que cierra un circuito eléctrico con el LED y la corriente fluye a través del LED y shell exista la luz!
