Paso 3: Colocación de la electrónica y soldadura

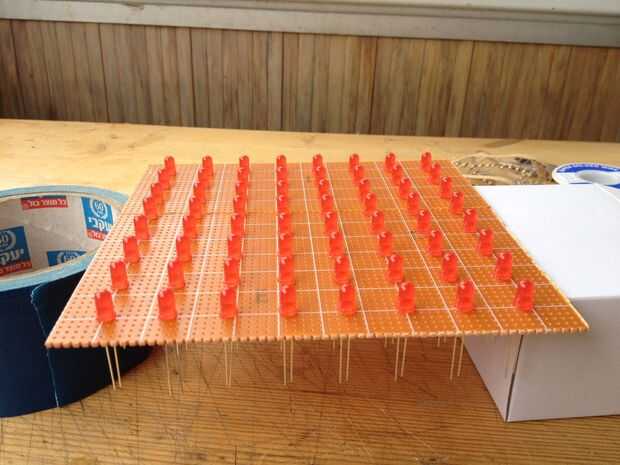

Empecé a trazar el LED.
Yo les coloca de modo que están todos uniformemente separados uno del otro asegurándose de que todos ellos tienen su pierna larga positiva (ánodo) hacia el mismo lado. Este lado fue marcado con un trozo de cinta azul pato. Cuando era feliz con el diseño y después doble comprobación de la polaridad, usé algunos cinta transparente para mantener el LED al revés él Junta de prototipos y de en lugar.

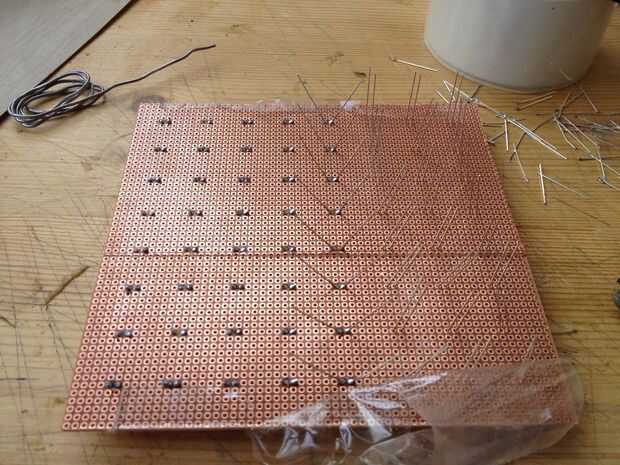

Y entonces empecé a soldar...
Después de un buen 20 minutos de soldar esto es lo que tengo.
Y luego, llegó el momento de resistencias!
Cada LED causa una caída de 1,8 tensión, por lo que suponiendo que la corriente típica de un LED señala el rojo es 10-20 miliamperios y una fuente de alimentación de 5V, resistencias de 220 ohmios en serie con el LED deben resultar en ~ 15 miliamperios de corriente a través de cada led.
Así que cada LED tenía una resistencia de 220 Ohmios conectada a su cátodo (negativo, poca pierna) en serie. Al soldar, asegúrese de que usted corte sólo una de las patas de la resistencia (uno más cercano al cátodo del LED del corte) como el otro se utilizará para crear el circuito.

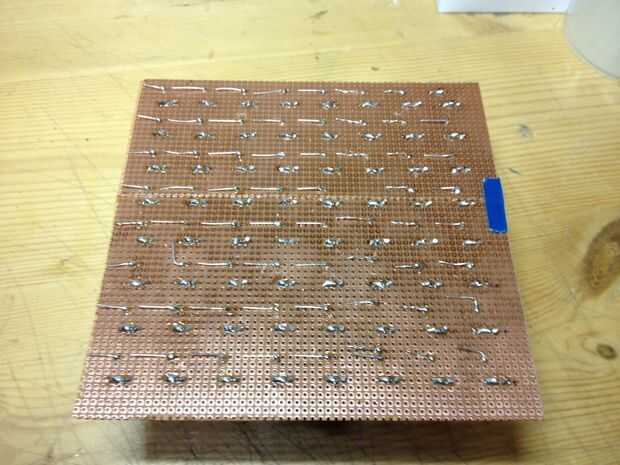

Ahora que se suelda el resistor de en su lugar, banda pierna restantes de la resistencia a 90 grados, para que llegue el siguiente resistor-de esta manera obtendremos 8 hileras de 8 par cada uno conectado en serie con un resistor y cada resistencia-LED del LED está conectada en paralelo a lo otros LED-resistor de parejas. Cuando estés contento con el resultado, soldadura para arriba.
Ahora es hora de conectar todas las 8 filas de parejas de LED-resistor paralelo a una tierra común. Para ello, utilicé un trozo de alambre, soldado perpendicular a las filas previamente soldadas.

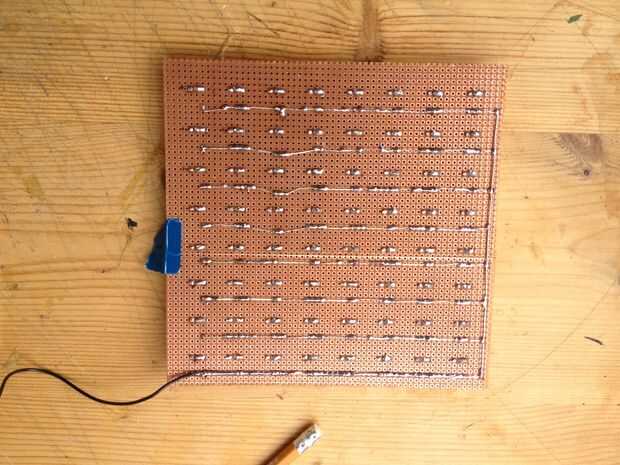

Después de todo en su lugar soldar la placa debe buscar algo como la última foto
