Paso 4: La base de corte y perforación de los orificios

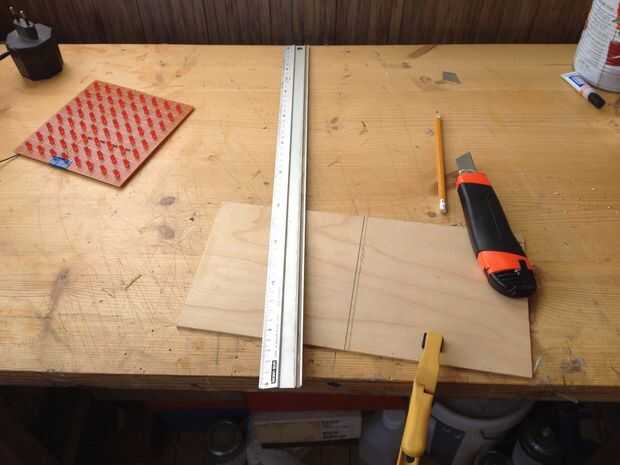

Una base cuadrada 15X15cm fue corte de 4mm de madera contrachapada de aviones usando un fuerte modelado cuchillo y una regla.
Para perforar los agujeros correctamente, una cuadrícula fue dibujada en la madera contrachapada con un lápiz y una regla. El interlineado debe ser de 1,7 cm.
Cada línea transversal indica la posición de un LED.
Tenga en cuenta que como cátodo del LED es aproximadamente 2,5 mm del centro del LED, los agujeros realmente necesitan ser cambiado de puesto 3-4 mm de la marca del lápiz.

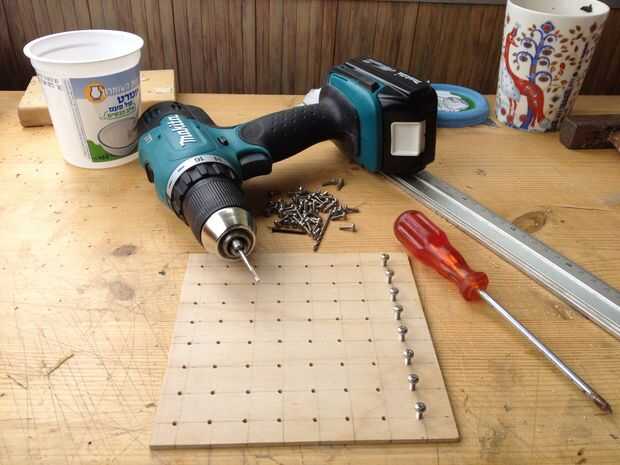

He utilizado una broca de 2.7 mm y 64 agujeros perforados, todos ellos cambiaron de puesto ~ 3 mm de la marca del lápiz.
Después de que los agujeros fueron perforados, un fino toque de M3 métrico fue utilizado para roscar los agujeros.
